Durante décadas, o projeto de macromedição dependeu de uma régua simples: cinco diâmetros de tubo reto antes do medidor, dois depois. Curvas, válvulas e reduções bagunçam o perfil de velocidades do escoamento, e essa distância era o preço para o instrumento voltar a medir com exatidão. Só que, em câmaras compactas, poços de captação e retrofits de rede já construída, esse espaço raramente existe. A resposta da engenharia mudou: em vez de exigir metros de tubulação extra, uma nova geração de medidores eletromagnéticos resolve a distorção do escoamento dentro do próprio sensor — e a regulação brasileira, com a Portaria INMETRO nº 155/2022, elevou o trecho reto de recomendação de boas práticas a condição de validade legal da medição.

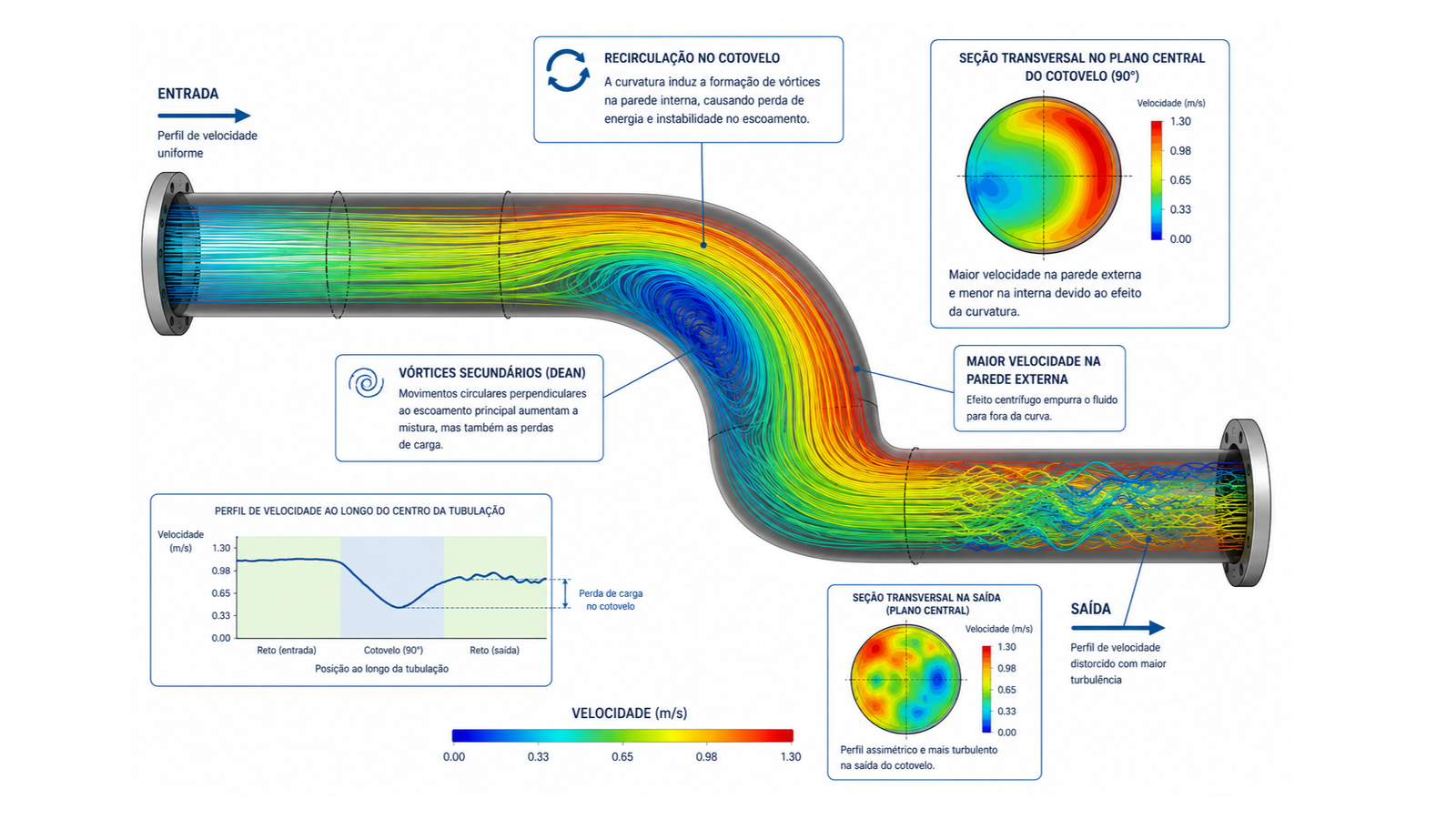

[ IMAGEM — perfil de velocidades distorcido após curva, com linhas de corrente ]

O escoamento não mente

A exigência de trecho reto não é burocracia de catálogo — é física de escoamento. Ao passar por uma curva, redução, Tê ou válvula, o fluido perde a simetria do perfil totalmente desenvolvido: fica mais rápido de um lado da seção do que do outro. Quando duas curvas estão em planos perpendiculares — configuração comum em qualquer casa de bombas —, o resultado é ainda mais severo: um escoamento helicoidal (swirl) que gira em torno do próprio eixo do tubo.

Esse efeito é persistente. Em regime turbulento, o swirl se dissipa a uma taxa da ordem de 4% por diâmetro de tubo percorrido em número de Reynolds elevado — e mais devagar ainda em Reynolds baixo, justamente a condição de vazão mínima noturna, quando a exatidão mais importa para o controle de perdas de água. Medidores que dependem desse perfil simétrico para medir — turbinas, placas de orifício, ultrassônicos de poucos caminhos — carregam a distorção direto para o resultado: o erro entra de forma silenciosa, sem alarme, sem interrupção de operação.

Uma exigência, três respostas diferentes

Pergunte a três engenheiros qual o trecho reto mínimo para um eletromagnético e é provável ouvir três números — e nenhum estará errado. A ABNT NBR ISO 6817 pede um mínimo de 10 diâmetros a montante do elemento primário, com cerca de 5 diâmetros recomendados a jusante. Já a prática histórica de mercado, consolidada para operação normal, é de 5 diâmetros a montante e 2 a jusante, contados a partir do plano dos eletrodos — subindo para 10D/5D quando o medidor é usado como padrão de referência de calibração de outros instrumentos.

A camada que muda o jogo é regulatória: a Portaria INMETRO nº 155/2022, Regulamento Técnico Metrológico consolidado para medidores de água potável, condiciona explicitamente a validade da classe de exatidão declarada — classe 1 ou classe 2 — ao respeito do trecho reto especificado pelo fabricante. A portaria chega a classificar formalmente os medidores por classe de sensibilidade a perturbações, de U0 (zero diâmetros, sem retificador) a U15. Ou seja: conformidade legal não é mais só sobre o instrumento — é sobre o instrumento instalado naquele ponto específico da rede.

A geometria que resolve o problema na origem

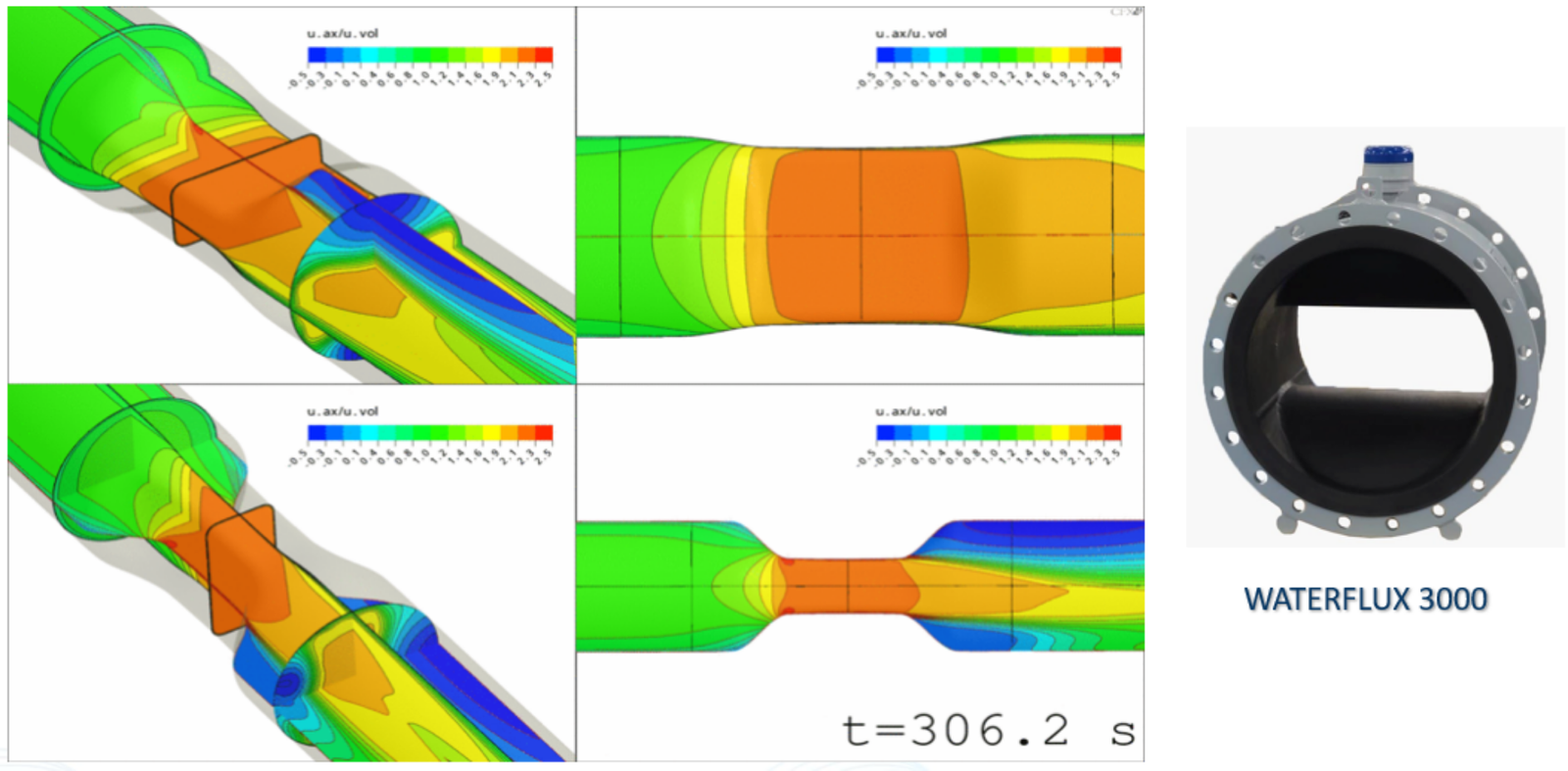

A limitação prática do trecho reto convencional cresce com o diâmetro. Um eletromagnético especificado em 5D/2D, numa linha de 600 mm, exigiria 3 metros de tubo reto antes do medidor e 1,2 metro depois — espaço que uma câmara de macromedição compacta ou um poço de captação frequentemente não tem. O WATERFLUX resolve essa limitação pela raiz, e não por compensação eletrônica: o próprio tubo de medição tem geometria de seção retangular e área reduzida, funcionando como um condicionador de escoamento integrado ao sensor.

Ao contrair a seção transversal, o tubo acelera e uniformiza o perfil de velocidades exatamente na região onde os eletrodos captam o sinal — o mesmo ponto que, num tubo circular convencional, ainda carrega a distorção herdada da última curva. A distorção não desaparece da tubulação a montante, mas deixa de comprometer a leitura, porque a própria geometria do sensor já entrega ao ponto de medição um escoamento reorganizado. É esse princípio que permite instalação declarada 0D:0D — sem trecho reto a montante nem a jusante —, mesmo logo após curvas, reduções ou válvulas parcialmente abertas, com conformidade às exigências da OIML R49 e verificação segundo o Anexo MI-001 da Diretiva MID.

[ IMAGEM — corte esquemático do tubo de medição WATERFLUX de seção retangular ]

Prova de bancada, não só de catálogo

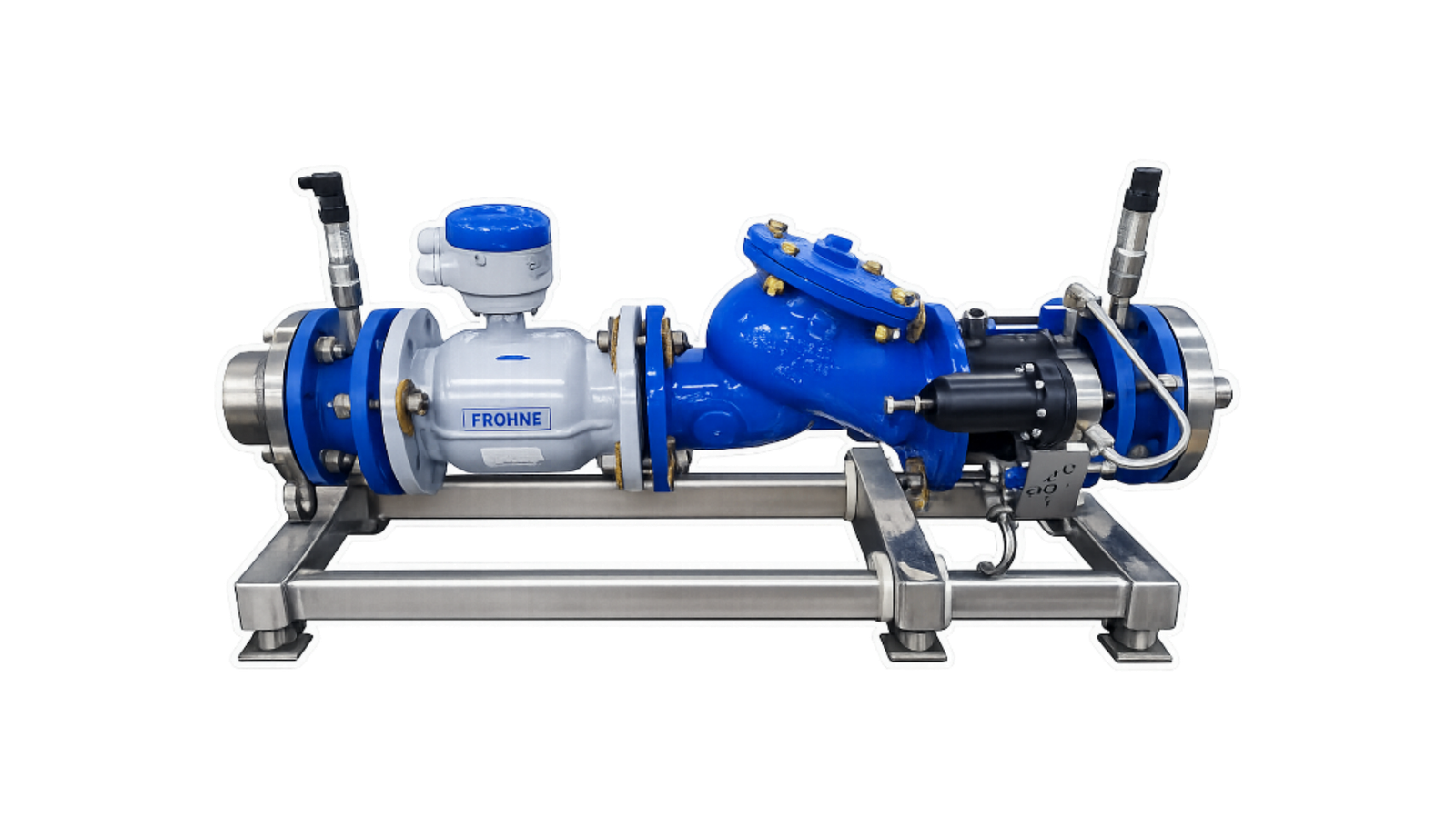

Para validar esse comportamento no cenário mais desfavorável possível, um ensaio de bancada interligou o WATERFLUX 3000 diretamente a um filtro Y e a uma válvula redutora de pressão (VRP) — sem qualquer trecho reto de tubulação a montante ou a jusante. É exatamente a condição que, em campo, mais inviabiliza a instalação de um medidor convencional: duas singularidades hidráulicas em sequência imediata, sem espaço de acomodação entre elas.

O resultado: erro consolidado de +0,3216% — inferior a 0,5% — em todas as sete faixas de vazão ensaiadas, cobrindo de 10 a 175 m³/h. O comportamento foi validado numa faixa operacional de 2 a 165 m³/h (de Qmín a Qmáx), com sinal estável tanto em alta velocidade (acima de 5 m/s) quanto em baixa velocidade (0,03 m/s), incluindo a condição de vazão zero com a VRP fechada. A repetibilidade foi confirmada em ciclos sucessivos de abertura e fechamento da válvula — reproduzindo a variação brusca de vazão típica desse tipo de operação real.

[ IMAGEM — bancada de ensaio: WATERFLUX entre filtro Y e VRP, gráfico de erro por faixa de vazão ]

Trecho reto deixou de ser limite de projeto

Escolher um medidor eletromagnético 0D:0D para um ponto de macromedição não é apenas uma decisão de compatibilidade de espaço. É reconhecer que a distorção do perfil de velocidades — um problema de física que a indústria sempre tratou com metros de tubulação — pode ser resolvido na concepção do próprio instrumento, sem depender de obra civil adicional nem de compensação eletrônica para sustentar a exatidão declarada.

A mudança normativa reforça essa direção: com a Portaria INMETRO nº 155/2022 tratando o trecho reto como condição de conformidade legal, e não apenas como boa prática de engenharia, a tecnologia que dispensa essa exigência deixa de ser conveniência de instalação e passa a ser vantagem estratégica de projeto — em custo de obra, em liberdade de posicionamento hidráulico e em conformidade regulatória sustentada por toda a vida útil do sistema de medição.
