Química e Petroquímica

Rotâmetro de área variável - Modelo 440

Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda. Precisão: ± 2% do fundo de escala; Posição de instalação: Vertical; Sentido do fluxo: Ascendente; Pressão máxima: 10kgf/cm²; Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC; Juntas em neoprene, EPDM ou viton, mediante solicitação; Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta. É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas: a) Líquidos: 0,4 - 4m³/h; b) Gases: 6,4 - 64 Nm³/h. O diâmetro das conexões é determinado em função da faixa de vazão (escala).

Acessórios:

► Transmissor 4-20mA.

► Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

► Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

Obs.: O cliente deve informar a graduação.

Listas de peças e partes

1 - Porca de União

2 - Conexão ao processo (Roscada)

3 - Junta de Vedação ("O" ring)

4 - Limitador do Flutuador

5 - Flutuador

6 - Cone de Medição (Tubo)

7 - Haste

8 - Conexão ao processo ( para Mangueira)

9 - Conexão ao processo (Flangeada)

Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

Rotâmetro de Área Variável - VA 45

Simples, princípio de medição de baixo custo, sem energia auxiliar Acessórios de aço inoxidável: outros materiais opcionais Fios, flanges ou conexão da mangueira Temperaturas de processo: -20°Ca + 100°C Para a medição de gases em baixa pressão operacional até 1 bar Limite superior de medição para gases: 1,5-75 m3/h (ar: 20°C, 1.013 bar) Precisão 2,5% do valor medido acc. VDI/VDE 3513-2 (qG = 50%) Adequado para a medição de gases, em conformidade com a ficha de processo DVGW G 260 Variantes do conector.

Tubo de vidro com escala de fácil leitura Para uso em linhas de fornecimento de gás de fornos, gás de proteção ou sistemas de aquecimento

Flange: DN15…40 / ½…1½"; também NPT, G, conexão de mangueira -20…+100°C / -4…+212°F; máx. 1 barg / 14,5 psig

Rotâmetro DK 32/DK 34

Instalação simples e de baixo custo: Capaz de medir e exibir sem fonte de alimentação auxiliar Purgemeter com 2 interruptores de limite opcionais para monitoramento de fluxo Vários materiais de sensor de aço inoxidável e liga Passivação de superfície opcional com SilcoNert® 2000 para análise de nível de traço Proteção de entrada IP65/66 Valor de escala completa para líquidos: 1,6… 150 l/h / 0,4…40 GPH Valor de escala completa para gases: 16…4.800 l/h / 0,6…170 SCFH Razão de abertura de 10: 1 Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A) Aprovado para áreas perigosas Erro máximo de medição: ±4% (de acordo com VDI/VDE 3513-2) ou ±3% da escala completa

Sensor de Nível Tipo Radar – OPTIFLEX 6200

Projetado para suportar altas cargas de tração (<3,6 t) Algoritmo específico para mídia de baixa reflexão Proteção ESD (24 kV) para maior resistência a descargas eletrostáticas Diversos conversores e versões eletrônicas para facilitar o acesso ao dispositivo: Disponível na versão compacta (C) ou com conversor remoto (F) até 100 m/328 pés Carcaça horizontal ou vertical para se adequar a cada instalação O conversor é giratório e removível sob condições de processo e compatível com todos os transmissores de nível de radar guiado (TDR) anteriores fabricados pela KROHNE Proteção contra intempéries – protege o conversor em eventos climáticos extremos Carcaça de aço inoxidável para ambientes corrosivos SIL 2/3 (em preparação) Precisão de ±2 mm /±0,08" Relógio em tempo real para registro de eventos Garantia de 3 anos Medição do nível de líquidos em tanques de processamento para vários produtos químicos; Medição do volume de líquidos e sólidos para os tanques de armazenamento.

---

---

---

---

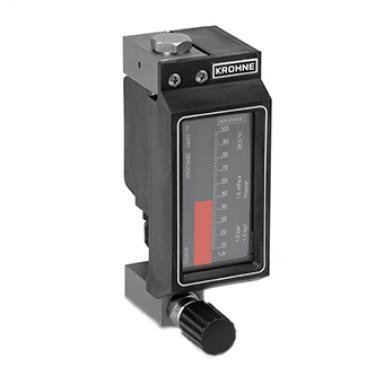

Rotâmetro de área variável - DK 37 M8

Instalação simples e de baixo custo, capaz de medir e exibir sem fonte de alimentação auxiliar Purgímetro com 2 interruptores de limite opcionais ou 4… 20mA / HART ® para monitoramento de vazão Vários materiais de sensores de liga e aço inoxidável Passivação de superfície opcional com SilcoNert ® 2000 para análise de nível de traço Invólucro PPS como padrão, invólucro de aço inoxidável como opção Proteção de entrada IP66/67 Valor de escala completa para líquidos: 1,6… 250 l/h / 0,4… 67 GPH Valor de escala completa para gases: 16… 8.000 l/h / 0,6… 300 SCFH Razão de abertura de 10:1 Precisão: ± 2,5% (de acordo com VDI / VDE 3513, sob consulta) SIL 2 em conformidade para uso em Sistemas Instrumentados de Segurança (SIS) Aprovado para áreas perigosas

Mecânico ou com indicador eletrônico (4…20 mA/HART ® )

Design de metal resistente: aço inoxidável ou liga Rosca: G¼, ¼ NPT; outros -40…+150°C / +302°F; máx. 220 barg / 3190 psig

Indicador de Nível com Transmissão Magnética (bypass)– Modelo 810

Para líquidos com densidades maiores que 0,5 g/cm³; Pressões até 130bar; Range de temperatura: -200...300°C; Conexões roscadas, flangeadas, para solda ou higiênicas; Tubo de medição, bóia, e escala em aço inox 316 (padrão); Segurança absoluta; Menor risco de vazamento do que visores de nível de vidro; Menor manutenção necessária do que visores de nível de vidro; Fácil de instalar; Medição de interface; Tubo de indicação IP68; Opção de materiais em conformidade com a NACE Opcionalmente pode ser acoplado com chaves de nível e ou transmissores de nível Opcionalmente pode ser fornecido com certificações Ex para área classificada.

Princípio de Funcionamento:

O modelo 810 foi projetado para indicação de nível e interface de líquidos. O sistema de indicação consiste em uma bóia montada dentro de um tubo anti-magnético, que transmite o nível para as palhetas ou flutuador que estão fixados externamente ao tubo.

Acessórios

• Chave de nível com certificações Ex

• Transmissores de nível 4...20, Hart, Profibus PA ou Fieldbus Foundation sem contato com o fluído.

• Transmissores de nível 4...20, Hart, Profibus PA ou Fieldbus Foundation de onda guiada (TDR) em contato com o fluído;

• Extensão anti-congelante;

• Camisa de vapor ou água quente/fria;

• Jaqueta de isolação para alta ou baixa temperatura;

Medidor de Vazão tipo Vortex – OPTISWIRL 2100

Projeto econômico do medidor de vazão Versão com flange ou sanduíche com economia de espaço (wafer) (até DN100 / 4") Tecnologia avançada para filtragem de sinal (AVFD Advanced Vortex Frequency Detection) A versão opcional F1R/F2R permite uma instalação com economia de custos sem redução dispendiosa da tubulação Disponível como versão compacta (C) ou de campo remoto (F) Construção robusta (I66/67) Visor gráfico de alta resolução giratório em etapas de 90° Operação alternativa usando ímã de barra enquanto a caixa está fechada protocolo de comunicação HART ® 7 Aprovações Ex ia, Ex d

Medidor de Vazão tipo Vortex – OPTISWIRL 5080

Filtro patenteado e adaptável e condicionamento de sinal para maior desempenho de baixo fluxo Flange ou versão sanduíche com economia de espaço Também disponível como versão dupla com dois conversores para pipelines de vários produtos e redundância de medição Aprovações Ex ia, Ex d

Sensor de Nível Tipo Radar – OPTIFLEX 7200

Ampla escolha de sondas para todas as aplicações: Sonda coaxial Ø42 mm / 1,65" fabricada em 316L ou HC22 Haste totalmente revestida com PTFE TFM-T62 Materiais especiais disponíveis mediante solicitação, por exemplo, Monel ® , tântalo, titânio, duplex Sistema de vedação de processo cerâmico para condições de processo exigentes Medição de interface invertida Compensação Dinâmica de Fase Gasosa (DGC) patenteada sem aumento da distância de bloqueio (em preparação) Diversos conversores e versões eletrônicas para facilitar o acesso ao dispositivo: Disponível na versão compacta (C) ou com conversor remoto (F) até 100 m/328 pés Extensão do sensor com versão compacta (S) até 15 m/49,2 pés Extensão dupla do sensor com versão remota (D) até 115 m/377,3 pés Carcaça horizontal ou vertical para se adequar a cada instalação O conversor é giratório e removível sob condições de processo e compatível com todos os transmissores de nível de radar guiado (TDR) anteriores fabricados pela KROHNE Carcaça de aço inoxidável para ambiente corrosivo Proteção contra intempéries - protege o conversor em condições climáticas extremas Funções de diagnóstico de acordo com NAMUR NE 107 Projeto NACE MR 0175 (ISO 15156), MR 0103 (ISO 17945) / ASME B31.3 SIL 2/3 (em preparação) Precisão de ±2 mm /±0,08" Relógio em tempo real para registro de eventos

---

---

---

---
