Medidor de Vazão Eletromagnético – OPTIFLUX 1300

Medidor de vazão eletromagnético para aplicações OEM, sistemas de dosagem e skids compactos

  • Medição de vazão econômica de líquidos (≥5 μS/cm) com conteúdo sólido (≤70%)
  • -25…+120°C / -13…+248°F
  • Design estilo wafer: DN10…150 / ⅜…6", máx. PN40 / ASME Cl 300
  • 3 x 4…20 mA, HART, Modbus, FF, Profibus-PA/DP, PROFINET

Medidor de Vazão Eletromagnético – OPTIFLUX 1300

Medidor de vazão eletromagnético para aplicações OEM, sistemas de dosagem e skids compactos

  • Medição de vazão econômica de líquidos (≥5 μS/cm) com conteúdo sólido (≤70%)
  • -25…+120°C / -13…+248°F
  • Design estilo wafer: DN10…150 / ⅜…6", máx. PN40 / ASME Cl 300
  • 3 x 4…20 mA, HART, Modbus, FF, Profibus-PA/DP, PROFINET
  • Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.

    Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.

    Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.

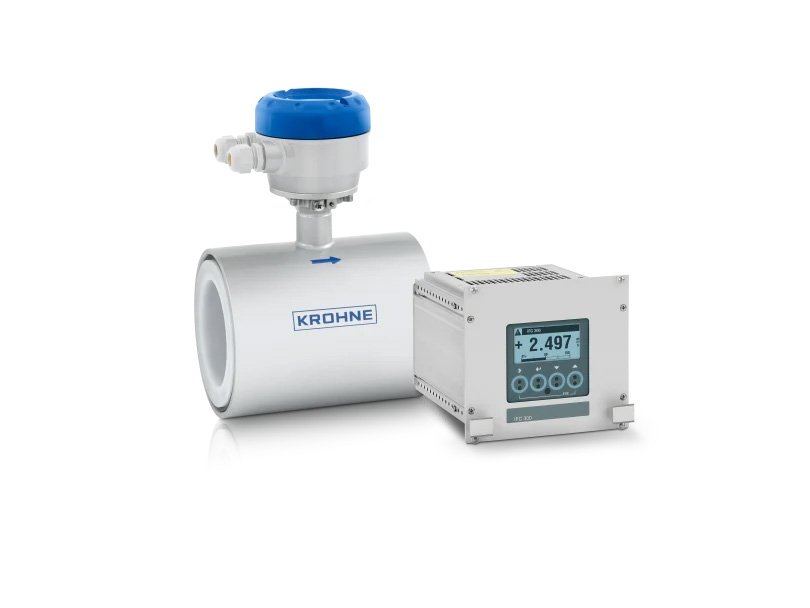

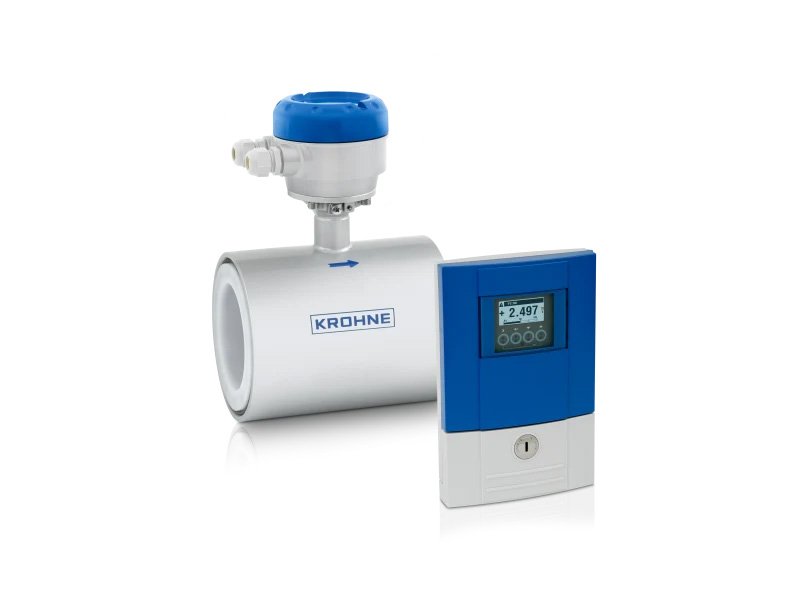

    O OPTIFLUX 1300 é um medidor de vazão eletromagnético (EMF) com design leve estilo wafer. O medidor é uma solução econômica para aplicações com líquidos condutores (≥ 5 μS/cm) e maior teor de sólidos (até 70%). Ao contrário do OPTIFLUX 1100 , o OPTIFLUX 1300 oferece uma melhor precisão. O medidor de vazão já atende às demandas de muitas aplicações em vários setores. Ele se estabeleceu como a solução preferida para aplicações de máquinas OEM, sistemas de dosagem, skids compactos, sistemas de manuseio de produtos químicos ou sistemas de bombas e combate a incêndios.

    O OPTIFLUX 1300 apresenta um revestimento de PFA reforçado e eletrodos Hastelloy que garantem excelente resistência química e uma ampla faixa de temperatura (até +120°C / +248°F). O EMF não possui partes móveis internas, não requer manutenção e é insensível a vibrações. Ele vem com várias opções de comunicação digital e é aprovado para uso em áreas perigosas.

      • Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)
      • Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço
      • Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
      • Amplo sensor e diagnóstico de processo (incl. NE 107)
      • Revestimento PFA reforçado: Superfície lisa, excelente resistência química
      • Seção transversal do tubo sem restrições para lamas com partículas sólidas não abrasivas
      • Nenhuma manutenção periódica necessária
  • Condições de funcionamento

    • Pressão do processo                                    máx 16 bar/
                                                                                 230 psig
    • Temperatura de processo                          -25...+120°C/
                                                                                -13...+248°F

    Materiais

    • Revestimento                                                  PFA

    Conexões de processo

    • Conexões de flange                                        EN (1092-1): DN10...150/
                                                                                   ASME (B 16.5): ⅜…6"
                                                                                    JIS (B 2220): 10...150A
    • Classificação de pressão (EN 1092-1)           PN40
    • Classificação de pressão (JIS B 2220)          20 mil
    • Classificação de pressão (ASME B 16.5)       Classe 300#
    • Outras conexões                                                Conexão wafer:
                                                                                     DN10...150
                                                                                      ⅜…6"
                                                                                      10...150A

    Aprovações/ Padrões

    • Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
    • Certificados / Aprovações EX                         ATEX, CSA, FM

    Comunicação

    • Saídas analógicas                                           4...20 mA
    • Saídas de Status                                              Pulso, frequência
    • Saídas digitais                                                  FOUNDATION fieldbus, HART Modbus RTU, Profibus-DP,                                                                                           Profibus-PA, PROFINET
  • download-beb4e0b6 Medidor de Vazão Eletromagnético – OPTIFLUX 1300  - Conaut

    Manual Optiflux 1000

    1.20 MB
    download-beb4e0b6 Medidor de Vazão Eletromagnético – OPTIFLUX 1300  - Conaut

    Conversor IFC 300

    2.60 MB
Descrição

Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.

Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.

Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.

O OPTIFLUX 1300 é um medidor de vazão eletromagnético (EMF) com design leve estilo wafer. O medidor é uma solução econômica para aplicações com líquidos condutores (≥ 5 μS/cm) e maior teor de sólidos (até 70%). Ao contrário do OPTIFLUX 1100 , o OPTIFLUX 1300 oferece uma melhor precisão. O medidor de vazão já atende às demandas de muitas aplicações em vários setores. Ele se estabeleceu como a solução preferida para aplicações de máquinas OEM, sistemas de dosagem, skids compactos, sistemas de manuseio de produtos químicos ou sistemas de bombas e combate a incêndios.

O OPTIFLUX 1300 apresenta um revestimento de PFA reforçado e eletrodos Hastelloy que garantem excelente resistência química e uma ampla faixa de temperatura (até +120°C / +248°F). O EMF não possui partes móveis internas, não requer manutenção e é insensível a vibrações. Ele vem com várias opções de comunicação digital e é aprovado para uso em áreas perigosas.

    • Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)
    • Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço
    • Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
    • Amplo sensor e diagnóstico de processo (incl. NE 107)
    • Revestimento PFA reforçado: Superfície lisa, excelente resistência química
    • Seção transversal do tubo sem restrições para lamas com partículas sólidas não abrasivas
    • Nenhuma manutenção periódica necessária
Especificações

Condições de funcionamento

  • Pressão do processo                                    máx 16 bar/
                                                                               230 psig
  • Temperatura de processo                          -25...+120°C/
                                                                              -13...+248°F

Materiais

  • Revestimento                                                  PFA

Conexões de processo

  • Conexões de flange                                        EN (1092-1): DN10...150/
                                                                                 ASME (B 16.5): ⅜…6"
                                                                                  JIS (B 2220): 10...150A
  • Classificação de pressão (EN 1092-1)           PN40
  • Classificação de pressão (JIS B 2220)          20 mil
  • Classificação de pressão (ASME B 16.5)       Classe 300#
  • Outras conexões                                                Conexão wafer:
                                                                                   DN10...150
                                                                                    ⅜…6"
                                                                                    10...150A

Aprovações/ Padrões

  • Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
  • Certificados / Aprovações EX                         ATEX, CSA, FM

Comunicação

  • Saídas analógicas                                           4...20 mA
  • Saídas de Status                                              Pulso, frequência
  • Saídas digitais                                                  FOUNDATION fieldbus, HART Modbus RTU, Profibus-DP,                                                                                           Profibus-PA, PROFINET
Downloads
download-beb4e0b6 Medidor de Vazão Eletromagnético – OPTIFLUX 1300  - Conaut

Manual Optiflux 1000

1.20 MB
download-beb4e0b6 Medidor de Vazão Eletromagnético – OPTIFLUX 1300  - Conaut

Conversor IFC 300

2.60 MB
