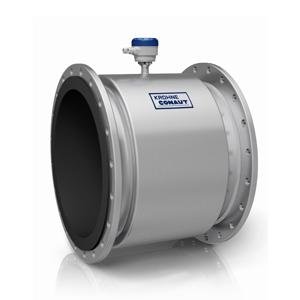

Medidor de Vazão Eletromagnético – OPTIFLUX 2050
Medidor de vazão eletromagnético para aplicações básicas de água e esgoto
- Materiais de revestimento resistentes a produtos químicos de baixa concentração
- Com isolamento extra de eletrônicos para uso em áreas de alta umidade
- Flange: DN25…1200 / 1…48", máx. PN40 / ASME Cl 300
- 4…20 mA, pulso, frequência, status, HART, Modbus
-

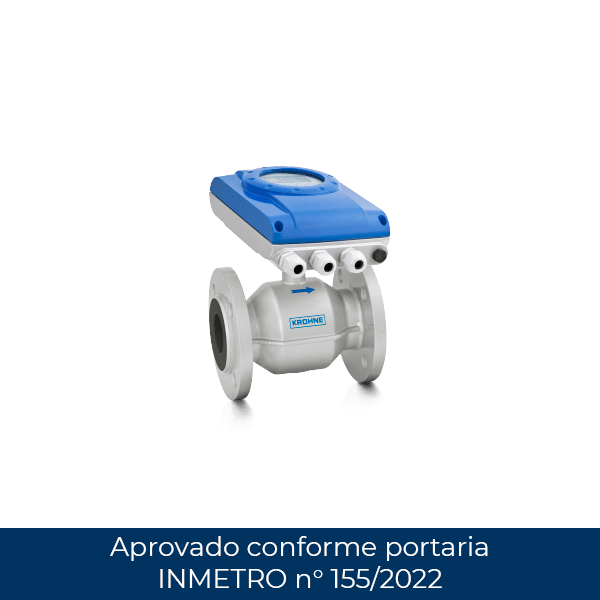

Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 2050 é um medidor de vazão eletromagnético (EMF) para aplicações básicas de água e águas residuais. É adequado para todas as medições econômicas onde precisão extremamente alta, diagnósticos extensos ou uma ampla gama de opções de comunicação não são uma prioridade. O EMF possui uma ampla faixa de diâmetros (DN25…1200 / 1…48") e todas as aprovações para água potável. O isolamento extra do dispositivo eletrônico e do invólucro torna este EMF particularmente adequado para uso em áreas com umidade extrema.
O OPTIFLUX 2050 apresenta um design de furo completo com materiais de revestimento resistentes ao desgaste. A instalação em câmaras de medição sujeitas a inundações (constantes) é possível com a versão nominal IP68 / NEMA 6P. O EMF vem com saída de corrente (incl. HART) ou pulso ativo/saída de frequência e Modbus.
-
Condições de funcionamento
Pressão do processo máx. 40 bar/
580 psigTemperatura do processo -5…+90°C/
+23…+194°F
Materiais
Forro Polipropileno (PP), Borracha dura
Conexões de processo
Conexões de flange EN (1092-1): DN25…1200
ASME (B 16.5): 1…48"
JIS (B 2220): 25…1000AClassificação de pressão (EN 1092-1) PN40 Classificação de pressão (JIS B 2220) 20 mil Classificação de pressão (ASME B 16.5) Classe 300#
Aprovações/Padrões
Certificados/Aprovações Marítimas ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS Certificados/Aprovações Água Potável DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS
Comunicação
Saídas analógicas 4…20 mA Saídas discretas Pulso, frequência, status Saídas digitais HART, Modbus RTU -
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 2050 é um medidor de vazão eletromagnético (EMF) para aplicações básicas de água e águas residuais. É adequado para todas as medições econômicas onde precisão extremamente alta, diagnósticos extensos ou uma ampla gama de opções de comunicação não são uma prioridade. O EMF possui uma ampla faixa de diâmetros (DN25…1200 / 1…48") e todas as aprovações para água potável. O isolamento extra do dispositivo eletrônico e do invólucro torna este EMF particularmente adequado para uso em áreas com umidade extrema.
O OPTIFLUX 2050 apresenta um design de furo completo com materiais de revestimento resistentes ao desgaste. A instalação em câmaras de medição sujeitas a inundações (constantes) é possível com a versão nominal IP68 / NEMA 6P. O EMF vem com saída de corrente (incl. HART) ou pulso ativo/saída de frequência e Modbus.
Condições de funcionamento
| Pressão do processo | máx. 40 bar/ 580 psig |
| Temperatura do processo | -5…+90°C/ +23…+194°F |
Materiais
| Forro | Polipropileno (PP), Borracha dura |
Conexões de processo
| Conexões de flange | EN (1092-1): DN25…1200 ASME (B 16.5): 1…48" JIS (B 2220): 25…1000A |
| Classificação de pressão (EN 1092-1) | PN40 |
| Classificação de pressão (JIS B 2220) | 20 mil |
| Classificação de pressão (ASME B 16.5) | Classe 300# |
Aprovações/Padrões
| Certificados/Aprovações Marítimas | ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS |
| Certificados/Aprovações Água Potável | DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas discretas | Pulso, frequência, status |
| Saídas digitais | HART, Modbus RTU |

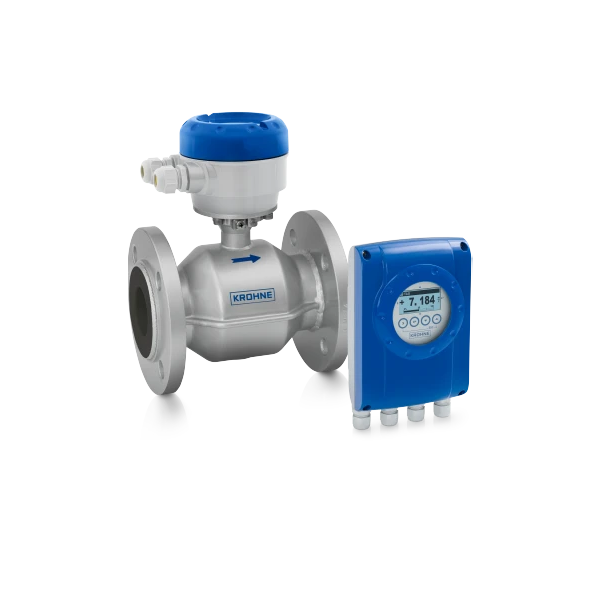

Conversor de sinais IFC 050
