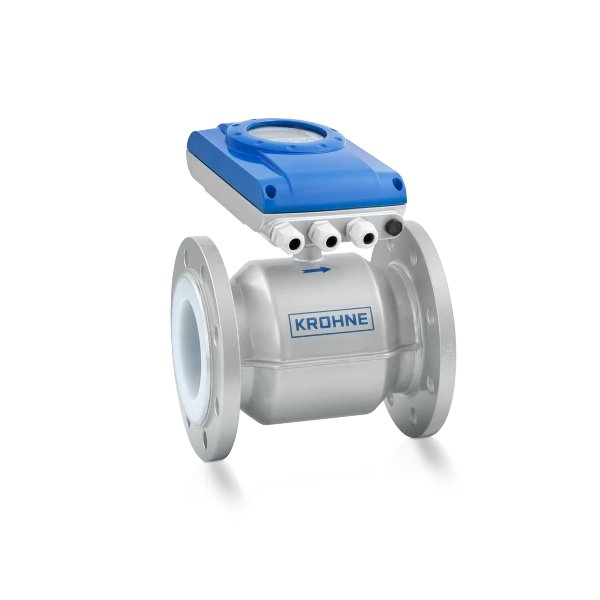

Medidor de Vazão Eletromagnético – OPTIFLUX 4050
Medidor de vazão eletromagnético para aplicações básicas com líquidos abrasivos e agressivos
- Materiais de revestimento quimicamente resistentes
- Com isolamento extra de eletrônicos para uso em áreas de alta umidade
- Flange: DN2,5…1200 / ⅒…48", máx. PN40 / ASME Cl 600
- 4…20 mA, pulso, frequência, status, HART, Modbus
-
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 4050 é um medidor de vazão eletromagnético (EMF) para aplicações químicas em áreas não perigosas. Ele fornece medições econômicas com boa precisão e diagnósticos padrão e opções de comunicação. O isolamento extra do dispositivo eletrônico e do invólucro torna este EMF particularmente adequado para uso em áreas com umidade extrema e risco de inundação.
O OPTIFLUX 4050 apresenta uma seleção de revestimentos e eletrodos quimicamente resistentes. Devido ao seu design de passagem plena sem partes móveis ou intrusivas, não há perda de pressão e nenhuma manutenção necessária. O EMF vem com saída de corrente (incl. HART) ou pulso ativo/saída de frequência e Modbus.
-
Condições de funcionamento
Pressão do processo máx. 40 bar/
580 psigTemperatura do processo -40…+180°C/
-40…+356°F
Materiais
Revestimento PFA, PTFE, PUR, Borracha, ETFE
Conexões de processo
Conexões de flange EN (1092-1): DN2.5…1200
ASME (B 16.5): ⅒…48"
JIS (B 2220): 2,5…1000AClassificação de pressão (EN 1092-1) PN40 Classificação de pressão (JIS B 2220) 20 mil Classificação de pressão (ASME B 16.5) Classe 300#, Classe 600#
Aprovações/Padrões
Certificados/Aprovações Marítimas ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS Certificados/Aprovações Higiênicas FDA
Comunicação
Saídas analógicas 4…20 mA Saídas discretas Pulso, frequência, status Saídas digitais HART, Modbus RTU -
Optiflux 4050 Inicialização rápida
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 4050 é um medidor de vazão eletromagnético (EMF) para aplicações químicas em áreas não perigosas. Ele fornece medições econômicas com boa precisão e diagnósticos padrão e opções de comunicação. O isolamento extra do dispositivo eletrônico e do invólucro torna este EMF particularmente adequado para uso em áreas com umidade extrema e risco de inundação.
O OPTIFLUX 4050 apresenta uma seleção de revestimentos e eletrodos quimicamente resistentes. Devido ao seu design de passagem plena sem partes móveis ou intrusivas, não há perda de pressão e nenhuma manutenção necessária. O EMF vem com saída de corrente (incl. HART) ou pulso ativo/saída de frequência e Modbus.
Condições de funcionamento
| Pressão do processo | máx. 40 bar/ 580 psig |
| Temperatura do processo | -40…+180°C/ -40…+356°F |
Materiais
| Revestimento | PFA, PTFE, PUR, Borracha, ETFE |
Conexões de processo
| Conexões de flange | EN (1092-1): DN2.5…1200 ASME (B 16.5): ⅒…48" JIS (B 2220): 2,5…1000A |
| Classificação de pressão (EN 1092-1) | PN40 |
| Classificação de pressão (JIS B 2220) | 20 mil |
| Classificação de pressão (ASME B 16.5) | Classe 300#, Classe 600# |
Aprovações/Padrões
| Certificados/Aprovações Marítimas | ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS |
| Certificados/Aprovações Higiênicas | FDA |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas discretas | Pulso, frequência, status |
| Saídas digitais | HART, Modbus RTU |
Conversor de sinais IFC 050
