Medidor de Vazão Eletromagnético – OPTIFLUX 4300

Medidor de vazão eletromagnético para aplicações avançadas de processo e transferência de custódia (CT)

  • Alta precisão (±0,2%), certificado para transferência de custódia
  • Para meios de baixa condutividade (>1 μS/cm) e alto teor de sólidos (≤70%)
  • Flange: DN2,5…3000 / ⅒…120", máx. PN40 / ASME Cl 600
  • 3 x 4…20 mA, HART, Modbus, FF, Profibus-PA/DP, PROFINET

Medidor de Vazão Eletromagnético – OPTIFLUX 4300

Medidor de vazão eletromagnético para aplicações avançadas de processo e transferência de custódia (CT)

  • Alta precisão (±0,2%), certificado para transferência de custódia
  • Para meios de baixa condutividade (>1 μS/cm) e alto teor de sólidos (≤70%)
  • Flange: DN2,5…3000 / ⅒…120", máx. PN40 / ASME Cl 600
  • 3 x 4…20 mA, HART, Modbus, FF, Profibus-PA/DP, PROFINET
  • Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.

    Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.

    Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.

    O OPTIFLUX 4300 é um medidor de vazão eletromagnético (EMF) para aplicações de processo avançado com líquidos agressivos ou meios abrasivos. O medidor de vazão de ponta é particularmente adequado para aplicações críticas que requerem alta precisão e muitas funções de diagnóstico. Ele permite medições confiáveis ​​mesmo sob condições de processo muito severas com temperaturas de até +180°C / +356°F, baixas condutividades (≥1 µS/cm), alto teor de sólidos (até 70%) e altas pressões (até 1500 bar / 21751 psi). Para aplicações de transferência de custódia, o OPTIFLUX 4300 possui uma ampla gama de certificações, incluindo OIML R49 e R117 ou MI-001 e MI-005. Também pode ser usado para medição de fluxo em redes de aquecimento urbano que requerem aprovação MI-004.

    O OPTIFLUX 4300 está disponível em uma ampla faixa de diâmetros até DN3000 / 120". A inundação (constante) é possível com a versão nominal IP68 / NEMA 6P. O medidor é aprovado para uso em áreas classificadas e oferece várias opções de comunicação digital.

      • Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)
      • Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento
      • Amplo medidor de vazão e diagnóstico de processo (incl. NE 107)
      • Para áreas perigosas: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO
      • Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
      • Para transferência de custódia: OIML R49, OIML R-117; MI-001, MI-004, MI-005
      • Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão
      • Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta
      • Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944)
      • Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão
  • Condições de funcionamento

    Pressão do processo máx. 40 bar/
    580 psig
    Temperatura do processo -40…+180°C/
    -40…+356°F

    Materiais

    Revestimento                                                                                                                PFA, PTFE, PUR, Borracha, ETFE

    Conexões de processo

    Conexões de flange                                                   EN (1092-1): DN2.5…3000
    ASME (B 16.5): ⅒…120"
    JIS (B 2220): 2,5…1000A
    Classificação de pressão (EN 1092-1) PN40
    Classificação de pressão (JIS B 2220) 20 mil
    Classificação de pressão (ASME B 16.5) Classe 300#, Classe 600#

    Aprovações/Padrões

    Certificados/Aprovações Marítimas                                                                                                                           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
    Certificados/Aprovações Higiênicas FDA
    Certificados/Aprovações Ex                                                                                                                           ATEX, cQPSus, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

    Comunicação

    Saídas analógicas                                                            4…20 mA
    Saídas discretas Pulso, frequência, status
    Saídas digitais Fieldbus FOUNDATION, HARTProfibus-PA, Profibus-DP, Modbus RTU, PROFINET
Descrição
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.

Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.

Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.

O OPTIFLUX 4300 é um medidor de vazão eletromagnético (EMF) para aplicações de processo avançado com líquidos agressivos ou meios abrasivos. O medidor de vazão de ponta é particularmente adequado para aplicações críticas que requerem alta precisão e muitas funções de diagnóstico. Ele permite medições confiáveis ​​mesmo sob condições de processo muito severas com temperaturas de até +180°C / +356°F, baixas condutividades (≥1 µS/cm), alto teor de sólidos (até 70%) e altas pressões (até 1500 bar / 21751 psi). Para aplicações de transferência de custódia, o OPTIFLUX 4300 possui uma ampla gama de certificações, incluindo OIML R49 e R117 ou MI-001 e MI-005. Também pode ser usado para medição de fluxo em redes de aquecimento urbano que requerem aprovação MI-004.

O OPTIFLUX 4300 está disponível em uma ampla faixa de diâmetros até DN3000 / 120". A inundação (constante) é possível com a versão nominal IP68 / NEMA 6P. O medidor é aprovado para uso em áreas classificadas e oferece várias opções de comunicação digital.

    • Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)
    • Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento
    • Amplo medidor de vazão e diagnóstico de processo (incl. NE 107)
    • Para áreas perigosas: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO
    • Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
    • Para transferência de custódia: OIML R49, OIML R-117; MI-001, MI-004, MI-005
    • Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão
    • Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta
    • Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944)
    • Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão
Especificações

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo -40…+180°C/
-40…+356°F

Materiais

Revestimento                                                                                                                PFA, PTFE, PUR, Borracha, ETFE

Conexões de processo

Conexões de flange                                                   EN (1092-1): DN2.5…3000
ASME (B 16.5): ⅒…120"
JIS (B 2220): 2,5…1000A
Classificação de pressão (EN 1092-1) PN40
Classificação de pressão (JIS B 2220) 20 mil
Classificação de pressão (ASME B 16.5) Classe 300#, Classe 600#

Aprovações/Padrões

Certificados/Aprovações Marítimas                                                                                                                           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Higiênicas FDA
Certificados/Aprovações Ex                                                                                                                           ATEX, cQPSus, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

Comunicação

Saídas analógicas                                                            4…20 mA
Saídas discretas Pulso, frequência, status
Saídas digitais Fieldbus FOUNDATION, HARTProfibus-PA, Profibus-DP, Modbus RTU, PROFINET

Produtos Relacionados

conversor-de-sinais-ifc-300-krohne-conaut-27ba8fde Medidor de Vazão Eletromagnético – OPTIFLUX 4300 - Conaut conversor-de-sinais-ifc-300-krohne-conaut-27ba8fde Medidor de Vazão Eletromagnético – OPTIFLUX 4300 - Conaut

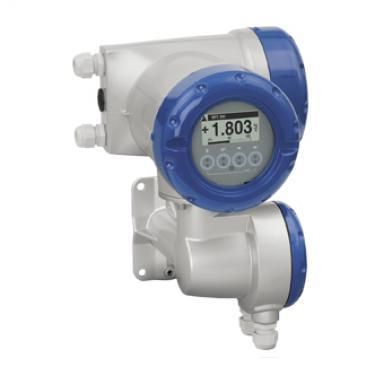

Conversor de sinais IFC 300
