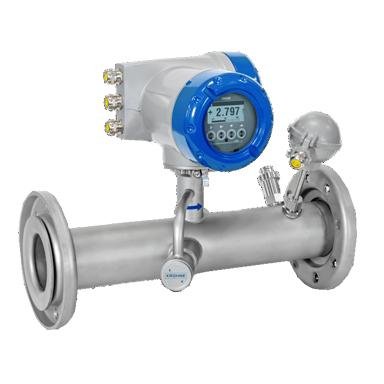

Medidor de Vazão Ultrassônico Biogás - OPTISONIC 7300

Medidor de vazão ultrassônico para aplicações de biogás, aterro e gás de esgoto

  • Medidor de 1 ou 2 canais para biogás de baixa pressão (seco ou úmido) com alto teor de CO 2
  • Correção de volume de gás integrada e medição de conteúdo de metano
  • Flange de junta sobreposta: DN50… 200/2… 8 ", máx. PN10 / ASME Cl 150
  • Grande proporção de modulação (100: 1)

Medidor de Vazão Ultrassônico Biogás - OPTISONIC 7300

Medidor de vazão ultrassônico para aplicações de biogás, aterro e gás de esgoto

  • Medidor de 1 ou 2 canais para biogás de baixa pressão (seco ou úmido) com alto teor de CO 2
  • Correção de volume de gás integrada e medição de conteúdo de metano
  • Flange de junta sobreposta: DN50… 200/2… 8 ", máx. PN10 / ASME Cl 150
  • Grande proporção de modulação (100: 1)
  • O OPTISONIC 7300 Biogas é um medidor de vazão ultrassônico para aplicações de biogás de baixa pressão, para aterros sanitários e esgoto. O medidor de vazão é ideal para medir biogás com alto teor de CO2 , bem como pequenas quantidades de outros meios como H2S, nitrogênio, hidrocarbonetos ou água de condensação. Seus transdutores de titânio resistentes à corrosão fornecem um forte sinal ultrassônico para o gás. O processamento do sinal do medidor permite uma melhor detecção de sinais acústicos pequenos e fortemente amortecidos.

    O OPTISONIC 7300 Biogas possui um sensor de temperatura integrado e um sensor de pressão opcional que permite um cálculo de volume padrão compensado por temperatura e pressão. O medidor de biogás também permite a medição on-line precisa do conteúdo de metano no biogás e gás de esgoto (apenas ± 2% de erro do valor medido). Isso economiza custos, pois não são necessários sistemas analíticos adicionais para medição de metano. O medidor de biogás oferece uma ampla faixa de medição (taxa de abertura: 100: 1). O OPTISONIC 7300 Biogas vem com aprovação ATEX (zona 1) e opções de comunicação digital.

      • Medição de fluxo bidirecional em uma ampla faixa dinâmica
      • Medição de temperatura integrada
      • Cálculo integrado de volume padrão com sensor de pressão integrado opcional
      • Insensível a componentes corrosivos no gás (por exemplo, H2S)
      • Alta precisão: ± 1% de erro do valor medido (± 2% do teor de metano)
      • Com flanges de junta sobreposta para menor peso geral
      • Ssem peças móveis, sem desgaste, sem perda de pressão
      • Sem necessidade de manutenção periódica
      • Disponível como versão remota com conversor de campo
      • Também para uso em áreas perigosas, zona 1
  • Especificações

    Dependendo da configuração do dispositivo selecionado



    Condições de funcionamento

    Pressão do processo máx. 10 barg/
    145 psig
    Temperatura do processo -40...+100°C/
    -40…+212°F

    Materiais

    Tubo de medição Aço inoxidável austenítico (1.4404/316L)

    Conexões de processo

    Conexões de flange EN (1092-1): DN50…200
    ASME (B 16.5): 2…8"
    Classificação de pressão (EN 1092-1) PN10
    Classificação de pressão (ASME B 16.5) Cl 150#

    Aprovações/Normas

    Certificados/Aprovações Ex ATEX, cQPSus

    Comunicação

    Saídas analógicas 4…20 mA
    Saídas discretas Interruptores de limite, pulso, frequência, status
    Saídas digitais FOUNDATION™ fieldbus, HART, Modbus RTU
  • download-beb4e0b6 Medidor de Vazão Ultrassônico Biogás - OPTISONIC 7300  - Conaut
    1.18 MB
    download-beb4e0b6 Medidor de Vazão Ultrassônico Biogás - OPTISONIC 7300  - Conaut
    1.17 MB
Descrição

O OPTISONIC 7300 Biogas é um medidor de vazão ultrassônico para aplicações de biogás de baixa pressão, para aterros sanitários e esgoto. O medidor de vazão é ideal para medir biogás com alto teor de CO2 , bem como pequenas quantidades de outros meios como H2S, nitrogênio, hidrocarbonetos ou água de condensação. Seus transdutores de titânio resistentes à corrosão fornecem um forte sinal ultrassônico para o gás. O processamento do sinal do medidor permite uma melhor detecção de sinais acústicos pequenos e fortemente amortecidos.

O OPTISONIC 7300 Biogas possui um sensor de temperatura integrado e um sensor de pressão opcional que permite um cálculo de volume padrão compensado por temperatura e pressão. O medidor de biogás também permite a medição on-line precisa do conteúdo de metano no biogás e gás de esgoto (apenas ± 2% de erro do valor medido). Isso economiza custos, pois não são necessários sistemas analíticos adicionais para medição de metano. O medidor de biogás oferece uma ampla faixa de medição (taxa de abertura: 100: 1). O OPTISONIC 7300 Biogas vem com aprovação ATEX (zona 1) e opções de comunicação digital.

    • Medição de fluxo bidirecional em uma ampla faixa dinâmica
    • Medição de temperatura integrada
    • Cálculo integrado de volume padrão com sensor de pressão integrado opcional
    • Insensível a componentes corrosivos no gás (por exemplo, H2S)
    • Alta precisão: ± 1% de erro do valor medido (± 2% do teor de metano)
    • Com flanges de junta sobreposta para menor peso geral
    • Ssem peças móveis, sem desgaste, sem perda de pressão
    • Sem necessidade de manutenção periódica
    • Disponível como versão remota com conversor de campo
    • Também para uso em áreas perigosas, zona 1
Especificações

Especificações

Dependendo da configuração do dispositivo selecionado



Condições de funcionamento

Pressão do processo máx. 10 barg/
145 psig
Temperatura do processo -40...+100°C/
-40…+212°F

Materiais

Tubo de medição Aço inoxidável austenítico (1.4404/316L)

Conexões de processo

Conexões de flange EN (1092-1): DN50…200
ASME (B 16.5): 2…8"
Classificação de pressão (EN 1092-1) PN10
Classificação de pressão (ASME B 16.5) Cl 150#

Aprovações/Normas

Certificados/Aprovações Ex ATEX, cQPSus

Comunicação

Saídas analógicas 4…20 mA
Saídas discretas Interruptores de limite, pulso, frequência, status
Saídas digitais FOUNDATION™ fieldbus, HART, Modbus RTU
