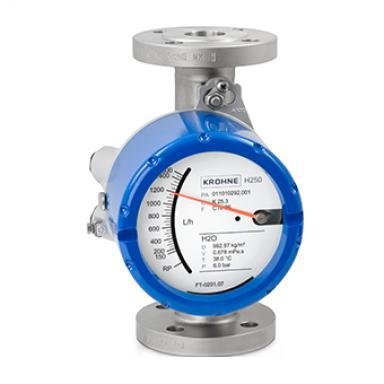

Rotâmetro de área variável - H 250 M40
Medidor de vazão de área variável para líquidos e gases
- Design modular: de indicador mecânico a 4…20 mA/HART 7, FF, Profibus-PA e totalizador
- Qualquer posição de instalação: vertical, horizontal ou em tubos de queda
- Flange: DN15…150 / ½…6"; também NPT, G, conexões higiênicas, etc.
- -196…+400°C / -320…+752°F; máx. 1000 barg / 14500 psig
Rotâmetro de área variável - H 250 M40
Medidor de vazão de área variável para líquidos e gases
- Design modular: de indicador mecânico a 4…20 mA/HART 7, FF, Profibus-PA e totalizador
- Qualquer posição de instalação: vertical, horizontal ou em tubos de queda
- Flange: DN15…150 / ½…6"; também NPT, G, conexões higiênicas, etc.
- -196…+400°C / -320…+752°F; máx. 1000 barg / 14500 psig
-
O H250 M40 é o medidor de vazão de área variável padrão (VA) para o processo e a indústria de OEM. O medidor VA combina a medição de vazão mecânica de líquidos ou gases com recursos de comunicação de ponta. O dispositivo é modularmente extensível. Módulos eletrônicos adicionais podem ser adicionados substituídos a qualquer momento sem interrupção do processo. Desta forma, sua funcionalidade se adapta a novos requisitos - da medição de vazão analógica sem alimentação auxiliar à integração digital em um sistema fielbus.
O H250 M40 está disponível em vários materiais e em várias versões diferentes. O medidor de vazão todo em metal resistente também pode ser usado em aplicações com altas pressões (até 1000 barg / 14500 psig), temperaturas (-196 ... + 400 ° C / -320 ... + 752 ° F). Permite até a instalação em tubos horizontais ou de queda até DN150 / 6 ". Uma versão especial para uso em aplicações de higiene também está disponível. O H250 M40 é intrinsecamente seguro e à prova de explosão. Certas variantes do fluxo com chave limitadora ou saída analógica são adequados para uso em Sistemas Instrumentados de Segurança (SIS).
-
-
Instalação simples e de baixo custo: capaz de medir e exibir sem fonte de alimentação auxiliar
-
Modularidade e facilidade de manutenção exclusivas: interruptores de limite, 2 fios 4…20mA, totalizador com LCD e saída de pulso, interfaces fieldbus
-
Dispositivo NE 107 e diagnóstico de aplicação com CFM (Continuous Float Monitoring), por exemplo, para detecção de bloqueio de flutuação
-
Ex-conceito universal: à prova de explosão e intrinsecamente seguro
-
Vários materiais de sensor de aço inoxidável e liga
-
Invólucro de aço inoxidável opcional para atmosferas corrosivas
-
Proteção de ingresso IP66 e IP68 / NEMA4X e NEMA6, IP69K opcional
-
Valor da escala completa para líquidos: 10…120.000 l/h / 5…32.000 GPH
-
Valor da escala completa para gases: 0,7…2800 m 3 /h / 25…100.000 SCFH
-
Taxa de abertura 10:1 (opcional 100:1)
-
Erro máximo de medição: ±1,6% (de acordo com VDI/VDE 3513-2) ou ±1,5% da escala completa
-
Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A)
-
Design higiênico opcional para uso na indústria alimentícia e farmacêutica
-
-
-
Especificações
Dependendo da configuração do dispositivo selecionado
informações gerais
Tipo de Produto Fluxômetro Nome da família do produto H250 Posicionamento de produto Para líquidos e gases Princípio de medição Flutuação de área variável mídia medida Líquidos, Gases Condições de funcionamento
Pressão do processo máx. 1000 barg/
14500 psigTemperatura do processo -196…+400°C/
-320…+752°FMateriais
Tubo de medição Aço inoxidável austenítico (1,4404/316L), aço inoxidável austenítico (1,4435/316L), liga austenítica (2,4610/liga C4), liga de níquel (2,4360/liga 400), liga de titânio (3,7035/Ti-Grau 2), aço inoxidável austenítico (1,4571/316Ti), liga de níquel-cromo-molibdênio-tungstênio (2,4819/liga C276), liga de níquel-cromo-molibdênio-nióbio (2,4856/liga 625), aço inoxidável austenítico (1,4547/6Mo) Juntas Nenhum conexão de processo Aço inoxidável austenítico (1.4404/316L), aço inoxidável austenítico (1.4571/316Ti), liga de níquel (2.4360/liga 400), liga austenítica (2.4610/liga C4), liga de níquel-cromo-molibdênio-tungstênio (2.4819/liga C276) , liga de níquel-cromo-molibdênio-nióbio (2,4856/liga 625), liga de titânio (3,7035/Ti-grau 2), aço inoxidável austenítico (1,4547/6Mo) Conexões de processo
Conexões de flange EN (1092-1): DN15…150
ASME (B 16.5): ½…6"
JIS (B 2220): 15…100AConexões de rosca Feminino:
G½, G¾, G1¼, G1, G1½, G1¾, G2
½ NPT, ¾ NPT, 1 NPT, 2 NPTconexões higiênicas Grampo (DIN 32676): DN15, DN25, DN32, DN40, DN50, DN80
Grampo (ISO 2852): 25, 40, 51, 76.1
Tri-Clamp: ½", 1", 2"; Ponteira roscada (DIN 11851): DN15, DN25, DN40, DN50, DN80
Ponteira roscada (DIN 11864-1A, série C): 1", 2"
Flange com ranhura (DIN 11864-2A): DN15, DN25, DN50, DN80
Ponteira roscada (SMS 1146): 25mm, 51mm, 76mmAprovações/Normas
Certificados/Aprovações Nucleares Qualificação nuclear a pedido (por exemplo, de acordo com ASME III, RCC-M/E, etc.) Certificados/Aprovações Ex ATEX, IECEx, NEPSI, EAC Ex, cFMus, INMETRO, KCs, PESO, UKEX Certificados/Aprovações Higiênicas FDA, EC 1935/2004, GB 4806 Certificados/Aprovações Marítimas RINA Certificados/Aprovações Outros CRN, NACE Certificados/Aprovações Segurança VONTADE 2 Comunicação
Saídas analógicas 4…20 mA Saídas discretas Interruptores de limite, pulso Saídas digitais FOUNDATION™ fieldbus, HART ® , Profibus-PA -
O H250 M40 é o medidor de vazão de área variável padrão (VA) para o processo e a indústria de OEM. O medidor VA combina a medição de vazão mecânica de líquidos ou gases com recursos de comunicação de ponta. O dispositivo é modularmente extensível. Módulos eletrônicos adicionais podem ser adicionados substituídos a qualquer momento sem interrupção do processo. Desta forma, sua funcionalidade se adapta a novos requisitos - da medição de vazão analógica sem alimentação auxiliar à integração digital em um sistema fielbus.
O H250 M40 está disponível em vários materiais e em várias versões diferentes. O medidor de vazão todo em metal resistente também pode ser usado em aplicações com altas pressões (até 1000 barg / 14500 psig), temperaturas (-196 ... + 400 ° C / -320 ... + 752 ° F). Permite até a instalação em tubos horizontais ou de queda até DN150 / 6 ". Uma versão especial para uso em aplicações de higiene também está disponível. O H250 M40 é intrinsecamente seguro e à prova de explosão. Certas variantes do fluxo com chave limitadora ou saída analógica são adequados para uso em Sistemas Instrumentados de Segurança (SIS).
-
-
Instalação simples e de baixo custo: capaz de medir e exibir sem fonte de alimentação auxiliar
-
Modularidade e facilidade de manutenção exclusivas: interruptores de limite, 2 fios 4…20mA, totalizador com LCD e saída de pulso, interfaces fieldbus
-
Dispositivo NE 107 e diagnóstico de aplicação com CFM (Continuous Float Monitoring), por exemplo, para detecção de bloqueio de flutuação
-
Ex-conceito universal: à prova de explosão e intrinsecamente seguro
-
Vários materiais de sensor de aço inoxidável e liga
-
Invólucro de aço inoxidável opcional para atmosferas corrosivas
-
Proteção de ingresso IP66 e IP68 / NEMA4X e NEMA6, IP69K opcional
-
Valor da escala completa para líquidos: 10…120.000 l/h / 5…32.000 GPH
-
Valor da escala completa para gases: 0,7…2800 m 3 /h / 25…100.000 SCFH
-
Taxa de abertura 10:1 (opcional 100:1)
-
Erro máximo de medição: ±1,6% (de acordo com VDI/VDE 3513-2) ou ±1,5% da escala completa
-
Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A)
-
Design higiênico opcional para uso na indústria alimentícia e farmacêutica
-
Especificações
Dependendo da configuração do dispositivo selecionado
informações gerais
| Tipo de Produto | Fluxômetro |
| Nome da família do produto | H250 |
| Posicionamento de produto | Para líquidos e gases |
| Princípio de medição | Flutuação de área variável |
| mídia medida | Líquidos, Gases |
Condições de funcionamento
| Pressão do processo | máx. 1000 barg/ 14500 psig |
| Temperatura do processo | -196…+400°C/ -320…+752°F |
Materiais
| Tubo de medição | Aço inoxidável austenítico (1,4404/316L), aço inoxidável austenítico (1,4435/316L), liga austenítica (2,4610/liga C4), liga de níquel (2,4360/liga 400), liga de titânio (3,7035/Ti-Grau 2), aço inoxidável austenítico (1,4571/316Ti), liga de níquel-cromo-molibdênio-tungstênio (2,4819/liga C276), liga de níquel-cromo-molibdênio-nióbio (2,4856/liga 625), aço inoxidável austenítico (1,4547/6Mo) |
| Juntas | Nenhum |
| conexão de processo | Aço inoxidável austenítico (1.4404/316L), aço inoxidável austenítico (1.4571/316Ti), liga de níquel (2.4360/liga 400), liga austenítica (2.4610/liga C4), liga de níquel-cromo-molibdênio-tungstênio (2.4819/liga C276) , liga de níquel-cromo-molibdênio-nióbio (2,4856/liga 625), liga de titânio (3,7035/Ti-grau 2), aço inoxidável austenítico (1,4547/6Mo) |
Conexões de processo
| Conexões de flange | EN (1092-1): DN15…150 ASME (B 16.5): ½…6" JIS (B 2220): 15…100A |
| Conexões de rosca | Feminino: G½, G¾, G1¼, G1, G1½, G1¾, G2 ½ NPT, ¾ NPT, 1 NPT, 2 NPT |
| conexões higiênicas | Grampo (DIN 32676): DN15, DN25, DN32, DN40, DN50, DN80 Grampo (ISO 2852): 25, 40, 51, 76.1 Tri-Clamp: ½", 1", 2"; Ponteira roscada (DIN 11851): DN15, DN25, DN40, DN50, DN80 Ponteira roscada (DIN 11864-1A, série C): 1", 2" Flange com ranhura (DIN 11864-2A): DN15, DN25, DN50, DN80 Ponteira roscada (SMS 1146): 25mm, 51mm, 76mm |
Aprovações/Normas
| Certificados/Aprovações Nucleares | Qualificação nuclear a pedido (por exemplo, de acordo com ASME III, RCC-M/E, etc.) |
| Certificados/Aprovações Ex | ATEX, IECEx, NEPSI, EAC Ex, cFMus, INMETRO, KCs, PESO, UKEX |
| Certificados/Aprovações Higiênicas | FDA, EC 1935/2004, GB 4806 |
| Certificados/Aprovações Marítimas | RINA |
| Certificados/Aprovações Outros | CRN, NACE |
| Certificados/Aprovações Segurança | VONTADE 2 |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas discretas | Interruptores de limite, pulso |
| Saídas digitais | FOUNDATION™ fieldbus, HART ® , Profibus-PA |
