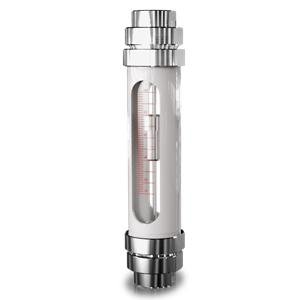

Rotâmetro de área variável - Modelo 400

Rotâmetro de área variável - Modelo 400

  • Princípio de funcionamento:

    Área variável, onde o flutuador é suspenso pelo fluido até a altura correspondente à vazão. A leitura é feita diretamente sobre a escala gravada no cone de medição em unidade de volume ou massa por tempo, e indicada pela altura do flutuador. A aresta superior do flutuador corresponde à linha de referência para a leitura.

    Execução:

    Execução standard com conexões flangeadas, conexões roscadas ou conexões para mangueira.

      • Precisão: ± 2% do fundo de escala;

      • Faixa de medição: 1:10;

      • Posição de instalação: Vertical;

      • Sentido do fluxo: Ascendente;

      • Temperatura máxima: 120°C para execução standard, juntas disponíveis em neoprene, EPDM ou em vitron, mediante a solicitação;

      • Cone de medição fabricado em vidro borosilicato;

      • OS tipos de materiais utilizados estão descritos no 3° grupo do código do modelo, vide catálogo;

      • É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas:

      • a) Líquidos: 400 - 4000 l/h.

      • b) Gases: 6,4 - 64 Nm³/h.
      • OBS: Para vazões menores, são utilizadas molas, ou limitadores com a função de reduzir o impacto do flutuador.

  • Acessórios:

    Contato Elétrico

    ►1) Contato mod. K 17 tipo Reed-Switch (bi-estável SPST até 250 Vca – 0,5 A): Pode ser utilizado a partir da escala 20 – 200 l/h (líquidos) ou 320 – 3200 Nl/h (ar).

    OBS: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixa ção em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250 Vca – 4 A; 2).

    Proteção de acrílico:Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

    Escala dupla:Utilizada quando são necessárias indicações, o cliente deve informar a graduação.

    OBS:O medidor de vazão poderá ter vários acessórios, os quais estão mencionados no 6° grupo, vide catálogo.

  • download-beb4e0b6 rotâmetro com cone de vidro - Conaut
    305.55 KB
    • Medição de gases e líquidos (translucidos);
    • Líquidos corrosivos.
Descrição

Princípio de funcionamento:

Área variável, onde o flutuador é suspenso pelo fluido até a altura correspondente à vazão. A leitura é feita diretamente sobre a escala gravada no cone de medição em unidade de volume ou massa por tempo, e indicada pela altura do flutuador. A aresta superior do flutuador corresponde à linha de referência para a leitura.

Execução:

Execução standard com conexões flangeadas, conexões roscadas ou conexões para mangueira.

    • Precisão: ± 2% do fundo de escala;

    • Faixa de medição: 1:10;

    • Posição de instalação: Vertical;

    • Sentido do fluxo: Ascendente;

    • Temperatura máxima: 120°C para execução standard, juntas disponíveis em neoprene, EPDM ou em vitron, mediante a solicitação;

    • Cone de medição fabricado em vidro borosilicato;

    • OS tipos de materiais utilizados estão descritos no 3° grupo do código do modelo, vide catálogo;

    • É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas:

    • a) Líquidos: 400 - 4000 l/h.

    • b) Gases: 6,4 - 64 Nm³/h.
    • OBS: Para vazões menores, são utilizadas molas, ou limitadores com a função de reduzir o impacto do flutuador.

Especificações

Acessórios:

Contato Elétrico

►1) Contato mod. K 17 tipo Reed-Switch (bi-estável SPST até 250 Vca – 0,5 A): Pode ser utilizado a partir da escala 20 – 200 l/h (líquidos) ou 320 – 3200 Nl/h (ar).

OBS: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixa ção em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250 Vca – 4 A; 2).

Proteção de acrílico:Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

Escala dupla:Utilizada quando são necessárias indicações, o cliente deve informar a graduação.

OBS:O medidor de vazão poderá ter vários acessórios, os quais estão mencionados no 6° grupo, vide catálogo.

Downloads
download-beb4e0b6 rotâmetro com cone de vidro - Conaut
305.55 KB
Aplicações
  • Medição de gases e líquidos (translucidos);
  • Líquidos corrosivos.
