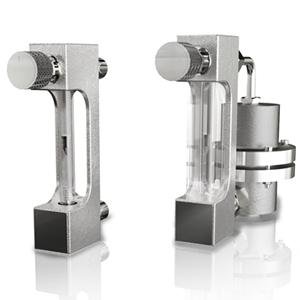

Rotâmetro de área variável - Modelo 420

Rotâmetro de área variável - Modelo 420

  • Princípio de funcionamento:

    Área variável, onde o flutuador é suspenso pelo fluido até a altura correspondente à vazão. A leitura é feita diretamente através da escala (gravada no cone de medição, em unidade de volume ou massa por tempo. A aresta superior do flutuador corresponde à linha de referência para a leitura.

    Execução:

    Standard com conexões flangeadas, roscadas ou conexões para mangueira.

    Principais Características

    Precisão ± 2% do fundo de escala;

    Faixa de medição: 1:10;

    Posição de instalação: Vertical;

    Sentido do fluxo: Ascendente;

    Pressão máxima: 15 kgf/cm² (pressão maior, sob consulta);

    Temperatura máxima: 100°C para execução standard, proteção e acrílico e/ou válvula reguladora de pressão diferencial, a temperatura máxima admissível é 80°C;

    As juntas são fornecidas em neoprene, EPDM ou em viton, mediante solicitação;

    Cone de medição fabricado em vidro borosilicato;

    Outros materiais, vide catálogo.

  • Acessórios:

    Proteção de acrílico: Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

    Válvula reguladora de pressão diferencial é utilizada para:

    a) Manter constante a vazão, mesmo com a variação da pressão de trabalho.

    b) Medição de nível pelo método de borbulhamento em tanques sem pressão (com manômetro e tubo de imersão) ou em tanques pressurizados (com manômetro de pressão diferencial).

    desenho-conexao-roscada-medidor-de-vazao-por-area-variavel-rotametro-420-conaut Rotâmetro de área variável - Modelo 420 - Conaut

  • download-beb4e0b6 Rotâmetro de área variável - Modelo 420 - Conaut
    331.49 KB
    • Medição de baixas vazões de gases e líquidos transparentes.

    • Medição de nível por borbulhamento (execução com válvula reguladora de pressão diferencial). OBS: Para Ø ¼".

    • Laboratórios / painéis devido às dimensões reduzidas do instrumento.

Descrição

Princípio de funcionamento:

Área variável, onde o flutuador é suspenso pelo fluido até a altura correspondente à vazão. A leitura é feita diretamente através da escala (gravada no cone de medição, em unidade de volume ou massa por tempo. A aresta superior do flutuador corresponde à linha de referência para a leitura.

Execução:

Standard com conexões flangeadas, roscadas ou conexões para mangueira.

Principais Características

Precisão ± 2% do fundo de escala;

Faixa de medição: 1:10;

Posição de instalação: Vertical;

Sentido do fluxo: Ascendente;

Pressão máxima: 15 kgf/cm² (pressão maior, sob consulta);

Temperatura máxima: 100°C para execução standard, proteção e acrílico e/ou válvula reguladora de pressão diferencial, a temperatura máxima admissível é 80°C;

As juntas são fornecidas em neoprene, EPDM ou em viton, mediante solicitação;

Cone de medição fabricado em vidro borosilicato;

Outros materiais, vide catálogo.

Especificações

Acessórios:

Proteção de acrílico: Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

Válvula reguladora de pressão diferencial é utilizada para:

a) Manter constante a vazão, mesmo com a variação da pressão de trabalho.

b) Medição de nível pelo método de borbulhamento em tanques sem pressão (com manômetro e tubo de imersão) ou em tanques pressurizados (com manômetro de pressão diferencial).

desenho-conexao-roscada-medidor-de-vazao-por-area-variavel-rotametro-420-conaut Rotâmetro de área variável - Modelo 420 - Conaut

Downloads
download-beb4e0b6 Rotâmetro de área variável - Modelo 420 - Conaut
331.49 KB
Aplicações
  • Medição de baixas vazões de gases e líquidos transparentes.

  • Medição de nível por borbulhamento (execução com válvula reguladora de pressão diferencial). OBS: Para Ø ¼".

  • Laboratórios / painéis devido às dimensões reduzidas do instrumento.
