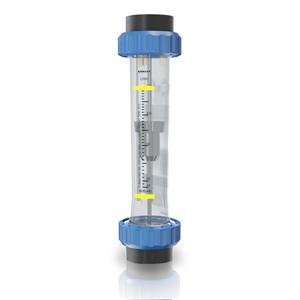

Rotâmetro de área variável - Modelo 440

Rotâmetro de área variável - Modelo 440

  • Medidor de área variável, onde o flutuador é suspenso pelo fluido até a altura correspondente à vazão. A leitura é feita diretamente através da escala gravada em baixo-relevo no cone de medição, em unidade de volume ou massa por tempo. A aresta superior do flutuador corresponde à linha de referência para a leitura.

    Execução:

    Standard com conexões flangeadas, roscadas ou conexões para mangueira.

    execucao-medidor-de-vazao-por-area-variavel-rotametro-440 Rotâmetro de Área Variável - Modelo 440 CONAUT

      • Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda.
      • Precisão: ± 2% do fundo de escala;
      • Posição de instalação: Vertical;
      • Sentido do fluxo: Ascendente;
      • Pressão máxima: 10kgf/cm²;
      • Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC;
      • Juntas em neoprene, EPDM ou viton, mediante solicitação;
      • Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta.
      • É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas:
      • a) Líquidos: 0,4 - 4m³/h;
      • b) Gases: 6,4 - 64 Nm³/h.
      • O diâmetro das conexões é determinado em função da faixa de vazão (escala).
  • Acessórios:

    ► Transmissor 4-20mA.

    Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

    Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

    Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

    Obs.: O cliente deve informar a graduação.

    Listas de peças e partes

    listas-de-pecas-medidor-de-vazao-por-area-variavel-rotametro-440-conaut Rotâmetro de Área Variável - Modelo 440 CONAUT

    1 - Porca de União

    2 - Conexão ao processo (Roscada)

    3 - Junta de Vedação ("O" ring)

    4 - Limitador do Flutuador

    5 - Flutuador

    6 - Cone de Medição (Tubo)

    7 - Haste

    8 - Conexão ao processo ( para Mangueira)

    9 - Conexão ao processo (Flangeada)

    Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

    distancia-face-a-face-medidor-de-vazao-por-area-variavel-rotametro-440-conaut Rotâmetro de Área Variável - Modelo 440 CONAUT

    modelos-medidor-de-vazao-por-area-variavel-rotametro-440-conaut Rotâmetro de Área Variável - Modelo 440 CONAUT

Descrição

Medidor de área variável, onde o flutuador é suspenso pelo fluido até a altura correspondente à vazão. A leitura é feita diretamente através da escala gravada em baixo-relevo no cone de medição, em unidade de volume ou massa por tempo. A aresta superior do flutuador corresponde à linha de referência para a leitura.

Execução:

Standard com conexões flangeadas, roscadas ou conexões para mangueira.

execucao-medidor-de-vazao-por-area-variavel-rotametro-440 Rotâmetro de Área Variável - Modelo 440 CONAUT

    • Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda.
    • Precisão: ± 2% do fundo de escala;
    • Posição de instalação: Vertical;
    • Sentido do fluxo: Ascendente;
    • Pressão máxima: 10kgf/cm²;
    • Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC;
    • Juntas em neoprene, EPDM ou viton, mediante solicitação;
    • Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta.
    • É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas:
    • a) Líquidos: 0,4 - 4m³/h;
    • b) Gases: 6,4 - 64 Nm³/h.
    • O diâmetro das conexões é determinado em função da faixa de vazão (escala).
Especificações

Acessórios:

► Transmissor 4-20mA.

Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

Obs.: O cliente deve informar a graduação.

Listas de peças e partes

listas-de-pecas-medidor-de-vazao-por-area-variavel-rotametro-440-conaut Rotâmetro de Área Variável - Modelo 440 CONAUT

1 - Porca de União

2 - Conexão ao processo (Roscada)

3 - Junta de Vedação ("O" ring)

4 - Limitador do Flutuador

5 - Flutuador

6 - Cone de Medição (Tubo)

7 - Haste

8 - Conexão ao processo ( para Mangueira)

9 - Conexão ao processo (Flangeada)

Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

distancia-face-a-face-medidor-de-vazao-por-area-variavel-rotametro-440-conaut Rotâmetro de Área Variável - Modelo 440 CONAUT

modelos-medidor-de-vazao-por-area-variavel-rotametro-440-conaut Rotâmetro de Área Variável - Modelo 440 CONAUT
