Alimentos e Bebidas

Medidor de Vazão Mássica Coriolis – OPTIMASS 1400

Design de tubo reto duplo Gerenciamento de Gás Arrastado (EGM): o medidor mantém a operação com ar ou gás incorporado no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth ® segura (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Melhor relação preço/desempenho da categoria Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Divisor de fluxo otimizado para baixa perda de pressão Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Isolamento opcional, jaqueta de aquecimento ou portas de purga Sem crosstalk: resistente à instalação e efeitos de processo

Medidor de Vazão Mássica Coriolis – OPTIMASS 6400

Design de tubo dobrado. Gerenciamento de gás preso (EGM) mantém a operação mesmo com entradas de ar ou gás no meio. O único medidor de vazão de massa coriolis no mercado que permite. acesso sem fio seguro via Bluetooth / HART. Certificação SIL 2/3 segundo para IEC 61508-2010, até DN200 / 8 ″. Processamento de sinal rápido e totalmente digital. Auto drenagem quando montado verticalmente. Drenagem facilitada quando montado na vertical Sem crosstalk: resistente aos efeitos de instalação e processo.

Outras variantes do produto:

Versão OPTIMASS 6400 - Alimentos e bebidas

Medidor de fluxo de massa Coriolis para aplicações avançadas de alimentos e bebidas

 Versão OPTIMASS 6400 - Marítima

Medidor de vazão de massa Coriolis para aplicações avançadas de combustível de navio na indústria naval

• Fluxo de massa de alta precisão, fluxo de volume e medição de densidade para monitoramento de consumo de combustível de MGO, MDO, LNG e outros líquidos.

• Adequado para temperaturas extremas de processo.

• Aprovações marítimas: DNV GL, CCS, LR, ABS, CCS, RINA, KR.

Diâmetros 8, 10, 15, 25, 50, 80 e 100 mm

Precisão para líquidos	±0.10% do valor medido
Precisão para gases	±0.35% do valor medido
Precisão na densidade	±2 kg/m³ (on-site ± 0,5 kg/m³)
Precisão na temperatura	±1ºC
Temperatura	-200...+400ºC -328...+752°F
Pressão	-1...100 bar
Densidade	400...3000 k/m³
Material do Tubo	Duplex (UNS S3 1803) Super Duplex (UNS S32750)
Montagem da Unidade Eletrônica	Integral ou Remota
Sinal de Saída - Comunicação	até 3 saídas 4...20 mA com HART®7 até saídas de Pulsos ou Frequência PROFIBUS PA® ou DP® FIELDBUS FOUNDATION® MODBUS RTU®
Versões Especiais	Área Classificada Transferência de Custódia / Medição Fiscal

Medidor de Vazão Mássica Coriolis – OPTIMASS 7400

Design de tubo reto único Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Medição de massa, densidade e fluxo de volume de alta precisão (±0,1% de MV) Maior classe de precisão OIML de 0,3 para transferência de custódia (CT) Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Disponível em quatro materiais de sensor: titânio, aço inoxidável, Hastelloy ou tântalo Com tamanho de sensor DN80 / 3" em titânio ou Hastelloy é o maior medidor de tubo reto único do mercado Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Muitas opções (traçado de calor, porta de purga, etc.) Sem crosstalk: resistente à instalação e efeitos de processo Várias aprovações e certificações (higiênicas, transferência de custódia, marítimas, áreas perigosas, etc.)

Medidor de vazão Eletromagnético - OPTIFLUX 2000

Conexões flangeadas ASME, DIN, JIS de Ø25 a Ø3000mm; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimento em Poliuretano ou borracha; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (Com IFC 300); Certificação para serviço com água potável: Portaria n°155 INMETRO, KTW, KIWA, ACS, NSF / ANSI 61, WRAS; Certificação para serviço em área explosiva (Ex); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 2000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Flangeado
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 100°C
Classe de pressão máx:	0 (abs) a 40 bar (em função da temperatura)
Diâmetro do medidor:	DN 25 - 300 mm ...1" - 120"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ABNT NBR 7675:	DN 50 - 2000mm: PN 6, 10, 16, 25, 40
BS 4504:	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ASME B16.5:	DN 1" - 24": 150#, 300#, 600#, 900#, 1500# e 2500#.
AWWA Classe B, D e E:	DN 4" - 120": 86#, 150#, 175#, 275# e 300#
JIS:	DN 10 - 200mm: 10K e 20K
Temperatura
Revestimento	Temperatura de Processo
Borracha	-25 a +100°C
Poliuretano	-25 a + 60°C
Materiais
Tubo de medição:	AISI 304 ou 316L.
Flanges:	Aço carbono, AISI 304 ou AISI 316
Revestimento:	Poliuretano ou Borracha
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável:	KTW, KIWA, ACS, NSF / ANSI 61, WRAS
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)
Certificações Ex - Remoto
Ex e ia mb IIC T6...T3 Gb	DN 2,5...20mm
Ex d e ia IIC T6...T3 Gb	DN 2,5...150mm
Ex e ia q IIC T6...T3 Gb	DN 2,5...300mm
Ex e ia IIC T6...T3 Gb	DN 200...3000mm
Certificações Ex - Compacto
Ex e [ia Ga] mb IIC T4 Gb	Com eletrônica IFC 100C
Ex e [ia Ga] mb q IIC T4 ... T3 Gb
Ex d e [ia Ga] mb IIC T4 Gb
Ex e [ia Ga] mb IIC T4 Gb
Ex d e [ia Ga] IIC T6 … T3 Gb	Com eletrônica IFC 300C
Ex d e [ia Ga] mb IIC T6 … T3 Gb
Ex d e [ia Ga] q IIC T6 … T3 Gb

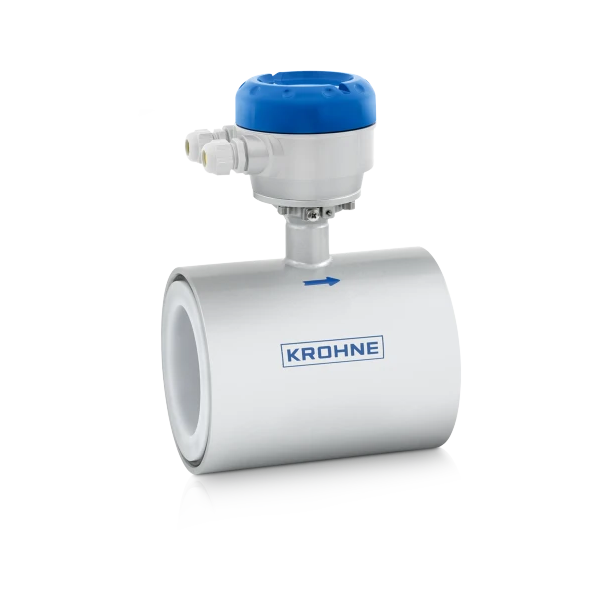

Medidor de Vazão Eletromagnético – OPTIFLUX 1000

Conexões Wafer (sanduíche) de Ø2,5 a Ø250mm; Baixo custo, com ótima relação custo/benefício; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em Rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimento em Teflon® FEP ou PFA, Poliuretano ou borracha; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,3% (Com IFC 300); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 1000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Wafer (entre flanges)
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 180°C
Classe de pressão máx:	0 mbar abs a 16 bar (em função do diâmetro)
Diâmetro do medidor:	DN 2,5 - 250 ...1/10" - 10"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 2,5 - 250mm: PN 16
ABNT NBR 7675:	DN 2,5 - 250mm: PN 16
BS 4504:	DN 2,5 - 250mm: PN 16
ASME B16.5:	1/2" - 10" 150#RF
JIS:	DN 2,5-250mm: 10K e 20K
Temperatura
Revestimento	Temperatura de Processo
Teflon® - FEP:	-25 a + 120°C
Teflon® - PFA:	-25 a + 180°C
Borracha:	-25 a + 100°C
Poliuretano	-25 a + 60°C
Materiais
Tubo de medição:	AISI 304.
Revestimento:	Teflon FEP ou PFA, Poliuretano ou Borracha.
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável: :	Portaria n° 155 INMETRO
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)

Medidor de Vazão Eletromagnético – OPTIFLUX 4000

Conexões flangeadas ASME, DIN, JIS, ABNT de Ø2,5 a Ø1000mm; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimentos em Teflon® FEP, PFA ou PTFE; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (com IFC 300); Certificação para serviço em área explosiva (Ex); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 4000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Flangeado
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 100°C
Classe de pressão máx:	0 (abs) a 40 bar (em função da temperatura)
Diâmetro do medidor:	DN 25 - 300 mm ...1" - 120"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ABNT NBR 7675:	DN 50 - 2000mm: PN 6, 10, 16, 25, 40
BS 4504:	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ASME B16.5:	DN 1" - 24": 150#, 300#, 600#, 900#, 1500# e 2500#.
AWWA Classe B, D e E:	DN 4" - 120": 86#, 150#, 175#, 275# e 300#
Temperatura
Revestimento	Temperatura de Processo
Teflon® FEP	-25 a 120°C
Teflon® PFA	-25 a 180°C
PTFE	-25 a 180°C
Materiais
Tubo de medição:	AISI 304 ou 316L.
Flanges:	Aço carbono, AISI 304 ou AISI 316, outros materiais sob consulta.
Revestimento:	Teflon® FEP, PFA ou PTFE
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável: :	KTW, KIWA, ACS, NSF / ANSI 61, WRAS
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)
Certificações Ex - Remoto
Ex e ia mb IIC T6...T3 Gb	DN 2,5...20mm
Ex d e ia IIC T6...T3 Gb	DN 2,5...150mm
Ex e ia q IIC T6...T3 Gb	DN 2,5...300mm
Ex e ia IIC T6...T3 Gb	DN 200...3000mm
Certificações Ex - Compacto
Ex e [ia Ga] mb IIC T4 Gb	Com eletrônica IFC 100C
Ex e [ia Ga] mb q IIC T4 ... T3 Gb
Ex d e [ia Ga] mb IIC T4 Gb
Ex e [ia Ga] mb IIC T4 Gb
Ex d e [ia Ga] IIC T6 … T3 Gb	Com eletrônica IFC 300C
Ex d e [ia Ga] mb IIC T6 … T3 Gb
Ex d e [ia Ga] q IIC T6 … T3 Gb

Medidor de Vazão Eletromagnético – OPTIFLUX 6000

Conexões sanitárias como Tri-clamp, SMS 1145, DIN 11850/11851 e ISO 2852; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio, Platina ou Níquel; Revestimento em Teflon® PFA; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (Com IFC 300); Certificação para transferência de custódia: MID MI-001 e MI-005; Certificação higiênica: 3A, EHEDG e FDA; Grau de proteção IP 66/67 ou IP 68 opcionalmente. Alimentos e Bebidas; Farmacêuticos; Cosméticos. Mistura, dosagem e divisão exata em lotes; Bebidas incluindo refrigerantes, cerveja, vinho e sucos de frutas; Leite e outros produtos lácteos; Bebidas contendo sólidos (iogurte com cereais, por exemplo); Drogas, soda cáustica, ácidos, proteínas e antibióticos;

Medidor de Vazão Eletromagnético – OPTIFLUX 6050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm) Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc. Versão compacta ou versão remota com caixa de montagem na parede (com ou sem display) Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil Em conformidade com os regulamentos FDA e EC1935/2004 Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

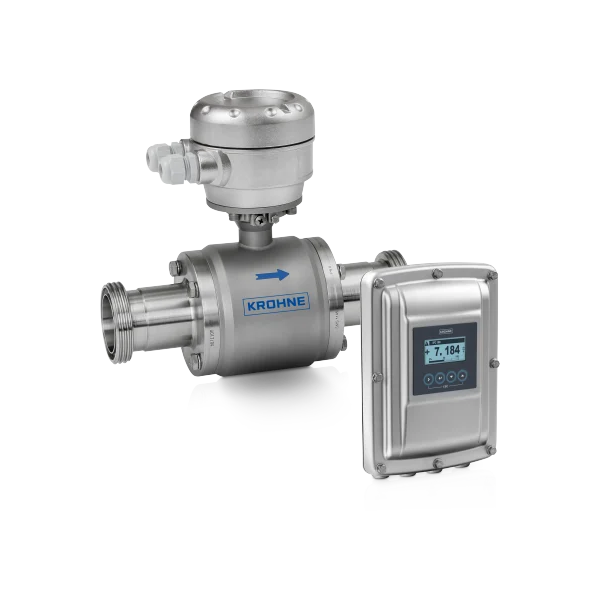

Medidor de Vazão Eletromagnético – OPTIFLUX 6100

Medição de fluxo bidirecional em uma ampla faixa dinâmica Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm) Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc. Versão compacta ou versão remota com caixa para montagem na parede e opção de aço inoxidável Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil Certificado para 3A, EHEDG; está em conformidade com os regulamentos FDA e EC1935/2004 Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Diagnóstico incluindo condutividade, erro de eletrodo, temperatura do processo, tubo vazio, etc.

---

---

---

---

Conversor de sinais IFC 050

Saídas disponíveis: Corrente (HART®), pulso ativo, status e protocolo de comunicação Modbus (opcional); Operação intuitiva; Excelente custo/benefício; Invólucro moderno e robusto; Versões com e sem display; Simples instalação e start-up; Display gráfico luminoso; Conversão de sinal extremamente rápida. Saneamento; Alimentos & Bebidas; Aquecimento, ventilação & ar condicionado (HVAC); Agricultura; Siderurgia. Tratamento de água e efluentes; Linhas de distribuição de água; Instalações de irrigação; Captação de água; Estações de limpeza CIP.

DADOS TÉCNICOS

Conversor de sinais IFC 300

Alta precisão de medição e estabilidade a longo prazo: ±0,15%. Ótima estabilidade de ponto zero independente das propriedades do produto; Confiabilidade de medição superior devido aos seus diagnósticos integrados; Saídas disponíveis: Corrente (HART®); pulso e status; Entradas disponíveis: Entrada de controle e corrente; Adequado para tubulações parcialmente ou totalmente cheias; Aprovado para transferência de custódia conforme OIML R 49 e R 117-1, MI-001 e MI-005 (opcional); Medição de condutividade e temperatura integrada; Opção de referência virtual que dispensa a necessidade de anéis ou eletrodo de aterramento;

DADOS TÉCNICOS

Medidor de Vazão Ultrassônico Biogás - OPTISONIC 7300

Medição de fluxo bidirecional em uma ampla faixa dinâmica Medição de temperatura integrada Cálculo integrado de volume padrão com sensor de pressão integrado opcional Insensível a componentes corrosivos no gás (por exemplo, H2S) Alta precisão: ± 1% de erro do valor medido (± 2% do teor de metano) Com flanges de junta sobreposta para menor peso geral Ssem peças móveis, sem desgaste, sem perda de pressão Sem necessidade de manutenção periódica Disponível como versão remota com conversor de campo Também para uso em áreas perigosas, zona 1
