Rotâmetro de área variável - H 250 M40

Instalação simples e de baixo custo: capaz de medir e exibir sem fonte de alimentação auxiliar Modularidade e facilidade de manutenção exclusivas: interruptores de limite, 2 fios 4…20mA, totalizador com LCD e saída de pulso, interfaces fieldbus Dispositivo NE 107 e diagnóstico de aplicação com CFM (Continuous Float Monitoring), por exemplo, para detecção de bloqueio de flutuação Ex-conceito universal: à prova de explosão e intrinsecamente seguro Vários materiais de sensor de aço inoxidável e liga Invólucro de aço inoxidável opcional para atmosferas corrosivas Proteção de ingresso IP66 e IP68 / NEMA4X e NEMA6, IP69K opcional Valor da escala completa para líquidos: 10…120.000 l/h / 5…32.000 GPH Valor da escala completa para gases: 0,7…2800 m 3 /h / 25…100.000 SCFH Taxa de abertura 10:1 (opcional 100:1) Erro máximo de medição: ±1,6% (de acordo com VDI/VDE 3513-2) ou ±1,5% da escala completa Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A) Design higiênico opcional para uso na indústria alimentícia e farmacêutica

Rotâmetro de área variável - Modelo 250

Acessórios:

► Contato: Tipo indutivo configuração Namur (2 fios) mod. RS3,5-N/SX (tipo de proteção ABNT/IEC:BR Ex ia IIC T6).

OBS: Quando forem utilizados contato(s) indutivo(s), é necessária a utilização de amplificado(es), opcionalmente, poderemos fornecer:

a)Amplificador Standard, montado no invólucro do medidor, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída a relê SPDT até 250 Vca - 4A, (Para área não classificada);

b)Amplificador intrinsecamente seguro, montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída a relê SPDT até 250 Vca - 4A;

Nota: A alimentação elétrica para o amplificador deverá ser informada pelo cliente.

►Transmissor de Sinal Eletrônico: Com saída intrinsecamente segura de 4 a 20 mA/HART e alimentação de 12 a 30 Vcc.

► Jaqueta de Aquecimento/Resfriamento: Utilizada quando houver a necessidade de se manter a temperatura do processo no medidor de vazão.

► Radiador (Defletor de Temperatura): Utilizado para dissipar o calor antes do invólucro do instrumento. (Acima de 125°C)

► Radiador (Defletor de Temperatura): Utilizado para dissipar o calor antes do invólucro do instrumento. (Acima de 125°C)

► Sistema de Amortecimento: Utilizado para estabilizar a indicação de vazão, quando o fluxo for instável ou pulsante, sob consulta.

Listas de peças e partes

1 - Flutuador

2 - Guia Inferior

3 - Porca

4 - Anel de Medição

5 - Conexão

6 - Corpo

7 - Invólucro

Rotâmetro de área variável - Modelo 400

Precisão: ± 2% do fundo de escala;

Faixa de medição: 1:10;

Posição de instalação: Vertical;

Sentido do fluxo: Ascendente;

Temperatura máxima: 120°C para execução standard, juntas disponíveis em neoprene, EPDM ou em vitron, mediante a solicitação;

Cone de medição fabricado em vidro borosilicato;

OS tipos de materiais utilizados estão descritos no 3° grupo do código do modelo, vide catálogo;

É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas:

a) Líquidos: 400 - 4000 l/h.

b) Gases: 6,4 - 64 Nm³/h.

OBS: Para vazões menores, são utilizadas molas, ou limitadores com a função de reduzir o impacto do flutuador.

Medição de gases e líquidos (translucidos); Líquidos corrosivos.

Acessórios:

►Contato Elétrico

►1) Contato mod. K 17 tipo Reed-Switch (bi-estável SPST até 250 Vca – 0,5 A): Pode ser utilizado a partir da escala 20 – 200 l/h (líquidos) ou 320 – 3200 Nl/h (ar).

OBS: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixa ção em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250 Vca – 4 A; 2).

► Proteção de acrílico:Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

►Escala dupla:Utilizada quando são necessárias indicações, o cliente deve informar a graduação.

►OBS:O medidor de vazão poderá ter vários acessórios, os quais estão mencionados no 6° grupo, vide catálogo.

Rotâmetro de área variável - Modelo 420

Medição de baixas vazões de gases e líquidos transparentes.

Medição de nível por borbulhamento (execução com válvula reguladora de pressão diferencial). OBS: Para Ø ¼".

Laboratórios / painéis devido às dimensões reduzidas do instrumento.

Acessórios:

► Proteção de acrílico: Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

Válvula reguladora de pressão diferencial é utilizada para:

a) Manter constante a vazão, mesmo com a variação da pressão de trabalho.

b) Medição de nível pelo método de borbulhamento em tanques sem pressão (com manômetro e tubo de imersão) ou em tanques pressurizados (com manômetro de pressão diferencial).

Rotâmetro de área variável - Modelo 440

Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda. Precisão: ± 2% do fundo de escala; Posição de instalação: Vertical; Sentido do fluxo: Ascendente; Pressão máxima: 10kgf/cm²; Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC; Juntas em neoprene, EPDM ou viton, mediante solicitação; Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta. É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas: a) Líquidos: 0,4 - 4m³/h; b) Gases: 6,4 - 64 Nm³/h. O diâmetro das conexões é determinado em função da faixa de vazão (escala).

Acessórios:

► Transmissor 4-20mA.

► Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

► Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

Obs.: O cliente deve informar a graduação.

Listas de peças e partes

1 - Porca de União

2 - Conexão ao processo (Roscada)

3 - Junta de Vedação ("O" ring)

4 - Limitador do Flutuador

5 - Flutuador

6 - Cone de Medição (Tubo)

7 - Haste

8 - Conexão ao processo ( para Mangueira)

9 - Conexão ao processo (Flangeada)

Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

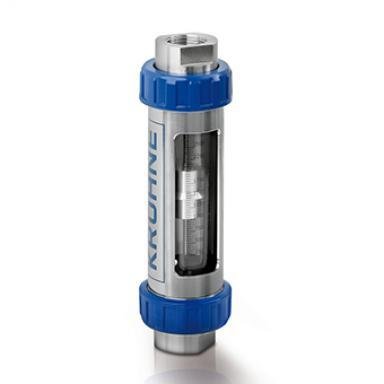

Rotâmetro de Área Variável - VA 45

Simples, princípio de medição de baixo custo, sem energia auxiliar Acessórios de aço inoxidável: outros materiais opcionais Fios, flanges ou conexão da mangueira Temperaturas de processo: -20°Ca + 100°C Para a medição de gases em baixa pressão operacional até 1 bar Limite superior de medição para gases: 1,5-75 m3/h (ar: 20°C, 1.013 bar) Precisão 2,5% do valor medido acc. VDI/VDE 3513-2 (qG = 50%) Adequado para a medição de gases, em conformidade com a ficha de processo DVGW G 260 Variantes do conector.

Tubo de vidro com escala de fácil leitura Para uso em linhas de fornecimento de gás de fornos, gás de proteção ou sistemas de aquecimento

Flange: DN15…40 / ½…1½"; também NPT, G, conexão de mangueira -20…+100°C / -4…+212°F; máx. 1 barg / 14,5 psig

Rotâmetro DK 32/DK 34

Instalação simples e de baixo custo: Capaz de medir e exibir sem fonte de alimentação auxiliar Purgemeter com 2 interruptores de limite opcionais para monitoramento de fluxo Vários materiais de sensor de aço inoxidável e liga Passivação de superfície opcional com SilcoNert® 2000 para análise de nível de traço Proteção de entrada IP65/66 Valor de escala completa para líquidos: 1,6… 150 l/h / 0,4…40 GPH Valor de escala completa para gases: 16…4.800 l/h / 0,6…170 SCFH Razão de abertura de 10: 1 Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A) Aprovado para áreas perigosas Erro máximo de medição: ±4% (de acordo com VDI/VDE 3513-2) ou ±3% da escala completa

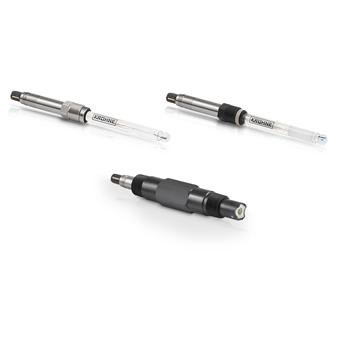

Linha de eletrodos - SMARTPAT pH

Princípio de medição: Potenciométrico Range de medição: 0...14pH Sensor de temperatura incorporado PT 1000 Limites de temperatura: Range de temperatura pode variar de: -5 a +70°C e 0…+140°C (aplicações em CIP) Material do sensor: Vidro Diafragma: aberto ou cerâmica ou teflon (depende da aplicação) Sinal de saída: 4-20mA + HART® Opcional: Versão para área potencialmente explosiva Saneamento Alimentos e Bebidas Farmacêutica Química, petroquímica Papel e Celulose Mineração Controle de águas residuais da biologia Todos os tipos de neutralização em processos químicos Osmose Inversa Produção de fertilizantes Neutralização em águas residuais industriais

Calibração Off Line

Os sensores SMARTPAT são os únicos que podem ser conectados diretamente a um computador via OPTIBRIDGE (cabo de interface USB) para calibração offline e configuração com PACTware ™ FDT / DTM. Durante a calibração offline, os sensores podem ser limpos e regenerados ao mesmo tempo. Dependendo da finalidade da aplicação e do local, sua vida útil é até quatro vezes mais longa nestas circunstâncias.

Economia de tempo, dinheiro e esforço

Esta tecnologia reduz consideravelmente o preço do equipamento e os custos de manutenção do ponto de medição em comparação com qualquer outro sistema de medição concorrente. Além disso, a calibração offline reduz o tempo e o esforço de forma significativa. Ao mesmo tempo, aumenta a produtividade e a eficiência do ponto de medição.

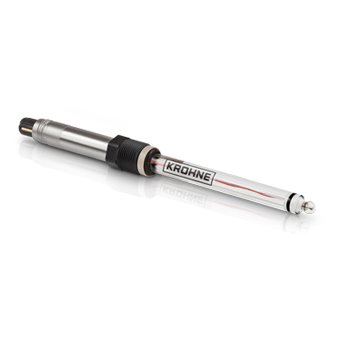

SMARTPAT ORP 8150

Certificação Ex Diafragmas abertos - sem contaminação ou bloqueio do eletrodo de referência Longa durabilidade e medição estável - Eletrólito duralídeo com alta proporção de KCl Baixa manutenção - alto potencial de economia de custos com calibração off-line sob condições controladas Com o conector integrado Pt1000 e VP2 padrão Medição de acordo com ISO 7027 / US EPA 180 Calibração simples com padrões de calibração de líquidos reutilizáveis Manutenção mínima devido ao sistema automático de limpeza ultra-sônica Sensor alimentado com loop de 2 fios com tecnologia de transmissor integrada Função de calibração off-line Eletrodo de platina puro e diafragma aberto para um serviço longo e medição de ORP confiável Água residual industrial Água residual municipal Química, petroquímica Todos os tipos de neutralização em processos químicos e proteção de osmose reversa Controle de biologia em águas residuais

OPTISWITCH 6700 - Sensor de nível por capacitância

Controle de nível em reservatórios de água e esgoto Proteção contra funcionamento a seco em bombas de recalque Monitoramento de separação de líquidos em processos de tratamento Detecção de entupimentos em tubulações Determinação de umidade em lodo e sólidos sedimentáveis
