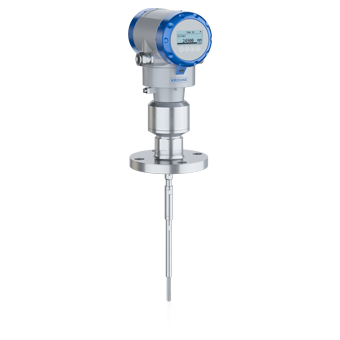

Sensor de Nível Tipo Radar – OPTIFLEX 6200
Transmissor de nível por radar guiado (TDR) para sólidos, desde granulados até pós
- Medição contínua de nível em silos tampão, contêineres de armazenamento a granel ou tremonhas
- Insensível à atmosfera empoeirada e depósitos na sonda
- Faixa de medição: 0,6 a 40 m / 2 a 131 pés
- -50…+200°C / -58…+392°F; -1…40 barg / -14,5…580 psig
-
O OPTIFLEX 6200 é um transmissor de nível por radar guiado por 2 fios baseado na tecnologia de reflectometria no domínio do tempo (TDR). Ele foi projetado para medição de nível de sólidos em armazenamento a granel e outros silos até uma altura de 40 m/131,2 pés. As sondas de haste única ou de cabo único suportam altas cargas de tração, tornando o transmissor de nível adequado para uso em uma ampla gama de aplicações com sólidos de diferentes tamanhos de grãos – desde cinzas volantes e cimento até gesso e granulados plásticos até tabaco e amido. Este radar guiado é igualmente adequado para aplicações que envolvam leite, açúcar, chocolate ou café em pó.
O OPTIFLEX 6200 é insensível a atmosferas empoeiradas ou depósitos na sonda. Para aplicações de difícil acesso, uma versão de transmissor com conversor remoto pode ser instalada a 100 m/328 pés de distância da sonda. O conversor vem com caixa de alumínio ou aço inoxidável e é compatível com as gerações anteriores.
-
Condições de funcionamento
Pressão do processo -1...40 barg/
-14,5...580 psigTemperatura do processo -50…200°C/
-58…392°F
Materiais
Juntas EPDM, FKM/FPM, Kalrez 6375, PEEK, PTFE, Cerâmica Partes úmidas Aço inoxidável austenítico (1.4404/316L), PTFE
Conexões de processo
Conexões de flange EN (1092-1): DN40…150
ASME (B 16.5): 1 1 ⁄ 2 …8"
JIS (B 2220): 40…200A50…100AConexões de rosca Macho:
G1½
1½ NPT
Aprovações/Padrões
Proteção de entrada IP66/68, NEMA4X/6P Certificados/Aprovações Ex ATEX, cQPSus, IECEx, NEPSI, INMETRO
Conformidade com NAMUR NE 107, NE 21, NE 43, NE 53 Certificados/Aprovações Segurança SIL 2 Certificados/Aprovações Outros NACE
Comunicação
Saídas analógicas 4…20 mA Saídas digitais HART Precisão
Sólidos ±2 mm /
±0,08" -
-
-
O OPTIFLEX 6200 é um transmissor de nível por radar guiado por 2 fios baseado na tecnologia de reflectometria no domínio do tempo (TDR). Ele foi projetado para medição de nível de sólidos em armazenamento a granel e outros silos até uma altura de 40 m/131,2 pés. As sondas de haste única ou de cabo único suportam altas cargas de tração, tornando o transmissor de nível adequado para uso em uma ampla gama de aplicações com sólidos de diferentes tamanhos de grãos – desde cinzas volantes e cimento até gesso e granulados plásticos até tabaco e amido. Este radar guiado é igualmente adequado para aplicações que envolvam leite, açúcar, chocolate ou café em pó.
O OPTIFLEX 6200 é insensível a atmosferas empoeiradas ou depósitos na sonda. Para aplicações de difícil acesso, uma versão de transmissor com conversor remoto pode ser instalada a 100 m/328 pés de distância da sonda. O conversor vem com caixa de alumínio ou aço inoxidável e é compatível com as gerações anteriores.
Condições de funcionamento
| Pressão do processo | -1...40 barg/ -14,5...580 psig |
| Temperatura do processo | -50…200°C/ -58…392°F |
Materiais
| Juntas | EPDM, FKM/FPM, Kalrez 6375, PEEK, PTFE, Cerâmica |
| Partes úmidas | Aço inoxidável austenítico (1.4404/316L), PTFE |
Conexões de processo
| Conexões de flange | EN (1092-1): DN40…150 ASME (B 16.5): 1 1 ⁄ 2 …8" JIS (B 2220): 40…200A50…100A |
| Conexões de rosca | Macho: G1½ 1½ NPT |
Aprovações/Padrões
| Proteção de entrada | IP66/68, NEMA4X/6P |
| Certificados/Aprovações Ex |
ATEX, cQPSus, IECEx, NEPSI, INMETRO |
| Conformidade com NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Certificados/Aprovações Segurança | SIL 2 |
| Certificados/Aprovações Outros | NACE |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas digitais | HART |
Precisão
| Sólidos | ±2 mm / ±0,08" |
