Área de Negócios



medidor-de-vazao-eletromagnetico-optiflux-2050-remoto-02_fda2face7ab6aa7cda0bc9bb64fcc404 Áreas de Negócios - Conaut

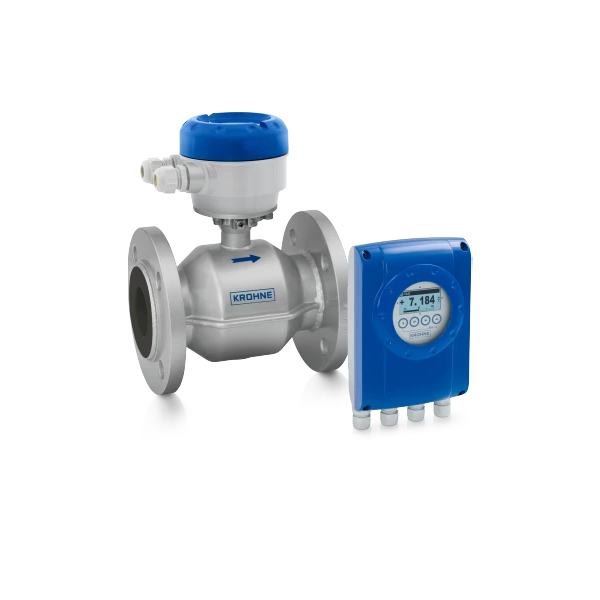

Medidor de Vazão Eletromagnético – OPTIFLUX 2050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Eletrônica tropicalizada para uso em áreas com umidade extrema e chances de alagamento Revestimento em PP ou borracha dura: excelente resistência química Calibração úmida padrão Também disponível em construções específicas do cliente Conversor de sinal com display ou como versão cega Inviolável Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc.

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo -5…+90°C/
+23…+194°F

Materiais

Forro                                                                                                                Polipropileno (PP), Borracha dura

Conexões de processo

Conexões de flange                                                   EN (1092-1): DN25…1200
ASME (B 16.5): 1…48"
JIS (B 2220): 25…1000A
Classificação de pressão (EN 1092-1) PN40
Classificação de pressão (JIS B 2220) 20 mil
Classificação de pressão (ASME B 16.5) Classe 300#

Aprovações/Padrões

Certificados/Aprovações Marítimas                                                                                                                           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Água Potável DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Comunicação

Saídas analógicas                                                            4…20 mA
Saídas discretas Pulso, frequência, status
Saídas digitais HARTModbus RTU
medidor-de-vazao-eletromagnetico-optiflux-1050-remoto-02_67d110cfc28b2b619ec93669d4a7c135 Áreas de Negócios - Conaut

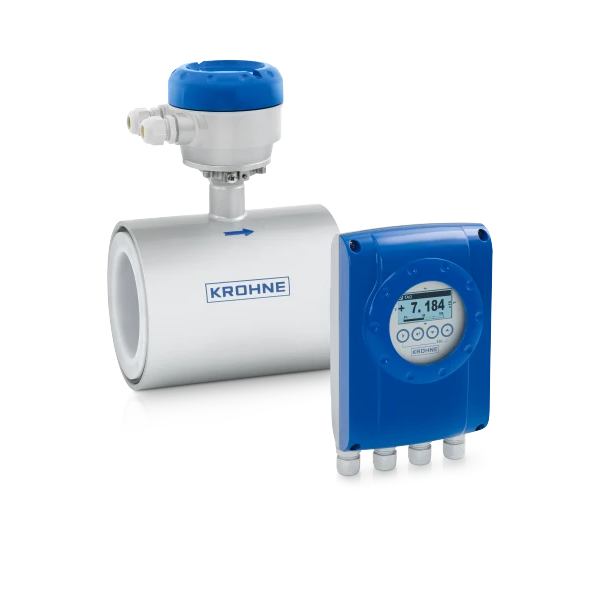

Medidor de Vazão Eletromagnético – OPTIFLUX 1050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Revestimento PFA reforçado: Superfície lisa, excelente resistência química Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Precisão de medição padrão: ±0,5% ou ±1 mm/s do valor medido (MV) Nenhuma manutenção necessária

Condições de funcionamento

  • Pressão do processo                                    máx 16 bar/
                                                                               230 psig
  • Temperatura de processo                          -25...+120°C/
                                                                              -13...+248°F

Materiais

  • Revestimento                                                  PFA

Conexões de processo

  • Conexões de flange                                        EN (1092-1): DN10...150/
                                                                                 ASME (B 16.5): ⅜…6"
                                                                                  JIS (B 2220): 10...150A
  • Classificação de pressão (EN 1092-1)           PN40
  • Classificação de pressão (JIS B 2220)          20 mil
  • Classificação de pressão (ASME B 16.5)       Classe 300#
  • Outras conexões                                                Conexão wafer:
                                                                                   DN10...150
                                                                                    ⅜…6"
                                                                                    10...150A

Aprovações/ Padrões

  • Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS

Comunicação

  • Saídas analógicas                                           4...20 mA
  • Saídas                                                                Pulso, frequência, status
  • Saídas digitais                                                  20 mil
medidor-de-vazao-eletromagnetico-waterflux-3050-remoto-02_3486742a4125c8e49b3a5d722dfe7918 Áreas de Negócios - Conaut

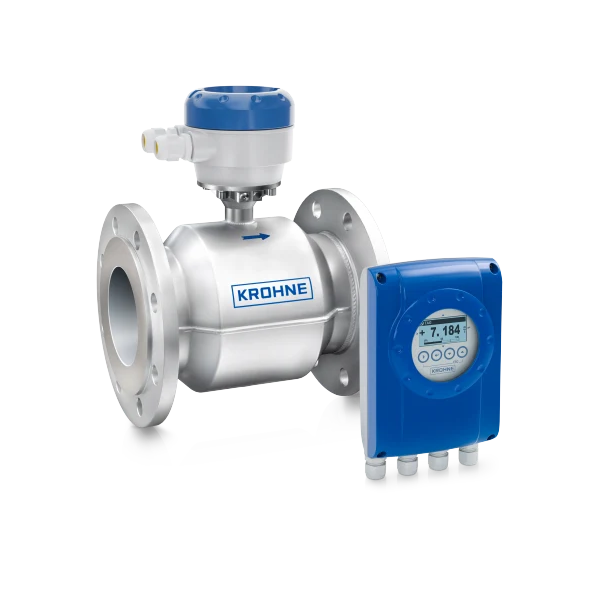

Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3050

Montagem sem necessidade de trechos retos à montante e à jusante (0D:0D) em qualquer situação; Precisão ±0,2% do VM; Medição bidirecional (-12 a +12 m/s); Rangeabilidade 400:1 (0,03 ~ 12 m/s); Revestimento Rilsan ou Borracha; Diâmetro nominal 25 a 600 mm; Classe de proteção IP68; Disponível versão para transferência de custódia com certificação OIML R49 e MID-001; Livre de manutenção, sem partes móveis e sem obstrução da tubulação; Fácil integração com telemetria (saídas pulsadas ou MODBUS RTU).

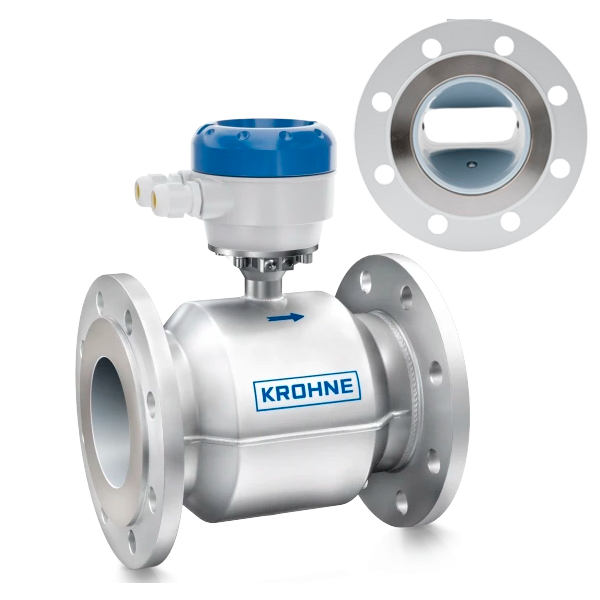

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

perda-de-carga-medidor-de-vazao-eletromagnetico-waterflux-krohne-conaut Áreas de Negócios - Conaut

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Condições de funcionamento

Pressão do processo máx. 16 bar/
230 psig
Temperatura do processo -5…+70°C/
+23…+158°



Materiais

Revestimento Polímero de poliamida 11 (Rilsan)

Conexões de processo

Conexões de flange EN (1092-1): DN25…600
ASME (B 16.5): 1…24"
JIS (B 2220): 25…600A
Classificação de pressão (EN 1092-1) PN16
Classificação de pressão (JIS B 2220) 10k
Classificação de pressão (ASME B 16.5) Cl 150#
Conexões de rosca Macho:
G1, G1½, G2

Aprovações/Padrões

Certificados/Aprovações Marítimas ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Água Potável

DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Comunicação

Saídas analógicas 4…20 mA
Saídas discretas Pulso, frequência, status
Saídas digitais HART, Modbus RTU
medidor-de-vazao-eletromagnetico-optiflux-1300-remoto-02_0068bc4d72e780d224e06e3516e977cb Áreas de Negócios - Conaut

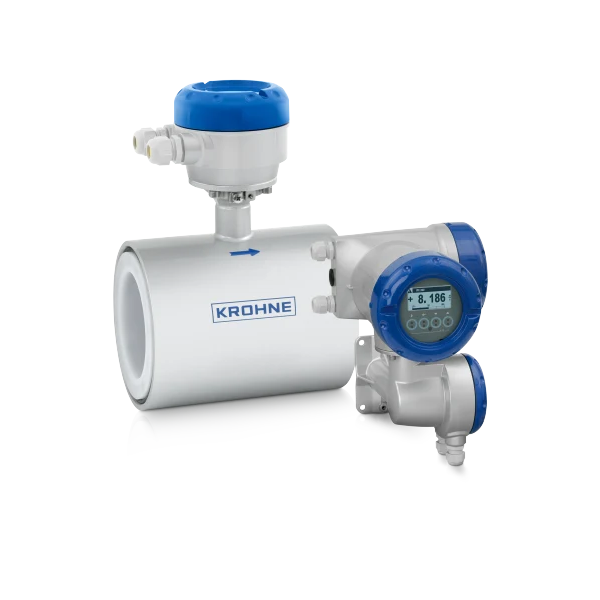

Medidor de Vazão Eletromagnético – OPTIFLUX 1300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Revestimento PFA reforçado: Superfície lisa, excelente resistência química Seção transversal do tubo sem restrições para lamas com partículas sólidas não abrasivas Nenhuma manutenção periódica necessária

Condições de funcionamento

  • Pressão do processo                                    máx 16 bar/
                                                                               230 psig
  • Temperatura de processo                          -25...+120°C/
                                                                              -13...+248°F

Materiais

  • Revestimento                                                  PFA

Conexões de processo

  • Conexões de flange                                        EN (1092-1): DN10...150/
                                                                                 ASME (B 16.5): ⅜…6"
                                                                                  JIS (B 2220): 10...150A
  • Classificação de pressão (EN 1092-1)           PN40
  • Classificação de pressão (JIS B 2220)          20 mil
  • Classificação de pressão (ASME B 16.5)       Classe 300#
  • Outras conexões                                                Conexão wafer:
                                                                                   DN10...150
                                                                                    ⅜…6"
                                                                                    10...150A

Aprovações/ Padrões

  • Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
  • Certificados / Aprovações EX                         ATEX, CSA, FM

Comunicação

  • Saídas analógicas                                           4...20 mA
  • Saídas de Status                                              Pulso, frequência
  • Saídas digitais                                                  FOUNDATION fieldbus, HART Modbus RTU, Profibus-DP,                                                                                           Profibus-PA, PROFINET
medidor-de-vazao-eletromagnetico-waterflux-3070-02_2f6db0015cd5acbed2c8fb7772f70be3 Áreas de Negócios - Conaut

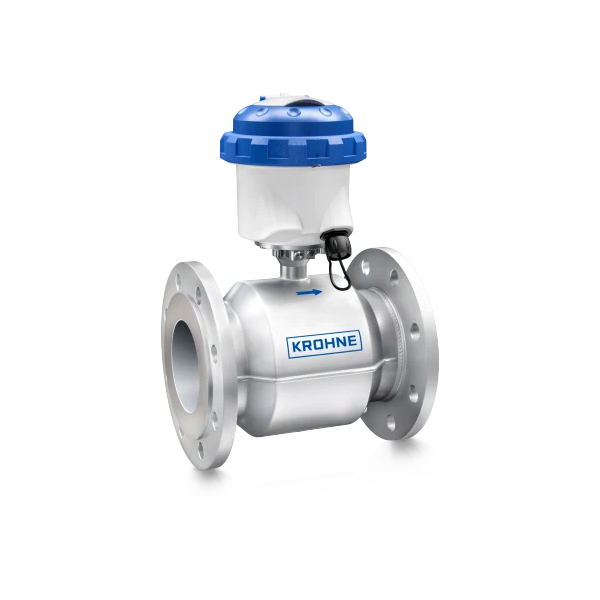

Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3070

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Disponível com eletrodo de referência patenteado: não são necessários anéis de aterramento Alta precisão em fluxos de pico durante o dia e em fluxos baixos durante a noite Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Adequado para imersão em câmaras inundadas Alimentado por bateria para locais remotos Opção FlexPower para conexão de energia à rede elétrica, painel solar ou moinho de vento Opção exclusiva de Modbus de baixa potência para versão alimentada por bateria Versão compacta ou montada em campo Com aprovação CT para aplicações de medidor de calor (MID MI-004)

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

perda-de-carga-medidor-de-vazao-eletromagnetico-waterflux-krohne-conaut Áreas de Negócios - Conaut

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Condições de Funcionamento

Pressão do processo máx. 16 bar/
230 psig
Temperatura do processo -5…+70°C/
+23…+158°F

Materiais

Revestimento Polímero de poliamida 11 (Rilsan)

Conexões de processo

Conexões de flange EN (1092-1): DN25…600
ASME (B 16.5): 1…24"
JIS (B 2220): 25…600A
Classificação de pressão (EN 1092-1) PN16
Classificação de pressão (JIS B 2220) 10k
Classificação de pressão (ASME B 16.5) Cl 150#
Conexões de rosca Macho:
G1, G1½, G2

Condições de instalação

Saída 0D
Corrida de entrada 0D

Aprovações/Padrões

Certificados/Aprovações Água Potável DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Comunicação

Saídas discretas Pulso, Status
Saídas digitais Modbus RTU
medidor-de-vazao-eletromagnetico-waterflux-3300-remoto-02_be771128e444965d950511ae4fc97e82 Áreas de Negócios - Conaut

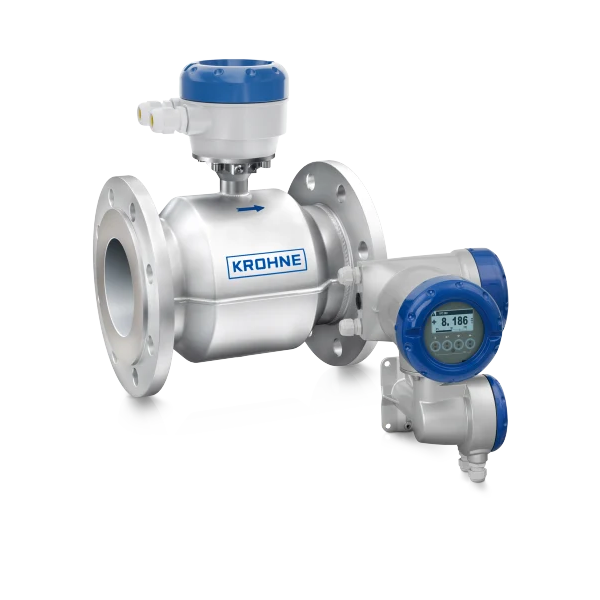

Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3300

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Disponível com eletrodo de referência patenteado: não são necessários anéis de aterramento Apenas ±0,2% ou ±1mm/s de erro do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Não há necessidade de câmaras de medição Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Com aprovação CT para aplicações de medidor de calor (MID MI-004) Livre de manutenção: sem peças móveis, obstrução ou desgaste Versão compacta, montada em rack ou em campo

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

perda-de-carga-medidor-de-vazao-eletromagnetico-waterflux-krohne-conaut Áreas de Negócios - Conaut

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Condições de funcionamento

Pressão do processo máx. 16 bar/
230 psig
Temperatura do processo -5…+70°C/
+23…+158°F

Materiais

Revestimento Polímero de poliamida 11 (Rilsan)

Conexões de processo

Conexões de flange EN (1092-1): DN25…600
ASME (B 16.5): 1…24"
JIS (B 2220): 25…600A
Classificação de pressão (EN 1092-1) PN16
Classificação de pressão (JIS B 2220) 10k
Classificação de pressão (ASME B 16.5) Cl 150#
Conexões de rosca Macho:
G1, G1½, G2

Aprovações/Padrões

Certificados/Aprovações Marítimas ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Água Potável DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Comunicação

Saídas analógicas 4…20 mA
Saídas status Interruptores de limite, pulso, frequência
Saídas digitais Fieldbus FOUNDATION, HART, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET
medidor-de-vazao-eletromagnetico-optiflux-2300-remoto-02_d05b6df8c39eee18f53a45478a631b5c Áreas de Negócios - Conaut

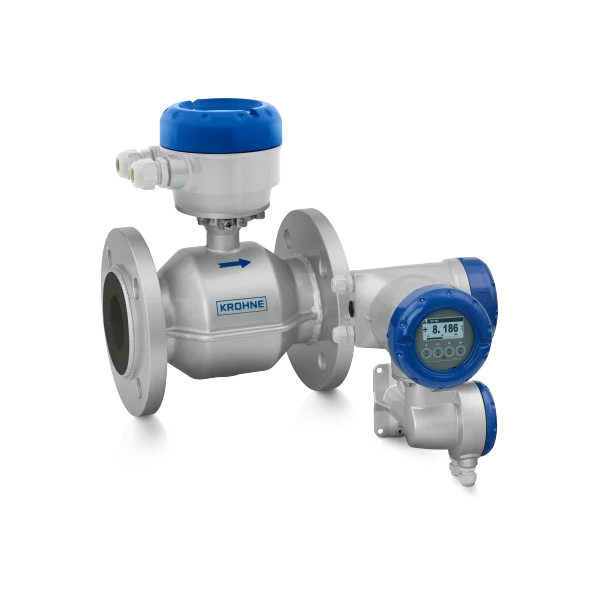

Medidor de Vazão Eletromagnético – OPTIFLUX 2300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: até 1000:1) Nenhuma entrada/saída é necessária para a precisão OIML R49 classe 1 Maior faixa de diâmetro disponível no mercado Disponível com eletrodo de referência patenteado: instalação econômica sem anéis de aterramento Revestimento em PP ou borracha: excelente resistência química Opcional para instalação enterrada e inundação constante (IP68) Maior faixa de diâmetro aprovada para transferência de custódia Inviolável Precisão de medição padrão: ±0,2% ou ±1mm/s do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, KTW, WRAS, KIWA, etc.

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo -5…+90°C/
+23…+194°F

Materiais

Revestimento                                                                                 Polipropileno (PP), Borracha

Conexões de processo

Conexões de flange                                                   EN (1092-1): DN25…3000
ASME (B 16.5): 1…120"
JIS (B 2220): 25…1000A
Classificação de pressão (EN 1092-1) PN40
Classificação de pressão (JIS B 2220) 20 mil
Classificação de pressão (ASME B 16.5) Classe 300#

Aprovações/Normas

Certificados/Aprovações Marítimas                                                                                                                                                                               ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS
Certificados/Aprovações Água Potável

Portaria n° 155 INMETRO, ACS, DVGW, KIWA, KTW, NSF, TZW, WRAS

Certificados/Aprovações Ex                                                                                                                                                                               ATEX, cQPSus, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

Comunicação

Saídas analógicas                                        4…20 mA
Saídas de Status Pulso, frequência
Saídas digitais HART FOUNDATION fieldbus, HART, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET
medidor-de-vazao-eletromagnetico-waterflux-3000-03_0c96afa590253b1ca08afbc8de1d9d93 Áreas de Negócios - Conaut

Medidor de vazão sem necessidade de trechos retos - WATERFLUX

Montagem sem necessidade de trechos retos à montante e à jusante (0D:0D) em qualquer situação; Precisão ±0,2% do VM; Medição bidirecional (-12 a +12 m/s); Rangeabilidade 400:1 (0,03 ~ 12 m/s); Revestimento Rilsan ou Borracha; Diâmetro nominal 25 a 600 mm; Classe de proteção IP68; Disponível versão para transferência de custódia com certificação OIML R49 e MID-001; Livre de manutenção, sem partes móveis e sem obstrução da tubulação; Fácil integração com telemetria (saídas pulsadas ou MODBUS RTU).

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

perda-de-carga-medidor-de-vazao-eletromagnetico-waterflux-krohne-conaut Áreas de Negócios - Conaut

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Dados Técnicos - WATERFLUX 3070 / 3050 / 3100 / 3300 - RILSAN
Sensor de vazão waterflux 3000 - RILSAN
Diâmetro nominal / Classes de pressões Flange EN 1092-1 / ASME B16.5 Rosca
DN 25 a DN 150mm - PN 16 DN 25 (G1)
DN 200mm - PN 10 ou PN 16 DN 40 (G1.5)
DN 250 a DN 600mm - PN 10
Material dos flanges DN 25 a 150mm: Aço Inox 316
DN200mm: Aço Inox 304
DN 250 a 600mm: Aço Carbono
Material do tubo sensor: DN 25 a 200mm: Liga metálica paramagnética
DN 250 a 600mm: Aço Inox
Revestimento: Polímetro Rilsan (Poliamida 11)
Material do eletrodo: Hastelloy C ou Aço Inox 304
Tipos de eletrodos: Plano Fixo ou Pontiagudo "Sharp" (Autolimpante)
Aterramento de referência: Eletrodo de aterramento e anel de aterramento fixo (opcional)
Grau de proteção: Waterflux 3070 versões compacta e remota IP 68
Waterflux 3050, 3100, 3300 versão compacta 66/67 e para versão remota IP 68
Medição bidirecional: -12 a 12 m/s
Rangeabilidade: 400:1 (0,03 a 12 m/s)
Eletrônicas IFC
Modelos de conversores: IFC 070 (bateria) / IFC 050 / IFC 050P / IFC 100 / IFC 300
Invólucros: Policarbonato (IFC 070)
Inox ou alumínio com acabamento em poliéster (IFC 050, IFC 050P, IFC 100 e IFC 300)
Grau de proteção IP: IP 68 (IFC 070)
IP 66/67 (IFC 050P, IFC 100 e IFC 300)
Saídas IFC 070: 2 Saídas de pulso, 2 Saídas de status
IFC 050P: 4a20mA, 2 Saídas de pulsos, 1 Saída Status
IFC 100/300: 4a20mA, 2 Saídas de pulsos, 1 Saída de status
Comunicação: IFC 050 - HART, Opcional: Modbus RTU
IFC 050P - HART, Opcionais: Modbus RTU, Bluetooth e Lorawan
IFC 070 - Modbus RTU (opcional)
IFC 100 - HART
IFC 300 - HART, Opcionais: Modbus RTU ou Profibus PA/DP ou Fielbus ou PROFINET I/O
Alimentação: IFC 070 - Versão com uma bateria (Lítio 3,6V, 19 Ah) - Vida útil até 8 anos dependendo da configuração
IFC 070 - Versão com duas baterias (Lítio 3,6V, 38Ah) - Vida útil 10 anos
IFC 070 - Versão FlexPower 110 a 230VAC (alimentação externa + bateria)
IFC 070 - Versão FlexPower 10 a 30VDC (Paineis Solares, Energia eólica, etc + bateria)
IFC 050, 050P, 100 e 300 - 100...230VCA 50/60Hz ou 24VCC
Variáveis de Processo
Fluídos: Água potável, água bruta, água de irrigação
Condutividade mín: 20 µS/cm (IFC 070)
5 µS/cm (IFC 050/ IFC 050P / IFC 100 / IFC 300)
Temperatura ambiente: -25 a 65°C
Temperatura do processo: -5 a 70°C
Montante: 0D:0D DN (não necessário trecho reto para instalação)
Jusante: 0D:0D DN (não necessário trecho reto para instalação)
Precisão: IFC 050 / 050P: ±0,5% VM - Opcional: ±0,25% VM
IFC 070: ±0,2% VM
IFC 100: ±0,3% VM
IFC 300: ±0,2% VM (1...64'') - Opcional: ±0,3% VM (>64'')
Aprovações
Aprovações para transferência de custódia: OIML R49, MID MI-001, Portaria n°155 INMETRO
Aprovações para água potável: ACS, DVGW W270, NSF / ANSI 61, TZW, WRAS, Portaria INMETRO n°155

Nota (1): Vazão Bidirecional
Nota (2): Opções de configuração waterflux 3070 / 3050 / 3100 / 3300
Nota (3): Opcional resinamento interno do tubo sensor



Dados técnicos - WATERFLUX 3050 / 3100 / 3300 - BORRACHA
Sensor de vazão waterflux 3000 - Borracha
Diâmetro nominal / Classes de pressões: Flange EN 1092-1 / ABNT NBR 7675 / ASME B16.5
DN 50 a DN 150mm - PN 16
DN 200mm a 600mm - PN 10 ou PN 16
>DN 600 - Sob Consulta
Material dos flanges: Aço Carbono, AISI 304 ou AISI 316
Material do tubo sensor: AISI 304 ou 316L
Revestimento: Borracha (A-35R10)
Material do eletrodo: Hastelloy C ou Aço Inox 304
Tipos de Eletrodos: Plano fixo ou Pontiagudo "Sharp" (Autolimpante)
Aterramento de referência: Aletrodo de aterramento e anel de aterramento fixo (opcional)
Grau de proteção Versão compacta 66/67 ou versão remota IP 68
Medição bidirecional -12 a 12 m/s
Rangeabilidade 400:1 (0,03 a 12 m/s)
Eletrônicas IFC
Modelos dos conversores: IFC 050 / 050P / 100 / 300
Invólucros do conversor: Inox ou alumínio com acabamento em poliéster
Grau de proteção IP: IP 66/67
Saídas: IFC 050: 4a20ma, 1 saída de pulso ou status
IFC 050P: 4a20mA, 2 saídas de pulsos, 1 saída de status
IFC 100/300: 4a20mA, 2 Saídas de pulsos, 1 saída de status
Comunicação: IFC 050 - HART, Opcional: Modbus RTU
IFC 050P - HART, Opcionais: Modbus RTU, Bluetooth e Lorawan
IFC 100 - HART
IFC 300 - HART, Opcionais: Modbus RTU ou Profibus PA/DP ou Fielbus ou PROFINET I/O
Alimentação: 100...230 VCA 50/60Hz ou 24VCC
Variáveis de processo
Fluídos: Àgua potável, água bruta, água de irrigação, água de efluentes
Condutividade mínima: 5 µS/cm
Temperatura ambiente: -25 a 65°C
Temperatura do processo: -5 a 100°C
Montante: 0D:0D DN (não necessário trecho reto para instalação)
Jusante: 0D:0D DN (não necessário trecho reto para instalação)
Precisão: IFC 050 / 050P: ±0,5% VM - Opcional: ±0,25% VM
IFC 100: ±0,3% VM
IFC 300: ±0,2% VM (1...64'') - Opcional: ±0,3% VM (>64'')
Aprovações
Aprovações para água potável: NSF / ANSI 61, Portaria INMETRO n°155



Nota (1): Vazão Bidirecional
Nota (2): Opções de configuração waterflux 3070 / 3050 / 3100 / 3300
Nota (3): Opcional resinamento interno do tubo sensor

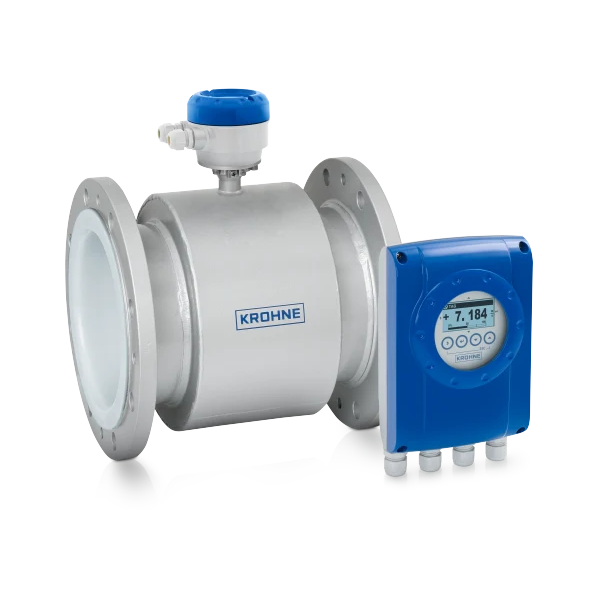

medidor-de-vazao-eletromagnetico-optiflux-4050-remoto-02_e50c022a1548f0ce252fd26cf1d3e623 Áreas de Negócios - Conaut

Medidor de Vazão Eletromagnético – OPTIFLUX 4050

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Eletrônica tropicalizada para uso em áreas com umidade extrema e chances de alagamento Excelente relação preço/desempenho Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Conversor de sinal com display ou como versão cega Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo -40…+180°C/
-40…+356°F

Materiais

Revestimento                                                                                                                PFA, PTFE, PUR, Borracha, ETFE

Conexões de processo

Conexões de flange                                                   EN (1092-1): DN2.5…1200
ASME (B 16.5): ⅒…48"
JIS (B 2220): 2,5…1000A
Classificação de pressão (EN 1092-1) PN40
Classificação de pressão (JIS B 2220) 20 mil
Classificação de pressão (ASME B 16.5) Classe 300#, Classe 600#

Aprovações/Padrões

Certificados/Aprovações Marítimas                                                                                                                           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Higiênicas FDA

Comunicação

Saídas analógicas                                                            4…20 mA
Saídas discretas Pulso, frequência, status
Saídas digitais HARTModbus RTU

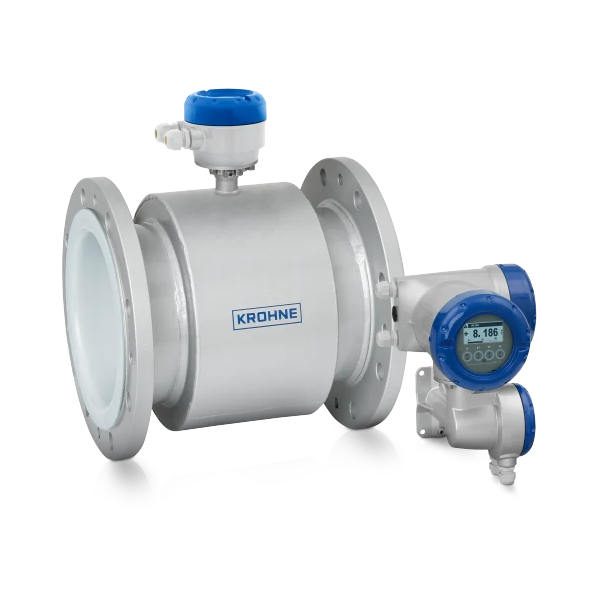

medidor-de-vazao-eletromagnetico-optiflux-4300-remoto-03_328920e9792c49cbe3094a0fe9e1296c Áreas de Negócios - Conaut

Medidor de Vazão Eletromagnético – OPTIFLUX 4300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Para áreas perigosas: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Para transferência de custódia: OIML R49, OIML R-117; MI-001, MI-004, MI-005 Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944) Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo -40…+180°C/
-40…+356°F

Materiais

Revestimento                                                                                                                PFA, PTFE, PUR, Borracha, ETFE

Conexões de processo

Conexões de flange                                                   EN (1092-1): DN2.5…3000
ASME (B 16.5): ⅒…120"
JIS (B 2220): 2,5…1000A
Classificação de pressão (EN 1092-1) PN40
Classificação de pressão (JIS B 2220) 20 mil
Classificação de pressão (ASME B 16.5) Classe 300#, Classe 600#

Aprovações/Padrões

Certificados/Aprovações Marítimas                                                                                                                           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Higiênicas FDA
Certificados/Aprovações Ex                                                                                                                           ATEX, cQPSus, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

Comunicação

Saídas analógicas                                                            4…20 mA
Saídas discretas Pulso, frequência, status
Saídas digitais Fieldbus FOUNDATION, HARTProfibus-PA, Profibus-DP, Modbus RTU, PROFINET

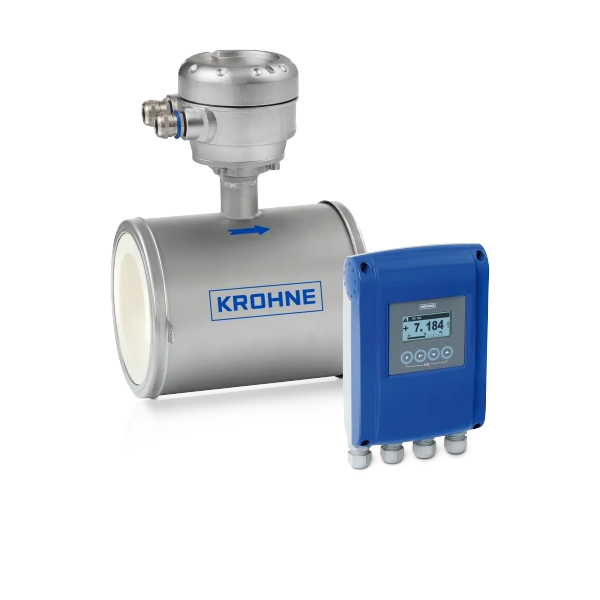

medidor-de-vazao-eletromagnetico-optiflux-5100-remoto-02_488912aa95e0bb38062bcef0a29178cc Áreas de Negócios - Conaut

Medidor de Vazão Eletromagnético – OPTIFLUX 5300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Um dos EMFs mais precisos do mercado: Apenas ±0,15% / ±1 mm/s de erro do valor medido (MV) Padrão de transferência de autoridades metrológicas internacionais Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Resiste aos fluidos mais agressivos e abrasivos Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Totalmente resistente ao vácuo com material de sensor de cerâmica de alta tecnologia Eletrodos de cermet ou platina fundidos no local Primeiro EMF com tubo de medição de cerâmica em conformidade com a Diretiva de Equipamentos de Pressão Resistência à corrosão e choques de temperatura Disponível como flange ou versão sanduíche (wafer) Sem partes móveis, sem desgaste, sem perda de pressão

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo       -40…+180°C/
-40…+356°F

Materiais

Revestimento                Cerâmica

Conexões de processo

Conexões de flange                                                   EN (1092-1): DN15…300
ASME (B 16.5): ½…12"
Classificação de pressão (EN 1092-1) PN40
Classificação de pressão (JIS B 2220) 20 mil
Classificação de pressão (ASME B 16.5) Classe 300#

Aprovações/Padrões

Certificados/Aprovações Higiênicas                                                                                                                                             FDA, CE 1935/2004
Certificados/Aprovações Marítimas ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
 Certificados / Aprovações Ex  ATEX, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

Comunicação

Saídas analógicas                                                            4…20 mA
Saídas status Pulso, frequência, status
Saídas digitais Fieldbus FOUNDATION, HARTProfibus-PA, Profibus-DP, Modbus RTU, PROFINET

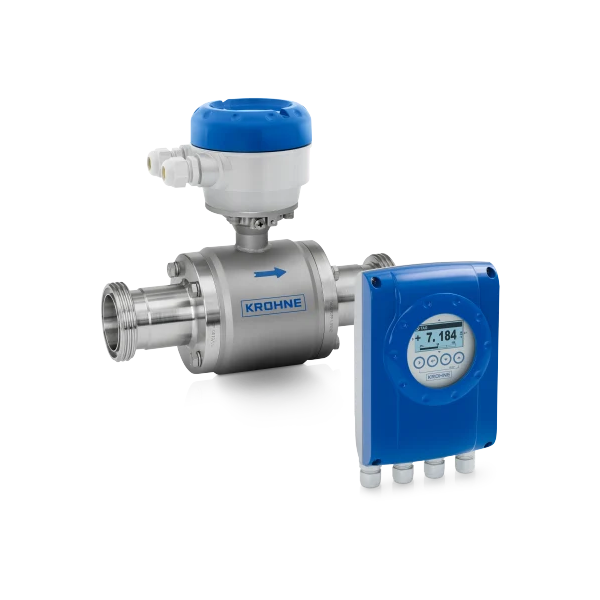

medidor-de-vazao-eletromagnetico-optiflux-6050-remoto_b98655e36b5924b694f8a87483cbff07 Áreas de Negócios - Conaut

Medidor de Vazão Eletromagnético – OPTIFLUX 6050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm) Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc. Versão compacta ou versão remota com caixa de montagem na parede (com ou sem display) Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil Em conformidade com os regulamentos FDA e EC1935/2004 Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

Condições de funcionamento

Pressão do processo máx. 40 bar/
580 psig
Temperatura do processo       -40…+140°C/
-40…+284°F

Materiais

Revestimento PFA

Conexões de processo

Conexões higiênicas                                                   Braçadeira (DIN 32676): DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150
Braçadeira (ISO 2852): 12, 17,2, 25, 38, 51, 63,5, 76,1, 101,6, 114,3, 139,7
Tri-Clamp : ½", ¾", 1", 1½", 2", 2½", 3", 4", 5", 6" Ponteira roscada (DIN 11851): DN10, DN15, DN25, DN40, DN50, DN65, DN80
, DN100, DN125, DN150
Flange com ranhura (DIN 11864-2A): DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150 Ponteira roscada (
SMS 1146): 25 mm, 38 mm, 51 mm, 63,5 mm, 76 mm, 101,6 mm
Encaixe de extremidade de solda asséptica (DIN 11850 / EN 10357): DN2.5, DN4, DN6, DN10, DN15, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150 Encaixe de extremidade de solda asséptica (ISO
2037 ): 12, 17,2, 25, 38, 51, 63,5, 76,1, 101,6, 114,3, 139,7

Aprovações/Padrões

Certificados/Aprovações Higiênicas                                   FDA, CE 1935/2004

Comunicação

Saídas analógicas                                                            4…20 mA
Saídas status Pulso, frequência, status
Saídas digitais HARTModbus RTU
