Sistema de medição de efluentes - SME

Medição de água e esgoto em tubulações parcialmente preenchidas; Trecho de medição de DN50 a DN200 mm; Precisão de até ± 0,5% do V.M. (Valor Medido) com calibração acreditada (serviço realizado pelo Laboratório de Vazão e Nível Conaut Embu, acreditado pela Cgcre para calibração sob número CAL-0168); Classe de proteção IP67 / IP68; Sistema de limpeza e drenagem; Opcionais: Quadro elétrico, Painel solar e/ou Datalogger MODBUS com GPRS / IoT.

• Catálogo Técnico SME

Devido a possibilidade de questionamento sobre a medição, o SME é fornecido com um Certificado de Calibração Acreditado emitido pelo laboratório da Conaut (CAL 0168) que garante a confiabilidade metrológico do equipamento.

Princípio de Funcionamento

O trecho de medição possui uma curva característica para manter o tubo do medidor sempre cheio. A geometria permite ainda que resíduos sólidos se depositem no ponto mais baixo, onde está acoplada uma válvula esfera para drenagem e limpeza do trecho.

O tubo sensor WATERFLUX é alimentado pelo conversor de sinais IFC 050W que faz parte do conjunto que se encontra no painel elétrico e que por sua vez recebe os sinais do tubo sensor e converte os mesmos em dados de vazão. Por meio da porta DECOM-MODBUS do conversor, o datalogger recebe as informações de totalização e as disponibiliza fisicamente ou por sistema de telemetria (GPRS) opcionalmente. O conversor ainda dispõe de uma saída de pulsos e uma de corrente 4...20mA.



Detalhes Técnicos:

Sistema de medição de efluentes composto de:

• Conversor eletrônico

• Trecho de medição

Painel de Medição (opcional) composto de:

• Nobreak;

• Conversor eletrônico de sinais para medidores eletromagnéticos;

• Opcionalmente, datalogger para coleta de dados com armazenagem e ou transmissão GPRS;

• Este painel possui ainda proteção contra transientes elétricos (surtos de tensão) e proteção da bateria a qual será automaticamente desconectada caso sua carga atinja o nível mínimo de segurança.;

Nobreak:

O painel possui um nobreak que dispõe de autonomia mínima de 12h no modo bateria para alimentação de todos os componentes internos, assim, a medição não é afetada em caso onde a alimentação via rede 110/220V fique indisponível por longos períodos de tempo.

Conversor eletrônico:

O conversor eletrônico é o responsável por alimentar o sensor eletromagnético, que faz parte do trecho de medição, e deste coletar o sinal dos eletrodos para finalmente calcular a vazão instantânea e o volume totalizado. A totalização pode ser visualizada diretamente no visor do conversor.  O conversor também possui opção com os protocolos de comunicação: Hart, Modbus, Bluetooth e LORAwan.

Datalogger:

Havendo necessidade de registro do comportamento da medição ao longo do tempo e/ou transmissão, os dados coletados podem ser armazenados em cartão de memória e retransmitidos através dos meios de comunicação mais difundidos, tais como Ethernet, Wi-Fi, GPRS, Serial RS-232 e RS-485, todos os protocolos estão disponíveis como acessório ao datalogger.

O painel de medição deve ser instalado em local abrigado do sol e chuva. As conexões deste painel com o sensor eletromagnético de vazão são feitas através de 2 cabos que acompanham o sensor;

Trecho de Medição:

• É composto pelo sensor eletromagnético, trecho à montante e trecho à jusante;

• Sua geometria permite que a secção transversal do sensor eletromagnético fique sempre cheia de fluido que é condição básica para medição com precisão, sem grandes acidentes evitando o acúmulo excessivo de detritos;

• O trecho de medição não necessita de trecho reto adicional nem à montante nem à jusante (0D:0D).

Painel solar fotovoltaico:

A CONAUT desenvolveu um painel solar para ser aplicado em locais remotos onde não há alimentação elétrica via rede 110/220VCA 50/60Hz. O painel alimenta com 24 VCC as baterias do painel elétrico com uma ótima autonomia (72Ah), assegurando uma operação sem falhas ou interrupções mesmo em casos críticos.

Medidor de Vazão - TIDALFLUX 2300 F

Medição de fluxo bidirecional em uma ampla faixa dinâmica Solução de medição fechada com medição de nível sem contato integrada patenteada Projetado para efluentes e lamas em tubulações/esgotos por gravidade Revestimento PUR quimicamente e resistente à abrasão Precisão: ±1% do valor medido (MV) Eletrodos sem contato com depósitos flutuantes Versão opcional para instalação direta em enterro e áreas alagadas (IP68) Calibração padrão de fábrica, sem necessidade de calibração no local Amplo medidor de vazão e diagnósticos de processo que excedem o requisito NE 107 Também para uso em áreas perigosas zona 1

---

---

---

---

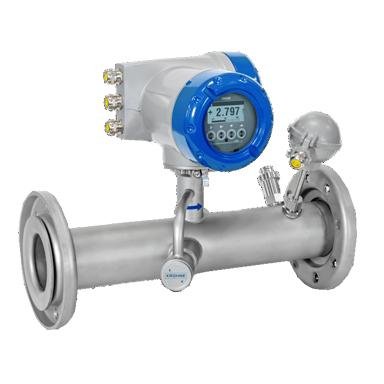

Medidor de Vazão Ultrassônico Biogás - OPTISONIC 7300

Medição de fluxo bidirecional em uma ampla faixa dinâmica Medição de temperatura integrada Cálculo integrado de volume padrão com sensor de pressão integrado opcional Insensível a componentes corrosivos no gás (por exemplo, H2S) Alta precisão: ± 1% de erro do valor medido (± 2% do teor de metano) Com flanges de junta sobreposta para menor peso geral Ssem peças móveis, sem desgaste, sem perda de pressão Sem necessidade de manutenção periódica Disponível como versão remota com conversor de campo Também para uso em áreas perigosas, zona 1

Medidor de Vazão Ultrassônico - OPTISONIC 6300

Projeto industrial robusto para fornecer confiabilidade máxima Montagem fácil e precisa do sensor usando um sistema de trilhos de aço inoxidável Manutenção mínima usando conceito de relubrificação eficiente ou pastilhas de acoplamento sólidas Precisão ideal devido à calibração de fluxo de fábrica Sensor de caminho duplo modo X para maior confiabilidade Faixa de medição: 0,1 ... 20 m / s (200:1) Cálculo de energia térmica integrado Versão de temperatura estendida (XT) disponível para todos os tamanhos de trilhos de sensor para medir líquidos até + 200ºC / + 392ºF Opção IP68 / Nema 6P Diagnóstico Namur NE107 Com conversor montado na parede ou no campo

Certificados / Aprovações Ex	ATEX, CQPSus, IECEx
Conformidade NAMUR	NE 107

Comunicação

Saídas analógicas	4... 20 mA
Saídas digitais	Pulso, Status, FOUNDATION fieldbus, HART, Modbus RTU, PROFIBUS DP, PROFIBUS PA

Condições de funcionamento

Temperatura do processo

-40 ... +200°C / -40 ... +392°F

UFM 8400 BR - Medidor de vazão ultrassônico tipo intrusivo

1 ou 2 canais de medição; Para Medição de água sem necessidade de interrupção da linha; Faixa de medição de 0,3 a 20 m/s (bidirecional); Para dutos de 100 (Ø4") a 3000mm (Ø120") de diâmetro; Precisão de ±1% (1 canal) ou ±0,7% ( 2 canais) do valor medido; Pressão até 80 bar; Classe de proteção dos sensores IP 66/67 (padrão) ou IP68 (opcional); Classe de proteção do conversor IP 66/67; Instalação com cintas bipartida ou tripartida de acordo com o diâmetro; Com sistema de válvulas para instalação e/ou remoção dos sensores em carga; Sinais de saída: Corrente (HART), pulso, frequência e/ou status; Protocolo de comunicação HART (padrão), PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus ou Modbus RS485; Alimentação de 100...230VCA 50/60Hz ou 24 V (CC/CA).

Medidor de vazão instalado sem a interrupção do fornecimento de água utilizando um ou dois pares de sensores ultrassônico diretamente na parede da tubulação por meio de uma cinta que a envolve e que posiciona os sensores.

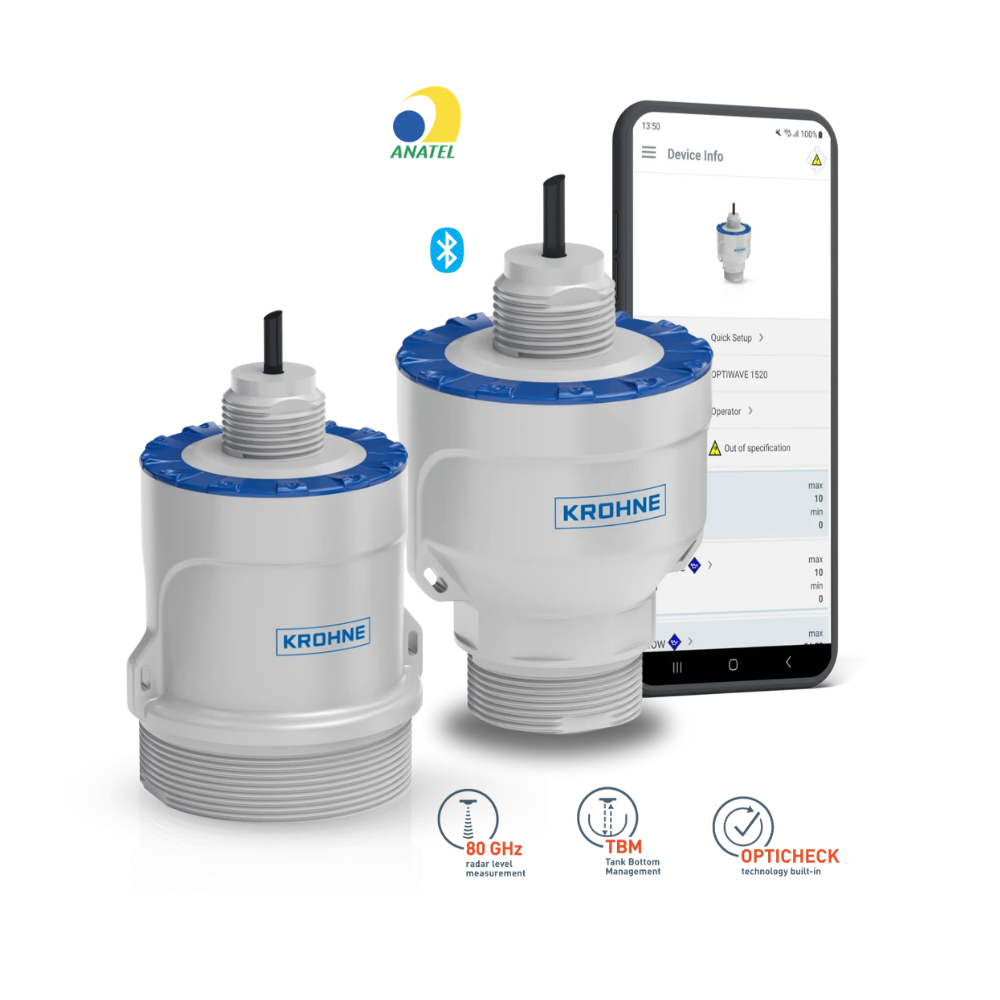

OPTIWAVE 15xx

Família KROHNE OPTIWAVE 15xx com homologação ANATEL.

Os transmissores OPTIWAVE 15xx utilizam radar FMCW de 80 GHz e possuem ligação a dois fios, com saída 4…20 mA e comunicação HART 7.

A seleção do modelo considera o produto, a distância, a geometria do recipiente, os obstáculos internos e as condições do processo. A família oferece diferentes combinações de alcance, antena, feixe e exatidão para atender esses requisitos.

A configuração pode ser realizada por Bluetooth com OPTICHECK Level Mobile em smartphone ou tablet, quando habilitado, ou por HART com OPTICHECK DTM.

Compare os modelos

Modelo	Aplicações de destaque	Alcance máximo publicado	Antena / feixe	Display
OPTIWAVE 1520	Água, efluentes e granulados	10 m	DN40 / 8°	Sem opção indicada
OPTIWAVE 1530	Sólidos, minerais e espaços estreitos; também líquidos agitados ou pouco refletivos	15 m	DN70 / 4°	Sem opção indicada
OPTIWAVE 1540	Químicos, IBCs e canais abertos	15 m	DN40 / 8°	Opcional na versão padrão
OPTIWAVE 1560	Líquidos e sólidos; maior distância e instalações restritas	30 m	DN70 / 4°	Opcional na versão padrão

Os alcances dependem da aplicação e das condições de instalação. A exatidão varia conforme modelo, distância e produto; consulte as condições na página individual. O display não está disponível na versão com cabo integrado descrita na documentação.



OPTIWAVE 1520

Água, efluentes e aplicações básicas.

Medição de nível sem contato em líquidos e granulados, com alcance de até 10 metros e feixe de 8°.

Conhecer o OPTIWAVE 1520



OPTIWAVE 1530

Sólidos e espaços estreitos.

Alcance de até 15 metros e feixe de 4° para minerais, outros sólidos e aplicações com líquidos agitados ou pouco refletivos.

Conhecer o OPTIWAVE 1530



OPTIWAVE 1540

Químicos, IBCs e canais abertos.

Alcance de até 15 metros, cálculo de vazão a partir do nível e indicação de volume totalizado no display opcional, após configuração.

Conhecer o OPTIWAVE 1540



OPTIWAVE 1560

Maior alcance e feixe estreito.

Medição de nível em líquidos e sólidos, com alcance de até 30 metros e feixe de 4° para instalações restritas.

Conhecer o OPTIWAVE 1560



A família KROHNE OPTIWAVE 15xx conta com homologação ANATEL para os modelos OPTIWAVE 1520, 1530, 1540 e 1560.

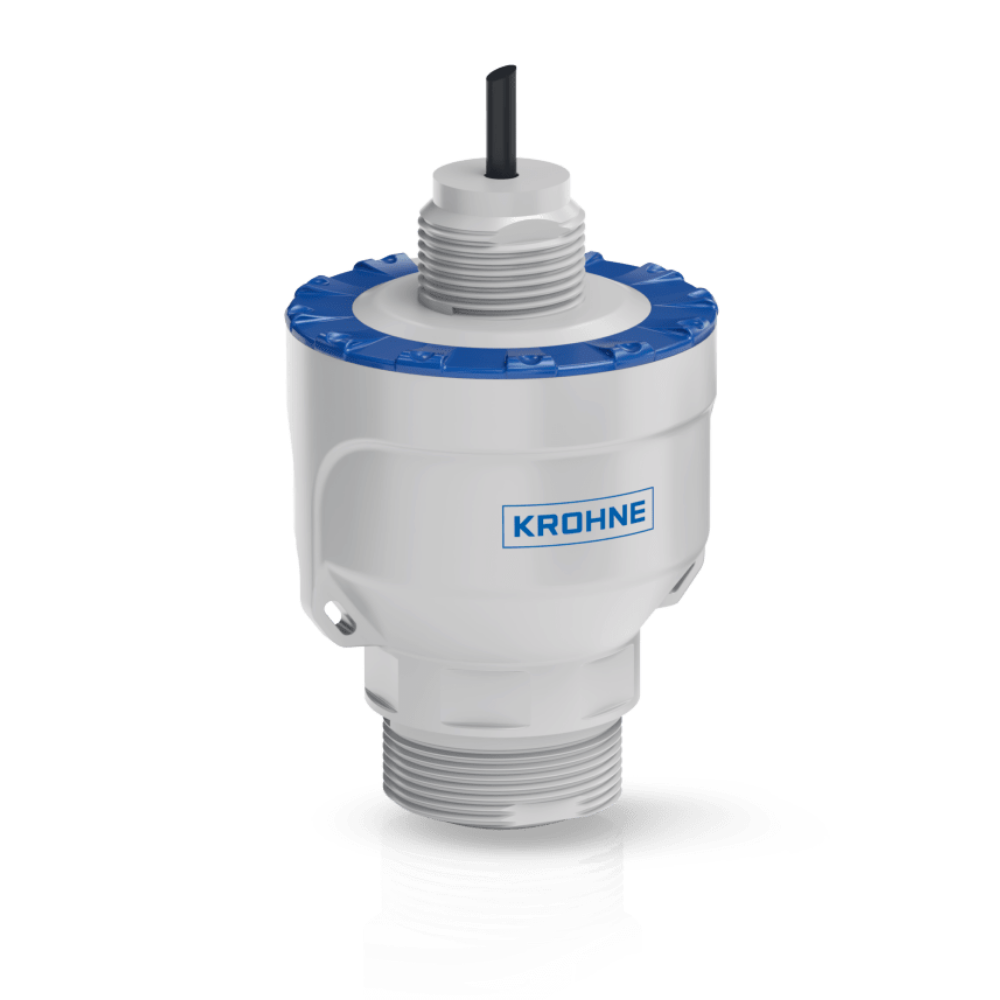

OPTIWAVE 1520

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 10 metros, conforme a aplicação. Antena de lente PVDF DN40/1½ pol., com feixe de 8°. Ligação a dois fios, com saída 4…20 mA e comunicação HART 7. Configuração por Bluetooth com OPTICHECK Level Mobile, quando habilitado. Diagnóstico integrado OPTICHECK. Com homologação ANATEL.

Nível sem contato em água, efluentes e granulados

O OPTIWAVE 1520 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com requisitos moderados de exatidão. O instrumento mede a distância até a superfície do produto e determina o nível sem manter uma sonda imersa no meio.

Com alcance de até 10 metros, pode ser aplicado em água tratada, águas residuais, lodo de esgoto e granulados. A seleção considera a faixa de medição, a geometria do recipiente e as condições do processo.

Aplicações de destaque

• Bacias de água e efluentes.

• Estações de bombeamento e elevatórias.

• Tanques abertos ou pressurizados, dentro dos limites da configuração.

• Pequenos silos de granulados, como areia e outros materiais.

• Pontos externos de medição, com versão e acessórios adequados ao ambiente.

Construção compacta e opções de instalação

A antena de lente PVDF DN40/1½ pol. possui feixe de 8°. Sua montagem faceada favorece a instalação em diferentes recipientes, respeitando o espaço livre necessário e a presença de obstáculos.

Há versões padrão e com cabo integrado. As condições de proteção contra chuva e inundação dependem da versão e da montagem. A compatibilidade do PVDF, das vedações e dos demais componentes expostos deve ser verificada para cada aplicação.

Configuração e diagnóstico

O aplicativo OPTICHECK Level Mobile permite configuração e acompanhamento por Bluetooth em smartphone ou tablet, quando o recurso estiver habilitado no instrumento. Também é possível configurar por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. Ferramentas compatíveis permitem verificação em campo.

Homologação ANATEL

O OPTIWAVE 1520 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Precisa avaliar seu ponto de medição?

Informe à CONAUT o produto, a faixa de nível, as dimensões do recipiente e as condições de instalação para selecionar a configuração adequada.



Especificações

Característica	OPTIWAVE 1520
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Líquidos e granulados
Alcance máximo publicado	10 m
Antena	Lente PVDF DN40/1½ pol.
Ângulo do feixe	8°
Conexão roscada	G1½ A ou 1½ NPT, conforme configuração
Erro de medição em líquidos	±5 mm para distância acima de 0,2 m até 10 m, nas condições de referência
Display local	Sem opção indicada na documentação de referência
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais de pressão, temperatura e alimentação não substituem a avaliação da configuração fornecida. Consulte a ficha técnica e o manual para instalação, ligação elétrica e seleção de acessórios.

OPTIWAVE 1540

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 15 metros, conforme a aplicação. Antena de lente PVDF DN40/1½ pol., com feixe de 8°. Aplicações em químicos, água, efluentes e determinados IBCs. Cálculo de vazão em canais abertos mediante configuração. Indicação de volume totalizado no display opcional, após parametrização. Comunicação 4…20 mA / HART 7 e Bluetooth conforme habilitação. Com homologação ANATEL.

Nível sem contato para líquidos químicos, água e efluentes

O OPTIWAVE 1540 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com maiores requisitos de exatidão em líquidos, além de aplicações com sólidos.

Com alcance de até 15 metros, antena de lente PVDF DN40/1½ pol. e feixe de 8°, pode ser utilizado em tanques, recipientes e estruturas de saneamento, conforme as condições da instalação.

Aplicações de destaque

• Armazenamento de produtos químicos.

• Tanques de água e efluentes.

• IBCs e determinados recipientes de material não condutor.

• Calhas e vertedores para cálculo de vazão a partir do nível.

• Monitoramento de canais, rios e extravasamentos.

• Aplicações com granulados, conforme avaliação técnica.

Medição em IBCs e recipientes plásticos

O OPTIWAVE 1540 pode medir através do teto de determinados recipientes não condutores. A viabilidade depende do material, da geometria, do produto e das condições de instalação.

Essa possibilidade permite avaliar uma montagem externa em aplicações específicas, sem instalar o instrumento diretamente no interior do recipiente. Condensação, acúmulos e características do teto devem ser considerados.

Do nível à vazão em canais abertos

O radar mede nível. Em uma calha ou vertedor, o instrumento pode calcular a vazão utilizando a relação hidráulica configurada para a estrutura.

O resultado depende das dimensões, do ponto de instalação, das condições hidráulicas e da parametrização. A exatidão da medição de nível, isoladamente, não determina a exatidão global da medição de vazão.

Volume totalizado no display opcional

Na versão padrão equipada com display opcional, o OPTIWAVE 1540 permite selecionar totalizadores para indicação local do volume acumulado, em unidades como m³ ou L.

Para essa aplicação, é necessário criar e gravar a curva nível-vazão no instrumento por PACTware/DTM ou OPTICHECK Level Mobile e configurar os parâmetros do totalizador. A curva não é criada somente pelo LCD.

O volume totalizado representa o escoamento acumulado ao longo do tempo. É uma grandeza diferente do volume instantaneamente contido em um tanque.

Configuração, diagnóstico e construção

O comissionamento pode ser realizado pelo OPTICHECK Level Mobile em smartphone ou tablet, com Bluetooth habilitado, ou por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo.

Há versões padrão e com cabo integrado. O display opcional está associado à versão padrão e não está disponível na versão com cabo integrado descrita nesta documentação. A proteção e as condições de submersão dependem da configuração e da montagem.

Homologação ANATEL

O OPTIWAVE 1540 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Avalie sua aplicação com a CONAUT

Informe o produto, a faixa de nível e as condições do processo. Para canais abertos, envie também o tipo e as dimensões da calha ou vertedor, a faixa de vazão e a necessidade de indicação local de volume totalizado.

Especificações

Característica	OPTIWAVE 1540
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Líquidos químicos, água, efluentes e sólidos
Alcance máximo publicado	15 m
Antena	Lente PVDF DN40/1½ pol.
Ângulo do feixe	8°
Conexão roscada	G1½ A ou 1½ NPT, conforme configuração
Erro em líquidos até 10 m	±2 mm para distância acima de 0,4 m até 10 m, nas condições de referência
Erro em líquidos acima de 10 m	±0,02% da distância medida, até o limite de alcance do modelo
Cálculo de vazão	A partir do nível e da relação hidráulica configurada
Indicação local de volume totalizado	Disponível na versão padrão com display opcional, após configuração da curva e do totalizador
Display	Opcional na versão padrão; indisponível na versão com cabo integrado descrita
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc; com display, 14…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

A especificação de ±2 mm não se estende a toda a faixa de 15 metros. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores.

A aplicação de totalização exige configuração e conferência do comportamento do instrumento conforme o projeto e a versão fornecida.

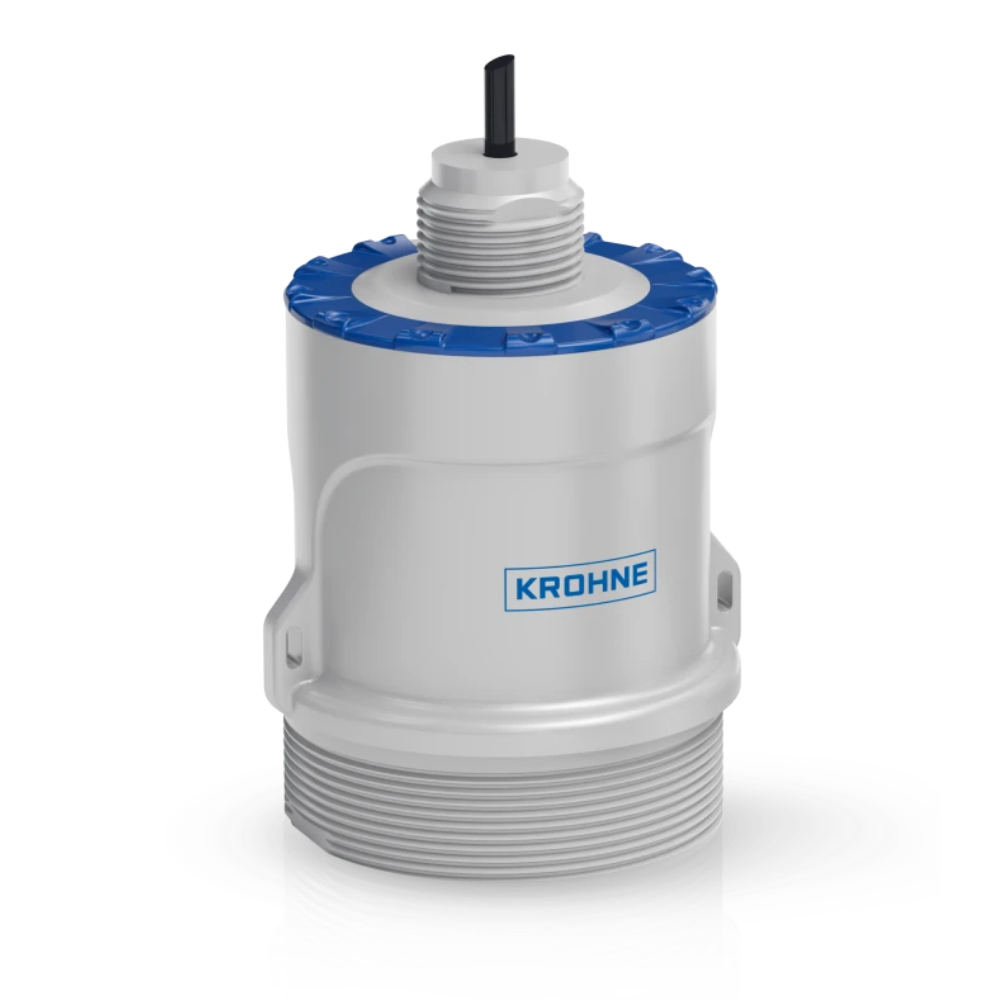

OPTIWAVE 1530

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 15 metros, conforme a aplicação. Antena de lente PVDF DN70/3 pol., com feixe de 4°. Lente côncava com desenho autodrenante em condições de condensação. Aplicações em sólidos e também em líquidos agitados ou pouco refletivos. Comunicação 4…20 mA / HART 7 e Bluetooth conforme habilitação. Com homologação ANATEL.

Medição de nível em sólidos e geometrias restritas

O OPTIWAVE 1530 é um transmissor de nível por radar FMCW de 80 GHz para minerais e outros sólidos. Também possui aplicações documentadas em líquidos agitados ou com baixa refletividade.

Seu alcance de até 15 metros e feixe de 4° oferecem uma combinação útil para instalações com espaço restrito. A seleção deve considerar o material, a superfície de medição, as dimensões do recipiente e os obstáculos internos.

Aplicações de destaque

• Silos e pequenos bunkers.

• Pilhas de materiais e correias transportadoras.

• Britadores e instalações de movimentação de minerais.

• Areia, cascalho, granulados e outros sólidos.

• Tanques estreitos com líquidos agitados ou pouco refletivos.

• Aplicações de saneamento envolvendo sólidos ou geometrias restritas.

Antena côncava e feixe de 4°

A lente PVDF DN70/3 pol. possui desenho côncavo autodrenante em condições de condensação. O feixe de 4° favorece a seleção para pontos estreitos, mas a montagem continua exigindo avaliação de paredes, bocais e demais elementos que possam gerar reflexos.

A eletrônica encapsulada integra a construção do instrumento. Instalações sujeitas a vibração devem ser avaliadas conforme a configuração; versões para áreas classificadas possuem condições especiais que restringem esforço de vibração constante.

Configuração e acompanhamento

Com Bluetooth habilitado, o OPTICHECK Level Mobile permite configurar e acompanhar o instrumento em smartphone ou tablet. A configuração também pode ser realizada por HART com OPTICHECK DTM.

O diagnóstico integrado OPTICHECK apoia a avaliação do instrumento e do processo. As condições de conexão e o acesso às ferramentas devem ser considerados no comissionamento.

Homologação ANATEL

O OPTIWAVE 1530 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Selecione conforme o material e a instalação

Informe à CONAUT o material, a faixa de nível, as dimensões do equipamento, os obstáculos e a presença de poeira, condensação, agitação ou vibração.



Especificações

Característica	OPTIWAVE 1530
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Minerais e outros sólidos; também líquidos agitados ou pouco refletivos
Alcance máximo publicado	15 m
Antena	Lente PVDF DN70/3 pol., côncava e autodrenante
Ângulo do feixe	4°
Conexão roscada	G3 A ou 3 NPT, conforme configuração
Erro em líquidos até 10 m	±5 mm para distância acima de 0,2 m até 10 m, nas condições de referência
Erro em líquidos acima de 10 m	±0,05% da distância medida, até o limite de alcance do modelo
Display local	Sem opção indicada na documentação de referência
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

A especificação de ±5 mm não se estende a toda a faixa de 15 metros. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores.

OPTIWAVE 1560

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 30 metros, conforme a aplicação. Antena de lente PVDF DN70/3 pol., com feixe de 4°. Lente côncava com desenho autodrenante em condições de condensação. Display opcional na versão padrão. Comunicação 4…20 mA / HART 7 e Bluetooth conforme habilitação. Com homologação ANATEL.

Maior alcance para diferentes geometrias de instalação

O OPTIWAVE 1560 é um transmissor de nível por radar FMCW de 80 GHz para líquidos e sólidos. Combina alcance de até 30 metros com feixe de 4°, oferecendo uma alternativa para pontos de medição com maiores distâncias ou espaço restrito.

A seleção considera as características do produto, a geometria do recipiente, a faixa de operação e os obstáculos presentes no caminho do sinal.

Aplicações de destaque

• Tanques e silos estreitos.

• Pontos de medição com distâncias superiores a 15 metros.

• Aberturas restritas e instalações com obstáculos internos.

• Líquidos agitados ou pouco refletivos, conforme avaliação.

• Monitoramento de nível em rios e barragens, conforme as condições do ponto.

Antena de 4° e desenho autodrenante

A lente PVDF DN70/3 pol. possui desenho côncavo autodrenante em condições de condensação. Seu feixe de 4° favorece a seleção para instalações confinadas.

A montagem deve preservar espaço livre e considerar bocais, paredes, agitadores e demais elementos internos. A presença de um feixe estreito não elimina a necessidade de avaliar reflexos e condições de retorno do sinal.

Alcance e exatidão devem ser avaliados juntos

O alcance máximo publicado é de 30 metros. A especificação de ±2 mm em líquidos aplica-se às distâncias acima de 0,4 m até 10 m, nas condições de referência do fabricante.

Acima de 10 m, aplica-se ±0,02% da distância medida. Portanto, a exatidão não deve ser interpretada como ±2 mm em toda a faixa de 30 metros.

Configuração, diagnóstico e display

O instrumento pode ser configurado por Bluetooth com OPTICHECK Level Mobile em smartphone ou tablet, quando habilitado, ou por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. O display é opcional na versão padrão e não está disponível na versão com cabo integrado descrita nesta documentação.

Homologação ANATEL

O OPTIWAVE 1560 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Envie os dados da instalação

Para avaliar o modelo, compartilhe com a CONAUT o produto, a faixa de nível, as dimensões do tanque ou silo, as aberturas disponíveis e os obstáculos internos.

Especificações

Característica	OPTIWAVE 1560
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Líquidos e sólidos
Alcance máximo publicado	30 m
Antena	Lente PVDF DN70/3 pol., côncava e autodrenante
Ângulo do feixe	4°
Conexão roscada	G3 A ou 3 NPT, conforme configuração
Erro em líquidos até 10 m	±2 mm para distância acima de 0,4 m até 10 m, nas condições de referência
Erro em líquidos acima de 10 m	±0,02% da distância medida, até o limite de alcance do modelo
Display	Opcional na versão padrão; indisponível na versão com cabo integrado descrita
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc; com display, 14…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores. Aplicações com vibração exigem avaliação; a documentação Ex utilizada restringe esforço de vibração constante.

OPTISYS TUR 1060

4 fios, 4–20 mA, 2 relés de alarme ou Modbus via RS-485 ; Registrador de dados integrado; Para instalação de bypass online; 0–100/1000 NTU/FNU; máx. +50°C/+122°F; 7 bar/101 psi; Luz infravermelha dispersa de 90° (ISO 7027) ou luz branca (US EPA 180.1); Alta precisão de ±2% da leitura ou ±0,02 NTU abaixo de 40 NTU​; Resolução reduzida para 0,0001 NTU; Sistema de limpeza ultrassônica.

OPTISENS TUR 2000

Para uso com transmissor analítico; Para imersão ou inserção; 0–4/40/400 NTU/FNU; Máx. +50°C/+122°F; 6 bar/87 psi; Medição de luz dispersa de 90° (NIR-LED) de acordo com ISO 7027; Sistema de limpeza com jato de água.
