O KROHNE OPTIWAVE 1540 realiza medição de nível sem contato em líquidos químicos, água, efluentes e aplicações com sólidos, com alcance de até 15 metros. Em canais abertos, permite calcular a vazão a partir do nível e da relação hidráulica configurada. Na versão padrão com display opcional, pode indicar o volume totalizado no próprio LCD. Com homologação ANATEL.

Nível sem contato para líquidos químicos, água e efluentes

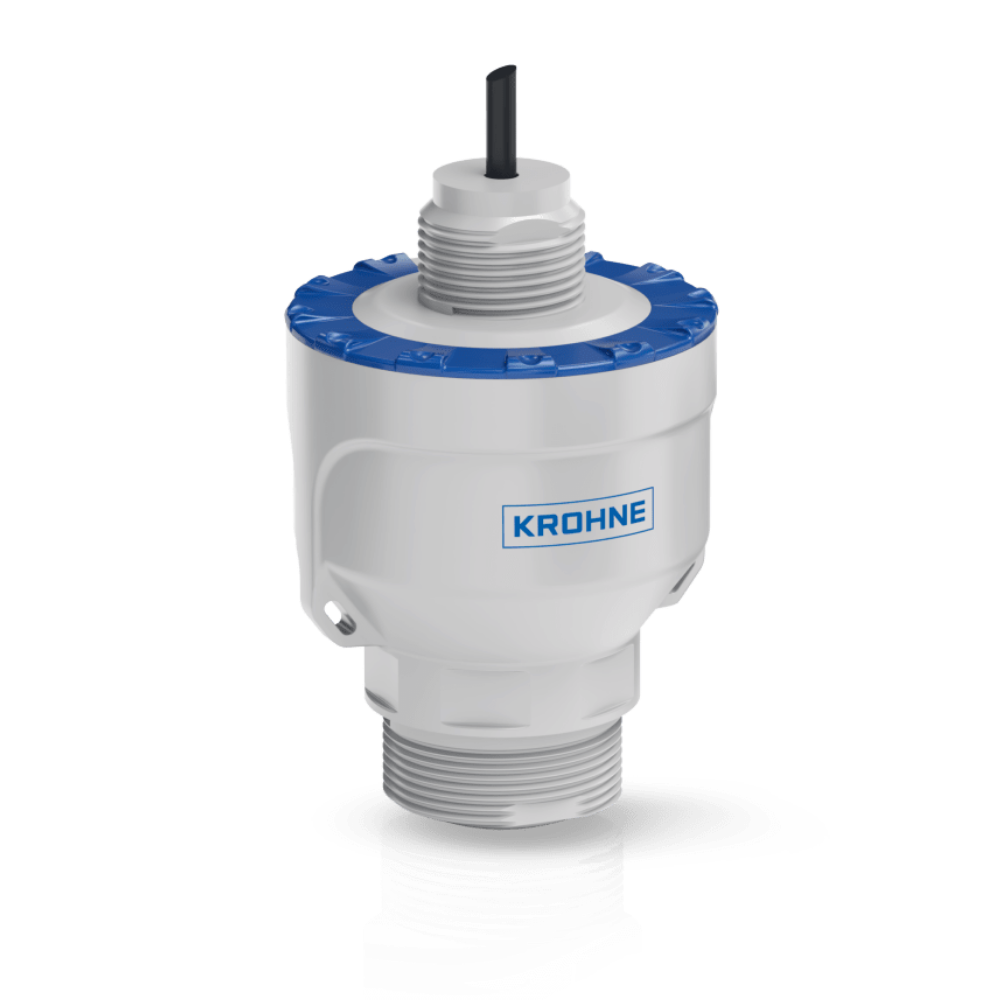

O OPTIWAVE 1540 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com maiores requisitos de exatidão em líquidos, além de aplicações com sólidos.

Com alcance de até 15 metros, antena de lente PVDF DN40/1½ pol. e feixe de 8°, pode ser utilizado em tanques, recipientes e estruturas de saneamento, conforme as condições da instalação.

Aplicações de destaque

• Armazenamento de produtos químicos.

• Tanques de água e efluentes.

• IBCs e determinados recipientes de material não condutor.

• Calhas e vertedores para cálculo de vazão a partir do nível.

• Monitoramento de canais, rios e extravasamentos.

• Aplicações com granulados, conforme avaliação técnica.

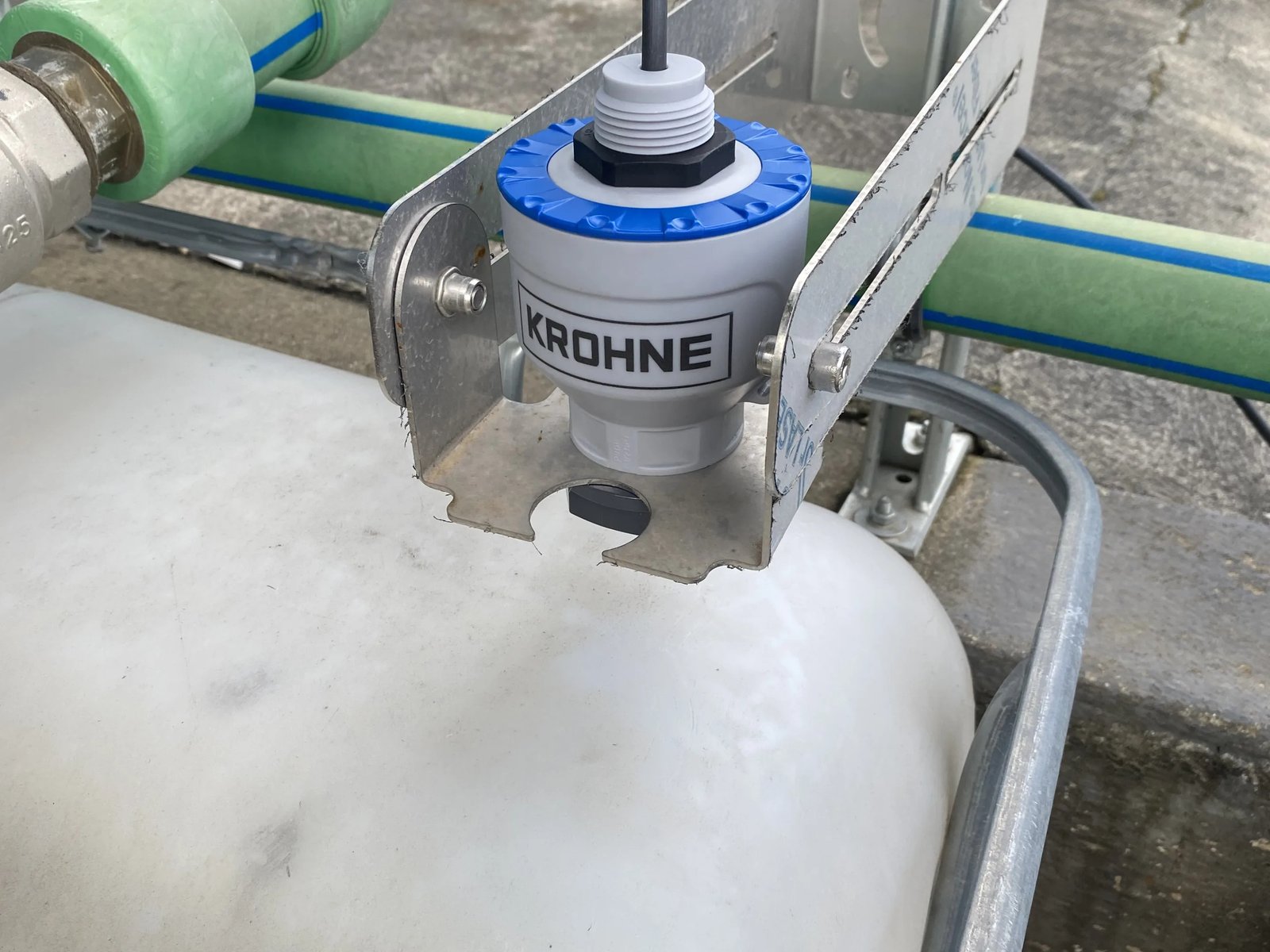

Medição em IBCs e recipientes plásticos

O OPTIWAVE 1540 pode medir através do teto de determinados recipientes não condutores. A viabilidade depende do material, da geometria, do produto e das condições de instalação.

Essa possibilidade permite avaliar uma montagem externa em aplicações específicas, sem instalar o instrumento diretamente no interior do recipiente. Condensação, acúmulos e características do teto devem ser considerados.

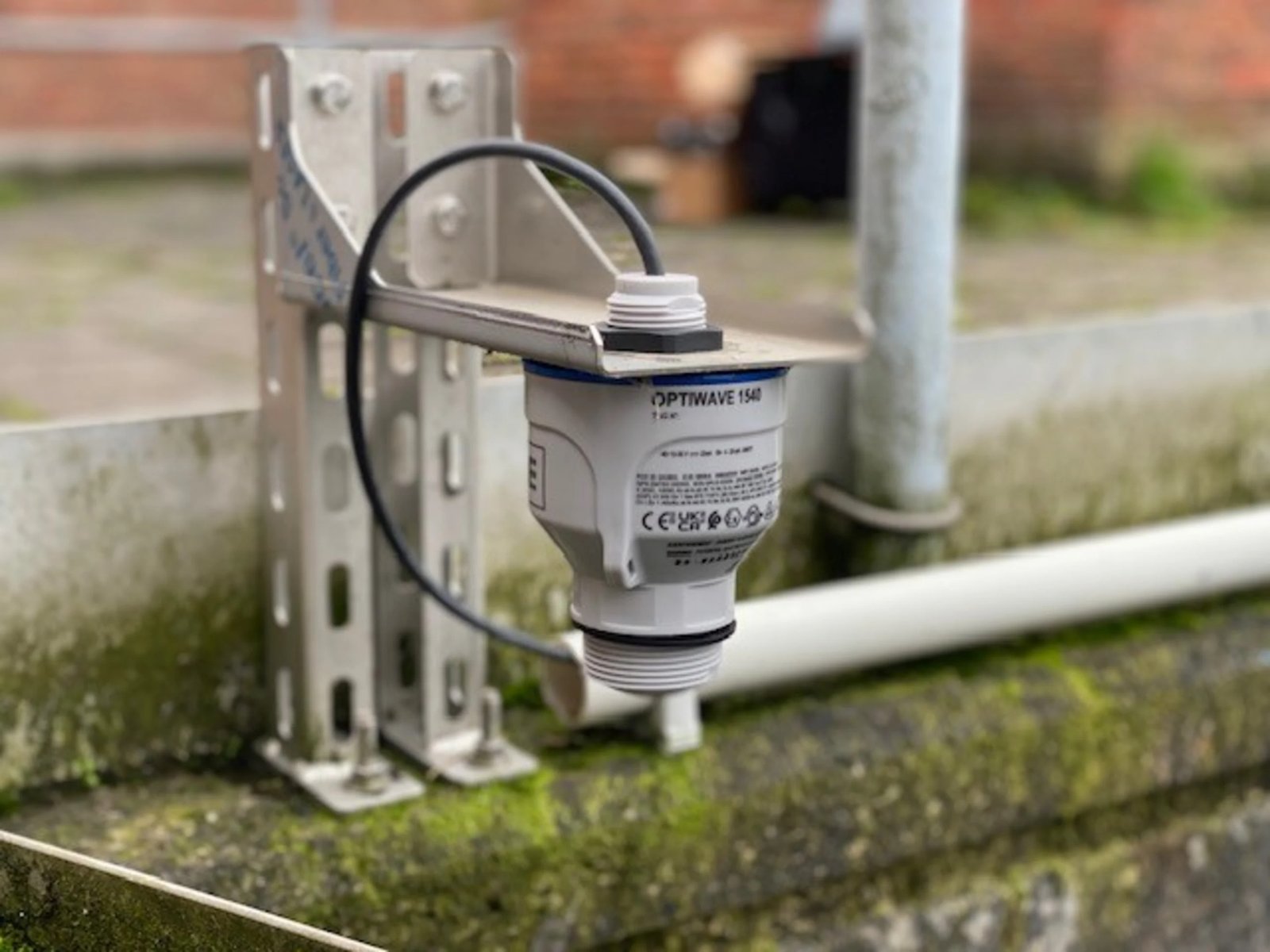

Do nível à vazão em canais abertos

O radar mede nível. Em uma calha ou vertedor, o instrumento pode calcular a vazão utilizando a relação hidráulica configurada para a estrutura.

O resultado depende das dimensões, do ponto de instalação, das condições hidráulicas e da parametrização. A exatidão da medição de nível, isoladamente, não determina a exatidão global da medição de vazão.

Volume totalizado no display opcional

Na versão padrão equipada com display opcional, o OPTIWAVE 1540 permite selecionar totalizadores para indicação local do volume acumulado, em unidades como m³ ou L.

Para essa aplicação, é necessário criar e gravar a curva nível-vazão no instrumento por PACTware/DTM ou OPTICHECK Level Mobile e configurar os parâmetros do totalizador. A curva não é criada somente pelo LCD.

O volume totalizado representa o escoamento acumulado ao longo do tempo. É uma grandeza diferente do volume instantaneamente contido em um tanque.

Configuração, diagnóstico e construção

O comissionamento pode ser realizado pelo OPTICHECK Level Mobile em smartphone ou tablet, com Bluetooth habilitado, ou por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo.

Há versões padrão e com cabo integrado. O display opcional está associado à versão padrão e não está disponível na versão com cabo integrado descrita nesta documentação. A proteção e as condições de submersão dependem da configuração e da montagem.

Homologação ANATEL

O OPTIWAVE 1540 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Avalie sua aplicação com a CONAUT

Informe o produto, a faixa de nível e as condições do processo. Para canais abertos, envie também o tipo e as dimensões da calha ou vertedor, a faixa de vazão e a necessidade de indicação local de volume totalizado.

Especificações

Condições de aplicação

A especificação de ±2 mm não se estende a toda a faixa de 15 metros. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores.

A aplicação de totalização exige configuração e conferência do comportamento do instrumento conforme o projeto e a versão fornecida.
