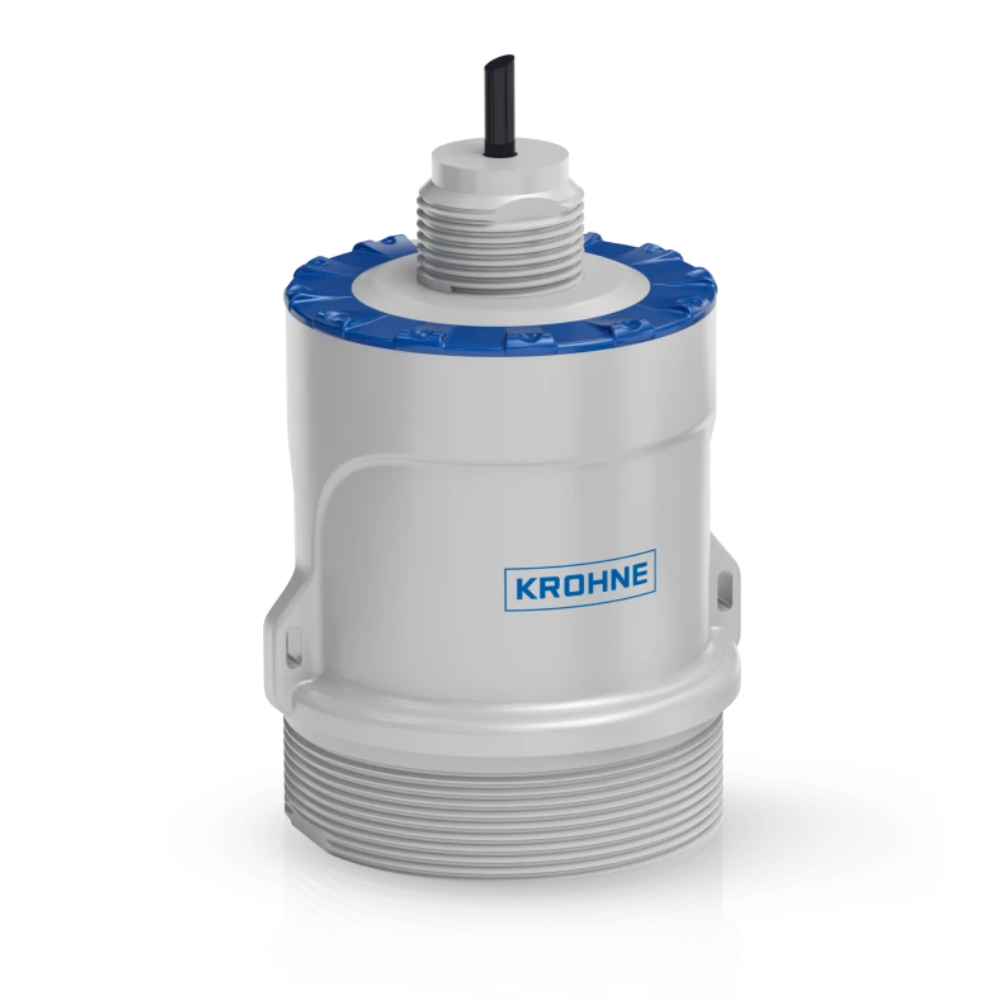

O KROHNE OPTIWAVE 1560 realiza medição de nível sem contato em líquidos e sólidos, com alcance de até 30 metros. Sua antena de lente PVDF DN70 e feixe de 4° favorecem a seleção para tanques estreitos, aberturas restritas e instalações com obstáculos internos. Com homologação ANATEL.
-
Maior alcance para diferentes geometrias de instalação
O OPTIWAVE 1560 é um transmissor de nível por radar FMCW de 80 GHz para líquidos e sólidos. Combina alcance de até 30 metros com feixe de 4°, oferecendo uma alternativa para pontos de medição com maiores distâncias ou espaço restrito.
A seleção considera as características do produto, a geometria do recipiente, a faixa de operação e os obstáculos presentes no caminho do sinal.
Aplicações de destaque
-

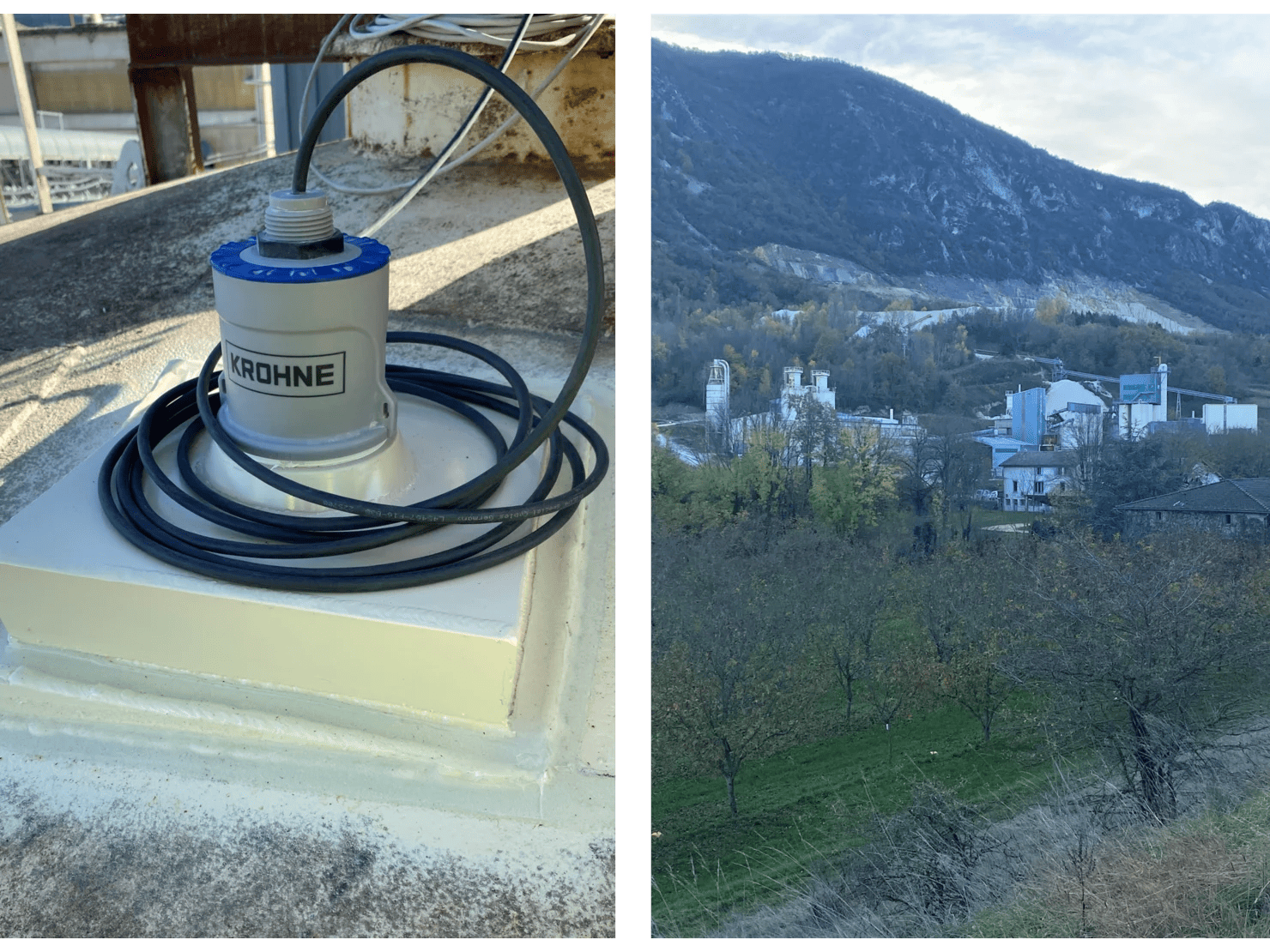

Tanques e silos estreitos.
-
Pontos de medição com distâncias superiores a 15 metros.
-

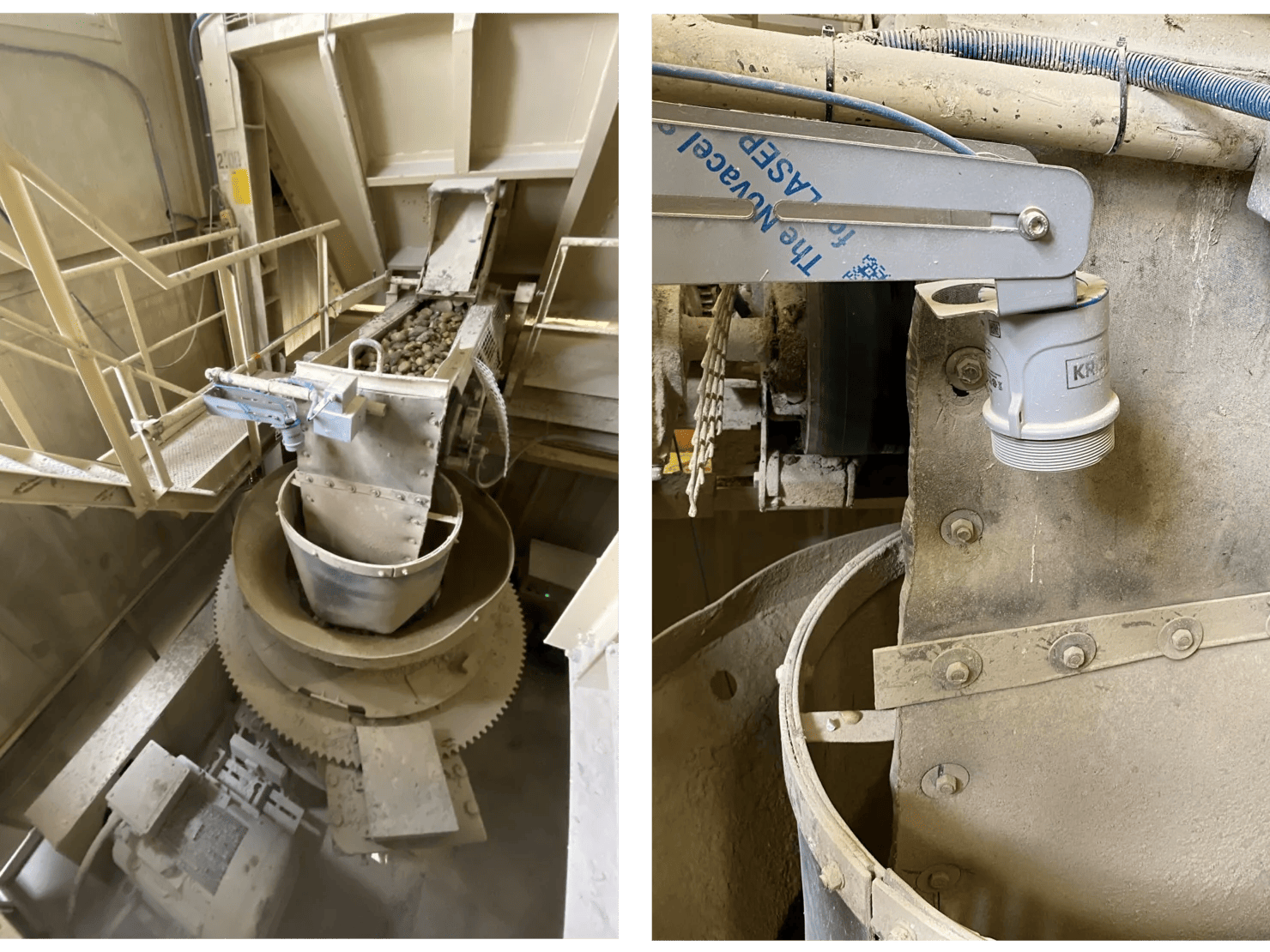

Aberturas restritas e instalações com obstáculos internos.
-
Líquidos agitados ou pouco refletivos, conforme avaliação.
-
Monitoramento de nível em rios e barragens, conforme as condições do ponto.
Antena de 4° e desenho autodrenante
A lente PVDF DN70/3 pol. possui desenho côncavo autodrenante em condições de condensação. Seu feixe de 4° favorece a seleção para instalações confinadas.
A montagem deve preservar espaço livre e considerar bocais, paredes, agitadores e demais elementos internos. A presença de um feixe estreito não elimina a necessidade de avaliar reflexos e condições de retorno do sinal.
Alcance e exatidão devem ser avaliados juntos
O alcance máximo publicado é de 30 metros. A especificação de ±2 mm em líquidos aplica-se às distâncias acima de 0,4 m até 10 m, nas condições de referência do fabricante.
Acima de 10 m, aplica-se ±0,02% da distância medida. Portanto, a exatidão não deve ser interpretada como ±2 mm em toda a faixa de 30 metros.
Configuração, diagnóstico e display
O instrumento pode ser configurado por Bluetooth com OPTICHECK Level Mobile em smartphone ou tablet, quando habilitado, ou por HART com OPTICHECK DTM.
A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. O display é opcional na versão padrão e não está disponível na versão com cabo integrado descrita nesta documentação.
Homologação ANATEL
O OPTIWAVE 1560 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.
Envie os dados da instalação
Para avaliar o modelo, compartilhe com a CONAUT o produto, a faixa de nível, as dimensões do tanque ou silo, as aberturas disponíveis e os obstáculos internos.
Especificações
Característica OPTIWAVE 1560 Princípio Radar FMCW de 80 GHz, sem contato Aplicações Líquidos e sólidos Alcance máximo publicado 30 m Antena Lente PVDF DN70/3 pol., côncava e autodrenante Ângulo do feixe 4° Conexão roscada G3 A ou 3 NPT, conforme configuração Erro em líquidos até 10 m ±2 mm para distância acima de 0,4 m até 10 m, nas condições de referência Erro em líquidos acima de 10 m ±0,02% da distância medida, até o limite de alcance do modelo Display Opcional na versão padrão; indisponível na versão com cabo integrado descrita Ligação e saída Dois fios; 4…20 mA / HART 7 Alimentação 12…35 Vcc; com display, 14…35 Vcc, conforme carga do laço e configuração Bluetooth Conforme habilitação Material da lente e do alojamento PVDF Pressão de processo -1 a 5 bar, conforme conexão, configuração e acessórios Temperatura na conexão de processo -25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C Temperatura ambiente Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C Proteção Conforme versão, montagem e condições documentadas de submersão Homologação ANATEL Condições de aplicação
Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.
Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores. Aplicações com vibração exigem avaliação; a documentação Ex utilizada restringe esforço de vibração constante.
-
-
