O KROHNE OPTIWAVE 1520 realiza medição de nível sem contato em líquidos e granulados, com alcance de até 10 metros. Sua construção compacta e antena de lente PVDF atendem aplicações como bacias, estações de bombeamento, tanques e pequenos silos. Com homologação ANATEL.
-
Nível sem contato em água, efluentes e granulados

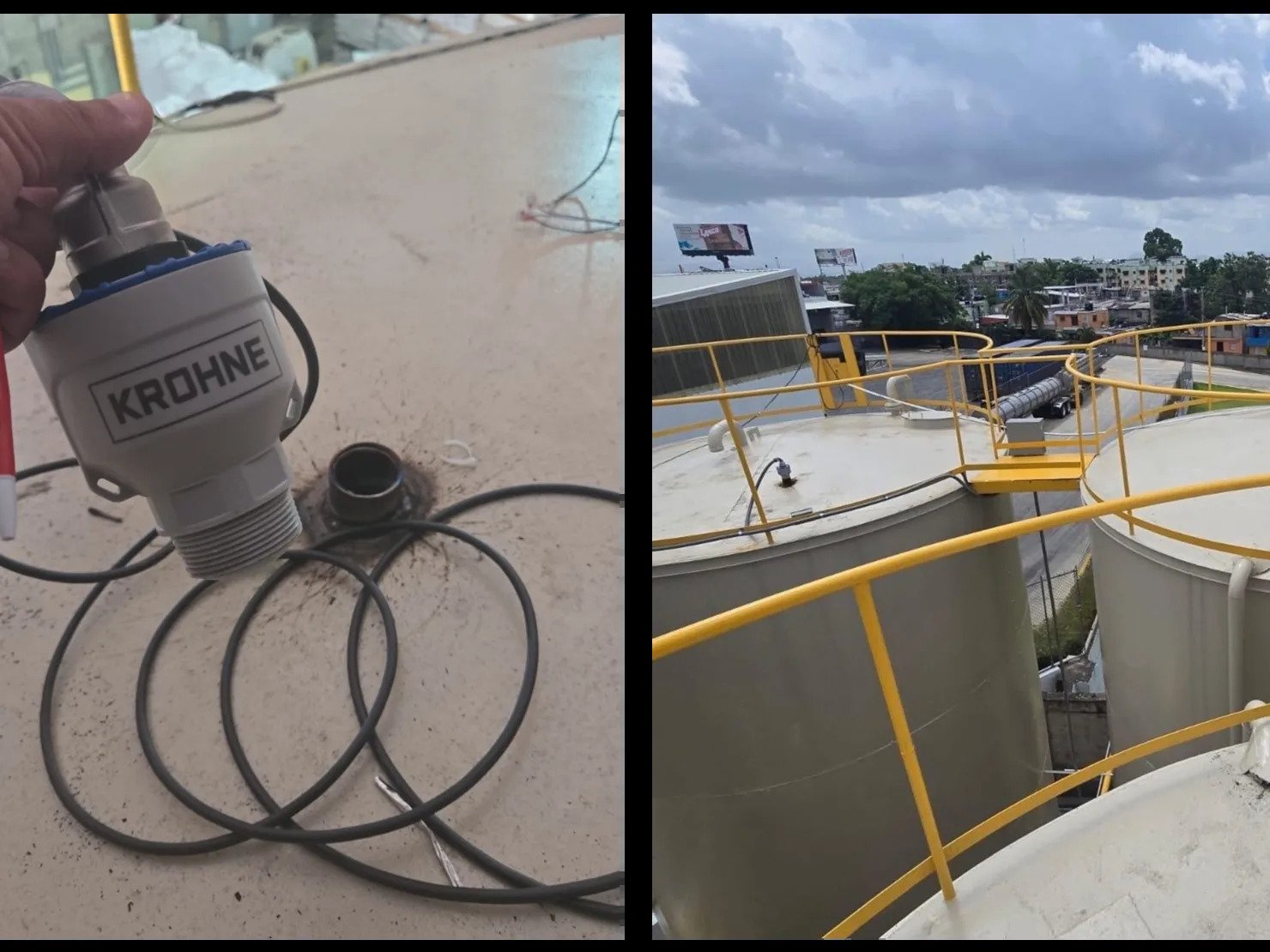

O OPTIWAVE 1520 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com requisitos moderados de exatidão. O instrumento mede a distância até a superfície do produto e determina o nível sem manter uma sonda imersa no meio.
Com alcance de até 10 metros, pode ser aplicado em água tratada, águas residuais, lodo de esgoto e granulados. A seleção considera a faixa de medição, a geometria do recipiente e as condições do processo.
Aplicações de destaque
-
Bacias de água e efluentes.
-
Estações de bombeamento e elevatórias.
-
Tanques abertos ou pressurizados, dentro dos limites da configuração.
-
Pequenos silos de granulados, como areia e outros materiais.
-
Pontos externos de medição, com versão e acessórios adequados ao ambiente.
Construção compacta e opções de instalação
A antena de lente PVDF DN40/1½ pol. possui feixe de 8°. Sua montagem faceada favorece a instalação em diferentes recipientes, respeitando o espaço livre necessário e a presença de obstáculos.
Há versões padrão e com cabo integrado. As condições de proteção contra chuva e inundação dependem da versão e da montagem. A compatibilidade do PVDF, das vedações e dos demais componentes expostos deve ser verificada para cada aplicação.
Configuração e diagnóstico
O aplicativo OPTICHECK Level Mobile permite configuração e acompanhamento por Bluetooth em smartphone ou tablet, quando o recurso estiver habilitado no instrumento. Também é possível configurar por HART com OPTICHECK DTM.
A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. Ferramentas compatíveis permitem verificação em campo.
Homologação ANATEL
O OPTIWAVE 1520 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.
Precisa avaliar seu ponto de medição?
Informe à CONAUT o produto, a faixa de nível, as dimensões do recipiente e as condições de instalação para selecionar a configuração adequada.
Especificações
Característica OPTIWAVE 1520 Princípio Radar FMCW de 80 GHz, sem contato Aplicações Líquidos e granulados Alcance máximo publicado 10 m Antena Lente PVDF DN40/1½ pol. Ângulo do feixe 8° Conexão roscada G1½ A ou 1½ NPT, conforme configuração Erro de medição em líquidos ±5 mm para distância acima de 0,2 m até 10 m, nas condições de referência Display local Sem opção indicada na documentação de referência Ligação e saída Dois fios; 4…20 mA / HART 7 Alimentação 12…35 Vcc, conforme carga do laço e configuração Bluetooth Conforme habilitação Material da lente e do alojamento PVDF Pressão de processo -1 a 5 bar, conforme conexão, configuração e acessórios Temperatura na conexão de processo -25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C Temperatura ambiente Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C Proteção Conforme versão, montagem e condições documentadas de submersão Homologação ANATEL Condições de aplicação
Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.
Os limites gerais de pressão, temperatura e alimentação não substituem a avaliação da configuração fornecida. Consulte a ficha técnica e o manual para instalação, ligação elétrica e seleção de acessórios.
-
-
O KROHNE OPTIWAVE 1520 realiza medição de nível sem contato em líquidos e granulados, com alcance de até 10 metros. Sua construção compacta e antena de lente PVDF atendem aplicações como bacias, estações de bombeamento, tanques e pequenos silos. Com homologação ANATEL.
Nível sem contato em água, efluentes e granulados
O OPTIWAVE 1520 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com requisitos moderados de exatidão. O instrumento mede a distância até a superfície do produto e determina o nível sem manter uma sonda imersa no meio.
Com alcance de até 10 metros, pode ser aplicado em água tratada, águas residuais, lodo de esgoto e granulados. A seleção considera a faixa de medição, a geometria do recipiente e as condições do processo.
Aplicações de destaque
-
Bacias de água e efluentes.
-
Estações de bombeamento e elevatórias.
-
Tanques abertos ou pressurizados, dentro dos limites da configuração.
-
Pequenos silos de granulados, como areia e outros materiais.
-
Pontos externos de medição, com versão e acessórios adequados ao ambiente.
Construção compacta e opções de instalação
A antena de lente PVDF DN40/1½ pol. possui feixe de 8°. Sua montagem faceada favorece a instalação em diferentes recipientes, respeitando o espaço livre necessário e a presença de obstáculos.
Há versões padrão e com cabo integrado. As condições de proteção contra chuva e inundação dependem da versão e da montagem. A compatibilidade do PVDF, das vedações e dos demais componentes expostos deve ser verificada para cada aplicação.
Configuração e diagnóstico
O aplicativo OPTICHECK Level Mobile permite configuração e acompanhamento por Bluetooth em smartphone ou tablet, quando o recurso estiver habilitado no instrumento. Também é possível configurar por HART com OPTICHECK DTM.
A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. Ferramentas compatíveis permitem verificação em campo.
Homologação ANATEL
O OPTIWAVE 1520 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.
Precisa avaliar seu ponto de medição?
Informe à CONAUT o produto, a faixa de nível, as dimensões do recipiente e as condições de instalação para selecionar a configuração adequada.
Especificações
| Característica | OPTIWAVE 1520 |
|---|---|
| Princípio | Radar FMCW de 80 GHz, sem contato |
| Aplicações | Líquidos e granulados |
| Alcance máximo publicado | 10 m |
| Antena | Lente PVDF DN40/1½ pol. |
| Ângulo do feixe | 8° |
| Conexão roscada | G1½ A ou 1½ NPT, conforme configuração |
| Erro de medição em líquidos | ±5 mm para distância acima de 0,2 m até 10 m, nas condições de referência |
| Display local | Sem opção indicada na documentação de referência |
| Ligação e saída | Dois fios; 4…20 mA / HART 7 |
| Alimentação | 12…35 Vcc, conforme carga do laço e configuração |
| Bluetooth | Conforme habilitação |
| Material da lente e do alojamento | PVDF |
| Pressão de processo | -1 a 5 bar, conforme conexão, configuração e acessórios |
| Temperatura na conexão de processo | -25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C |
| Temperatura ambiente | Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C |
| Proteção | Conforme versão, montagem e condições documentadas de submersão |
| Homologação | ANATEL |
Condições de aplicação
Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.
Os limites gerais de pressão, temperatura e alimentação não substituem a avaliação da configuração fornecida. Consulte a ficha técnica e o manual para instalação, ligação elétrica e seleção de acessórios.
