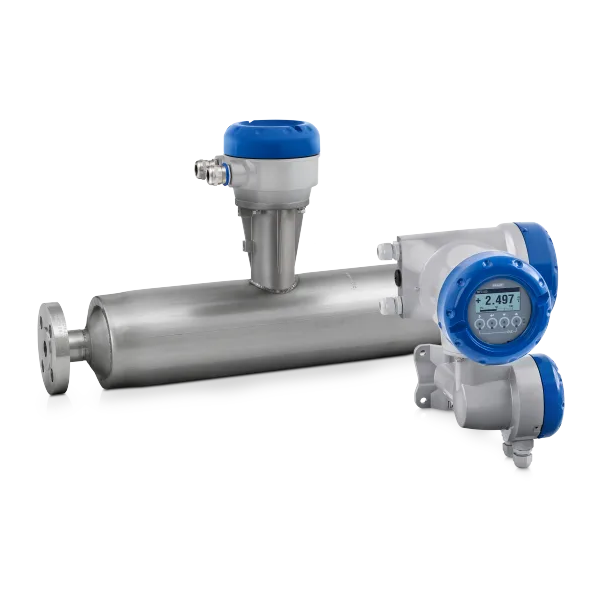

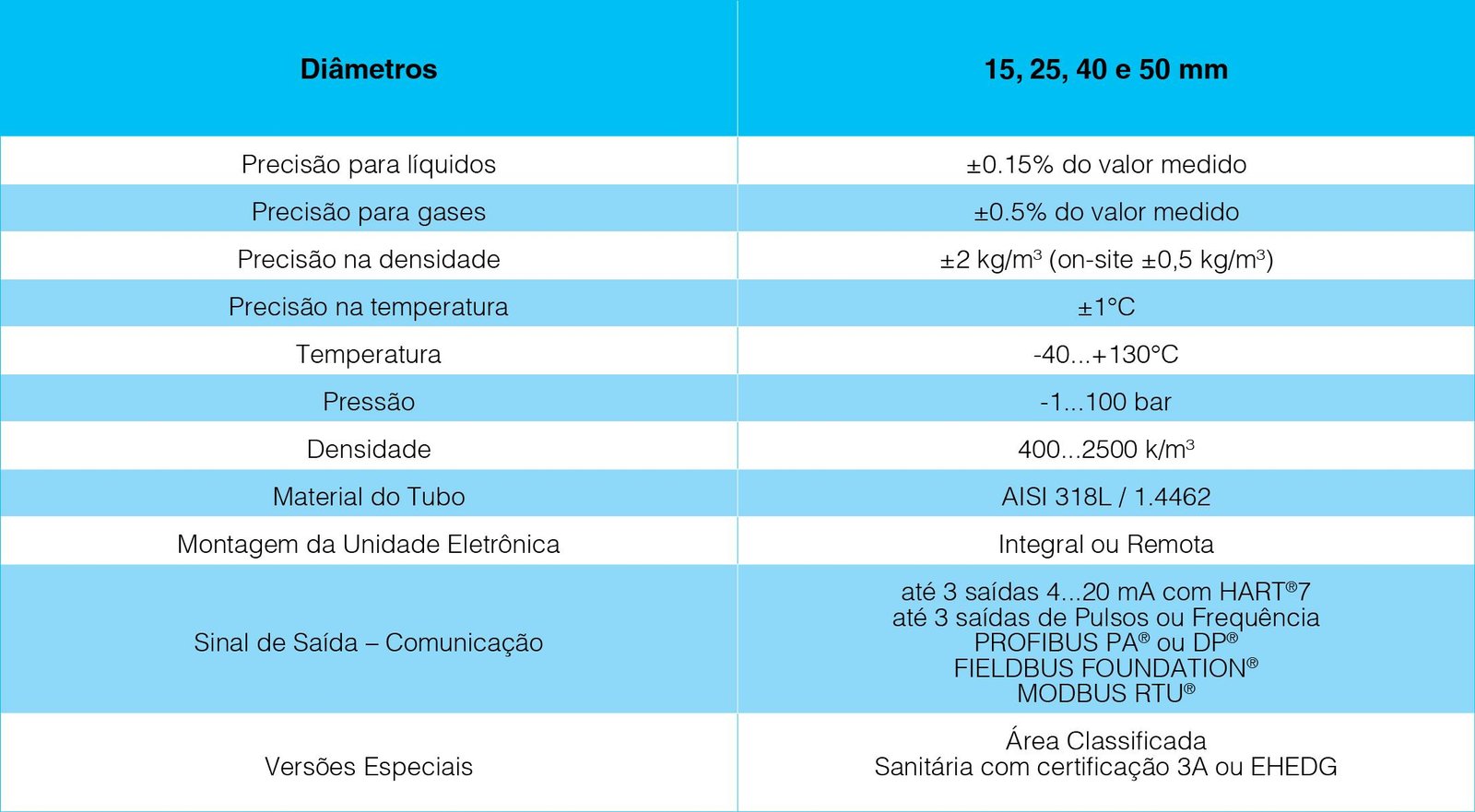

Medidor de Vazão Mássica Coriolis – OPTIMASS 1400

Design de tubo reto duplo Gerenciamento de Gás Arrastado (EGM): o medidor mantém a operação com ar ou gás incorporado no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth ® segura (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Melhor relação preço/desempenho da categoria Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Divisor de fluxo otimizado para baixa perda de pressão Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Isolamento opcional, jaqueta de aquecimento ou portas de purga Sem crosstalk: resistente à instalação e efeitos de processo

Medidor de Vazão Mássica Coriolis – OPTIMASS 6400

Design de tubo dobrado. Gerenciamento de gás preso (EGM) mantém a operação mesmo com entradas de ar ou gás no meio. O único medidor de vazão de massa coriolis no mercado que permite. acesso sem fio seguro via Bluetooth / HART. Certificação SIL 2/3 segundo para IEC 61508-2010, até DN200 / 8 ″. Processamento de sinal rápido e totalmente digital. Auto drenagem quando montado verticalmente. Drenagem facilitada quando montado na vertical Sem crosstalk: resistente aos efeitos de instalação e processo.

Outras variantes do produto:

Versão OPTIMASS 6400 - Alimentos e bebidas

Medidor de fluxo de massa Coriolis para aplicações avançadas de alimentos e bebidas

 Versão OPTIMASS 6400 - Marítima

Medidor de vazão de massa Coriolis para aplicações avançadas de combustível de navio na indústria naval

• Fluxo de massa de alta precisão, fluxo de volume e medição de densidade para monitoramento de consumo de combustível de MGO, MDO, LNG e outros líquidos.

• Adequado para temperaturas extremas de processo.

• Aprovações marítimas: DNV GL, CCS, LR, ABS, CCS, RINA, KR.

Diâmetros 8, 10, 15, 25, 50, 80 e 100 mm

Precisão para líquidos	±0.10% do valor medido
Precisão para gases	±0.35% do valor medido
Precisão na densidade	±2 kg/m³ (on-site ± 0,5 kg/m³)
Precisão na temperatura	±1ºC
Temperatura	-200...+400ºC -328...+752°F
Pressão	-1...100 bar
Densidade	400...3000 k/m³
Material do Tubo	Duplex (UNS S3 1803) Super Duplex (UNS S32750)
Montagem da Unidade Eletrônica	Integral ou Remota
Sinal de Saída - Comunicação	até 3 saídas 4...20 mA com HART®7 até saídas de Pulsos ou Frequência PROFIBUS PA® ou DP® FIELDBUS FOUNDATION® MODBUS RTU®
Versões Especiais	Área Classificada Transferência de Custódia / Medição Fiscal

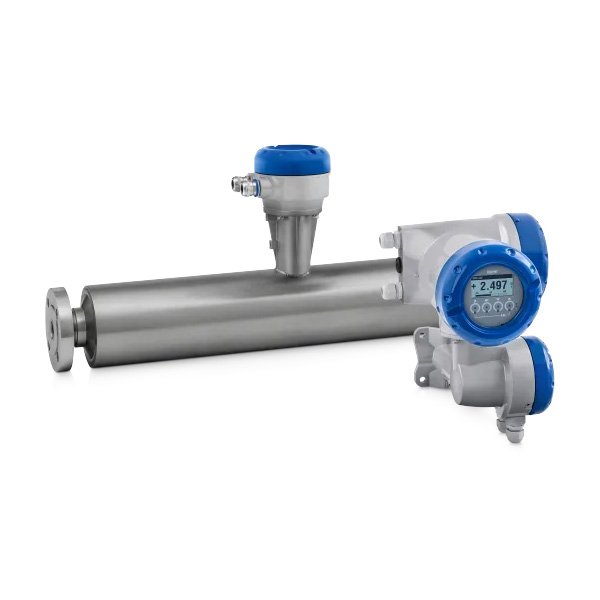

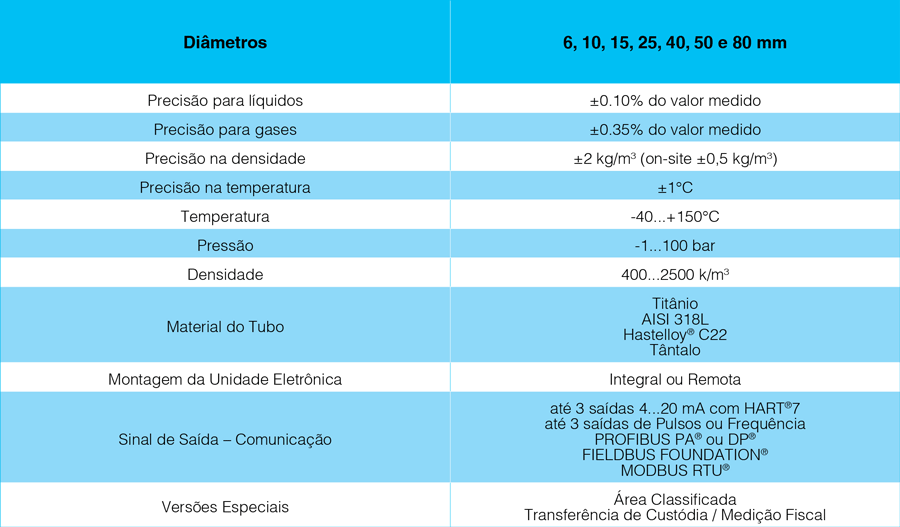

Medidor de Vazão Mássica Coriolis – OPTIMASS 7400

Design de tubo reto único Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Medição de massa, densidade e fluxo de volume de alta precisão (±0,1% de MV) Maior classe de precisão OIML de 0,3 para transferência de custódia (CT) Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Disponível em quatro materiais de sensor: titânio, aço inoxidável, Hastelloy ou tântalo Com tamanho de sensor DN80 / 3" em titânio ou Hastelloy é o maior medidor de tubo reto único do mercado Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Muitas opções (traçado de calor, porta de purga, etc.) Sem crosstalk: resistente à instalação e efeitos de processo Várias aprovações e certificações (higiênicas, transferência de custódia, marítimas, áreas perigosas, etc.)

Medidor de Vazão Eletromagnético – OPTIFLUX 1050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Revestimento PFA reforçado: Superfície lisa, excelente resistência química Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Precisão de medição padrão: ±0,5% ou ±1 mm/s do valor medido (MV) Nenhuma manutenção necessária

Condições de funcionamento

• Pressão do processo                                    máx 16 bar/
                                                                             230 psig
• Temperatura de processo                          -25...+120°C/
                                                                            -13...+248°F

---

Materiais

• Revestimento                                                  PFA

---

Conexões de processo

• Conexões de flange                                        EN (1092-1): DN10...150/
                                                                               ASME (B 16.5): ⅜…6"
                                                                                JIS (B 2220): 10...150A
• Classificação de pressão (EN 1092-1)           PN40
• Classificação de pressão (JIS B 2220)          20 mil
• Classificação de pressão (ASME B 16.5)       Classe 300#
• Outras conexões                                                Conexão wafer:
                                                                                 DN10...150
                                                                                  ⅜…6"
                                                                                  10...150A

---

Aprovações/ Padrões

• Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS

---

Comunicação

• Saídas analógicas                                           4...20 mA
• Saídas                                                                Pulso, frequência, status
• Saídas digitais                                                  20 mil

Medidor de Vazão Eletromagnético – OPTIFLUX 4050

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Eletrônica tropicalizada para uso em áreas com umidade extrema e chances de alagamento Excelente relação preço/desempenho Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Conversor de sinal com display ou como versão cega Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 2300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: até 1000:1) Nenhuma entrada/saída é necessária para a precisão OIML R49 classe 1 Maior faixa de diâmetro disponível no mercado Disponível com eletrodo de referência patenteado: instalação econômica sem anéis de aterramento Revestimento em PP ou borracha: excelente resistência química Opcional para instalação enterrada e inundação constante (IP68) Maior faixa de diâmetro aprovada para transferência de custódia Inviolável Precisão de medição padrão: ±0,2% ou ±1mm/s do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, KTW, WRAS, KIWA, etc.

---

---

---

---

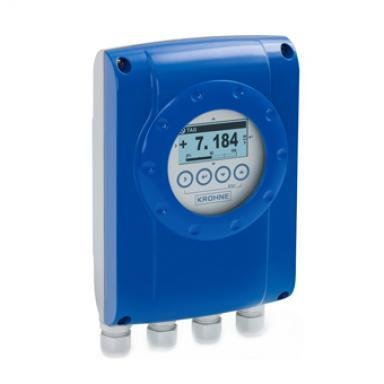

Conversor de sinais IFC 050

Saídas disponíveis: Corrente (HART®), pulso ativo, status e protocolo de comunicação Modbus (opcional); Operação intuitiva; Excelente custo/benefício; Invólucro moderno e robusto; Versões com e sem display; Simples instalação e start-up; Display gráfico luminoso; Conversão de sinal extremamente rápida. Saneamento; Alimentos & Bebidas; Aquecimento, ventilação & ar condicionado (HVAC); Agricultura; Siderurgia. Tratamento de água e efluentes; Linhas de distribuição de água; Instalações de irrigação; Captação de água; Estações de limpeza CIP.

DADOS TÉCNICOS

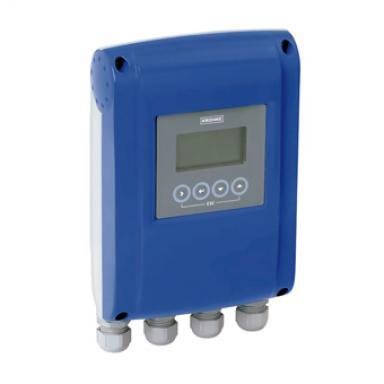

Conversor de sinais IFC 100

Compatível com os sensores OPTIFLUX e WATERFLUX; Sensores com diâmetro 2,5 a 1200mm; Invólucro em alumínio revestido em poliéster ou aço inox (opção); Eletrônica tropicalizada para proteção contra humidade (opção); Saídas disponíveis: Corrente (HART®); Pulso, status; Protocolo de comunicação HART® Opção de entrada de controle; Valores claramente legíveis devido ao ângulo do invólucro do conversor de sinal que evita sujeira e poeira no visor; Excelente custo/benefício; Certificado para serviço em áreas explosivas (EX).

Conversor de sinais IFC 300

Alta precisão de medição e estabilidade a longo prazo: ±0,15%. Ótima estabilidade de ponto zero independente das propriedades do produto; Confiabilidade de medição superior devido aos seus diagnósticos integrados; Saídas disponíveis: Corrente (HART®); pulso e status; Entradas disponíveis: Entrada de controle e corrente; Adequado para tubulações parcialmente ou totalmente cheias; Aprovado para transferência de custódia conforme OIML R 49 e R 117-1, MI-001 e MI-005 (opcional); Medição de condutividade e temperatura integrada; Opção de referência virtual que dispensa a necessidade de anéis ou eletrodo de aterramento;

DADOS TÉCNICOS

UFM 8400 BR - Medidor de vazão ultrassônico tipo intrusivo

1 ou 2 canais de medição; Para Medição de água sem necessidade de interrupção da linha; Faixa de medição de 0,3 a 20 m/s (bidirecional); Para dutos de 100 (Ø4") a 3000mm (Ø120") de diâmetro; Precisão de ±1% (1 canal) ou ±0,7% ( 2 canais) do valor medido; Pressão até 80 bar; Classe de proteção dos sensores IP 66/67 (padrão) ou IP68 (opcional); Classe de proteção do conversor IP 66/67; Instalação com cintas bipartida ou tripartida de acordo com o diâmetro; Com sistema de válvulas para instalação e/ou remoção dos sensores em carga; Sinais de saída: Corrente (HART), pulso, frequência e/ou status; Protocolo de comunicação HART (padrão), PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus ou Modbus RS485; Alimentação de 100...230VCA 50/60Hz ou 24 V (CC/CA).

Medidor de vazão instalado sem a interrupção do fornecimento de água utilizando um ou dois pares de sensores ultrassônico diretamente na parede da tubulação por meio de uma cinta que a envolve e que posiciona os sensores.

OPTIWAVE 1560

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 30 metros, conforme a aplicação. Antena de lente PVDF DN70/3 pol., com feixe de 4°. Lente côncava com desenho autodrenante em condições de condensação. Display opcional na versão padrão. Comunicação 4…20 mA / HART 7 e Bluetooth conforme habilitação. Com homologação ANATEL.

Maior alcance para diferentes geometrias de instalação

O OPTIWAVE 1560 é um transmissor de nível por radar FMCW de 80 GHz para líquidos e sólidos. Combina alcance de até 30 metros com feixe de 4°, oferecendo uma alternativa para pontos de medição com maiores distâncias ou espaço restrito.

A seleção considera as características do produto, a geometria do recipiente, a faixa de operação e os obstáculos presentes no caminho do sinal.

Aplicações de destaque

• Tanques e silos estreitos.

• Pontos de medição com distâncias superiores a 15 metros.

• Aberturas restritas e instalações com obstáculos internos.

• Líquidos agitados ou pouco refletivos, conforme avaliação.

• Monitoramento de nível em rios e barragens, conforme as condições do ponto.

Antena de 4° e desenho autodrenante

A lente PVDF DN70/3 pol. possui desenho côncavo autodrenante em condições de condensação. Seu feixe de 4° favorece a seleção para instalações confinadas.

A montagem deve preservar espaço livre e considerar bocais, paredes, agitadores e demais elementos internos. A presença de um feixe estreito não elimina a necessidade de avaliar reflexos e condições de retorno do sinal.

Alcance e exatidão devem ser avaliados juntos

O alcance máximo publicado é de 30 metros. A especificação de ±2 mm em líquidos aplica-se às distâncias acima de 0,4 m até 10 m, nas condições de referência do fabricante.

Acima de 10 m, aplica-se ±0,02% da distância medida. Portanto, a exatidão não deve ser interpretada como ±2 mm em toda a faixa de 30 metros.

Configuração, diagnóstico e display

O instrumento pode ser configurado por Bluetooth com OPTICHECK Level Mobile em smartphone ou tablet, quando habilitado, ou por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. O display é opcional na versão padrão e não está disponível na versão com cabo integrado descrita nesta documentação.

Homologação ANATEL

O OPTIWAVE 1560 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Envie os dados da instalação

Para avaliar o modelo, compartilhe com a CONAUT o produto, a faixa de nível, as dimensões do tanque ou silo, as aberturas disponíveis e os obstáculos internos.

Especificações

Característica	OPTIWAVE 1560
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Líquidos e sólidos
Alcance máximo publicado	30 m
Antena	Lente PVDF DN70/3 pol., côncava e autodrenante
Ângulo do feixe	4°
Conexão roscada	G3 A ou 3 NPT, conforme configuração
Erro em líquidos até 10 m	±2 mm para distância acima de 0,4 m até 10 m, nas condições de referência
Erro em líquidos acima de 10 m	±0,02% da distância medida, até o limite de alcance do modelo
Display	Opcional na versão padrão; indisponível na versão com cabo integrado descrita
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc; com display, 14…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores. Aplicações com vibração exigem avaliação; a documentação Ex utilizada restringe esforço de vibração constante.

OPTIWAVE 1530

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 15 metros, conforme a aplicação. Antena de lente PVDF DN70/3 pol., com feixe de 4°. Lente côncava com desenho autodrenante em condições de condensação. Aplicações em sólidos e também em líquidos agitados ou pouco refletivos. Comunicação 4…20 mA / HART 7 e Bluetooth conforme habilitação. Com homologação ANATEL.

Medição de nível em sólidos e geometrias restritas

O OPTIWAVE 1530 é um transmissor de nível por radar FMCW de 80 GHz para minerais e outros sólidos. Também possui aplicações documentadas em líquidos agitados ou com baixa refletividade.

Seu alcance de até 15 metros e feixe de 4° oferecem uma combinação útil para instalações com espaço restrito. A seleção deve considerar o material, a superfície de medição, as dimensões do recipiente e os obstáculos internos.

Aplicações de destaque

• Silos e pequenos bunkers.

• Pilhas de materiais e correias transportadoras.

• Britadores e instalações de movimentação de minerais.

• Areia, cascalho, granulados e outros sólidos.

• Tanques estreitos com líquidos agitados ou pouco refletivos.

• Aplicações de saneamento envolvendo sólidos ou geometrias restritas.

Antena côncava e feixe de 4°

A lente PVDF DN70/3 pol. possui desenho côncavo autodrenante em condições de condensação. O feixe de 4° favorece a seleção para pontos estreitos, mas a montagem continua exigindo avaliação de paredes, bocais e demais elementos que possam gerar reflexos.

A eletrônica encapsulada integra a construção do instrumento. Instalações sujeitas a vibração devem ser avaliadas conforme a configuração; versões para áreas classificadas possuem condições especiais que restringem esforço de vibração constante.

Configuração e acompanhamento

Com Bluetooth habilitado, o OPTICHECK Level Mobile permite configurar e acompanhar o instrumento em smartphone ou tablet. A configuração também pode ser realizada por HART com OPTICHECK DTM.

O diagnóstico integrado OPTICHECK apoia a avaliação do instrumento e do processo. As condições de conexão e o acesso às ferramentas devem ser considerados no comissionamento.

Homologação ANATEL

O OPTIWAVE 1530 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Selecione conforme o material e a instalação

Informe à CONAUT o material, a faixa de nível, as dimensões do equipamento, os obstáculos e a presença de poeira, condensação, agitação ou vibração.



Especificações

Característica	OPTIWAVE 1530
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Minerais e outros sólidos; também líquidos agitados ou pouco refletivos
Alcance máximo publicado	15 m
Antena	Lente PVDF DN70/3 pol., côncava e autodrenante
Ângulo do feixe	4°
Conexão roscada	G3 A ou 3 NPT, conforme configuração
Erro em líquidos até 10 m	±5 mm para distância acima de 0,2 m até 10 m, nas condições de referência
Erro em líquidos acima de 10 m	±0,05% da distância medida, até o limite de alcance do modelo
Display local	Sem opção indicada na documentação de referência
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

A especificação de ±5 mm não se estende a toda a faixa de 15 metros. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores.
