OPTIWAVE 1540

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 15 metros, conforme a aplicação. Antena de lente PVDF DN40/1½ pol., com feixe de 8°. Aplicações em químicos, água, efluentes e determinados IBCs. Cálculo de vazão em canais abertos mediante configuração. Indicação de volume totalizado no display opcional, após parametrização. Comunicação 4…20 mA / HART 7 e Bluetooth conforme habilitação. Com homologação ANATEL.

Nível sem contato para líquidos químicos, água e efluentes

O OPTIWAVE 1540 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com maiores requisitos de exatidão em líquidos, além de aplicações com sólidos.

Com alcance de até 15 metros, antena de lente PVDF DN40/1½ pol. e feixe de 8°, pode ser utilizado em tanques, recipientes e estruturas de saneamento, conforme as condições da instalação.

Aplicações de destaque

• Armazenamento de produtos químicos.

• Tanques de água e efluentes.

• IBCs e determinados recipientes de material não condutor.

• Calhas e vertedores para cálculo de vazão a partir do nível.

• Monitoramento de canais, rios e extravasamentos.

• Aplicações com granulados, conforme avaliação técnica.

Medição em IBCs e recipientes plásticos

O OPTIWAVE 1540 pode medir através do teto de determinados recipientes não condutores. A viabilidade depende do material, da geometria, do produto e das condições de instalação.

Essa possibilidade permite avaliar uma montagem externa em aplicações específicas, sem instalar o instrumento diretamente no interior do recipiente. Condensação, acúmulos e características do teto devem ser considerados.

Do nível à vazão em canais abertos

O radar mede nível. Em uma calha ou vertedor, o instrumento pode calcular a vazão utilizando a relação hidráulica configurada para a estrutura.

O resultado depende das dimensões, do ponto de instalação, das condições hidráulicas e da parametrização. A exatidão da medição de nível, isoladamente, não determina a exatidão global da medição de vazão.

Volume totalizado no display opcional

Na versão padrão equipada com display opcional, o OPTIWAVE 1540 permite selecionar totalizadores para indicação local do volume acumulado, em unidades como m³ ou L.

Para essa aplicação, é necessário criar e gravar a curva nível-vazão no instrumento por PACTware/DTM ou OPTICHECK Level Mobile e configurar os parâmetros do totalizador. A curva não é criada somente pelo LCD.

O volume totalizado representa o escoamento acumulado ao longo do tempo. É uma grandeza diferente do volume instantaneamente contido em um tanque.

Configuração, diagnóstico e construção

O comissionamento pode ser realizado pelo OPTICHECK Level Mobile em smartphone ou tablet, com Bluetooth habilitado, ou por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo.

Há versões padrão e com cabo integrado. O display opcional está associado à versão padrão e não está disponível na versão com cabo integrado descrita nesta documentação. A proteção e as condições de submersão dependem da configuração e da montagem.

Homologação ANATEL

O OPTIWAVE 1540 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Avalie sua aplicação com a CONAUT

Informe o produto, a faixa de nível e as condições do processo. Para canais abertos, envie também o tipo e as dimensões da calha ou vertedor, a faixa de vazão e a necessidade de indicação local de volume totalizado.

Especificações

Característica	OPTIWAVE 1540
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Líquidos químicos, água, efluentes e sólidos
Alcance máximo publicado	15 m
Antena	Lente PVDF DN40/1½ pol.
Ângulo do feixe	8°
Conexão roscada	G1½ A ou 1½ NPT, conforme configuração
Erro em líquidos até 10 m	±2 mm para distância acima de 0,4 m até 10 m, nas condições de referência
Erro em líquidos acima de 10 m	±0,02% da distância medida, até o limite de alcance do modelo
Cálculo de vazão	A partir do nível e da relação hidráulica configurada
Indicação local de volume totalizado	Disponível na versão padrão com display opcional, após configuração da curva e do totalizador
Display	Opcional na versão padrão; indisponível na versão com cabo integrado descrita
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc; com display, 14…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

A especificação de ±2 mm não se estende a toda a faixa de 15 metros. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais apresentados referem-se a versões não Ex. Versões para áreas classificadas devem seguir o certificado e o manual suplementar aplicáveis, podendo apresentar limites menores.

A aplicação de totalização exige configuração e conferência do comportamento do instrumento conforme o projeto e a versão fornecida.

OPTIWAVE 1520

Medição sem contato por radar FMCW de 80 GHz. Alcance de até 10 metros, conforme a aplicação. Antena de lente PVDF DN40/1½ pol., com feixe de 8°. Ligação a dois fios, com saída 4…20 mA e comunicação HART 7. Configuração por Bluetooth com OPTICHECK Level Mobile, quando habilitado. Diagnóstico integrado OPTICHECK. Com homologação ANATEL.

Nível sem contato em água, efluentes e granulados

O OPTIWAVE 1520 é um transmissor de nível por radar FMCW de 80 GHz para aplicações com requisitos moderados de exatidão. O instrumento mede a distância até a superfície do produto e determina o nível sem manter uma sonda imersa no meio.

Com alcance de até 10 metros, pode ser aplicado em água tratada, águas residuais, lodo de esgoto e granulados. A seleção considera a faixa de medição, a geometria do recipiente e as condições do processo.

Aplicações de destaque

• Bacias de água e efluentes.

• Estações de bombeamento e elevatórias.

• Tanques abertos ou pressurizados, dentro dos limites da configuração.

• Pequenos silos de granulados, como areia e outros materiais.

• Pontos externos de medição, com versão e acessórios adequados ao ambiente.

Construção compacta e opções de instalação

A antena de lente PVDF DN40/1½ pol. possui feixe de 8°. Sua montagem faceada favorece a instalação em diferentes recipientes, respeitando o espaço livre necessário e a presença de obstáculos.

Há versões padrão e com cabo integrado. As condições de proteção contra chuva e inundação dependem da versão e da montagem. A compatibilidade do PVDF, das vedações e dos demais componentes expostos deve ser verificada para cada aplicação.

Configuração e diagnóstico

O aplicativo OPTICHECK Level Mobile permite configuração e acompanhamento por Bluetooth em smartphone ou tablet, quando o recurso estiver habilitado no instrumento. Também é possível configurar por HART com OPTICHECK DTM.

A tecnologia OPTICHECK integrada fornece diagnóstico para apoiar a avaliação do instrumento e do processo. Ferramentas compatíveis permitem verificação em campo.

Homologação ANATEL

O OPTIWAVE 1520 conta com homologação ANATEL. Consulte o documento correspondente na aba Downloads.

Precisa avaliar seu ponto de medição?

Informe à CONAUT o produto, a faixa de nível, as dimensões do recipiente e as condições de instalação para selecionar a configuração adequada.



Especificações

Característica	OPTIWAVE 1520
Princípio	Radar FMCW de 80 GHz, sem contato
Aplicações	Líquidos e granulados
Alcance máximo publicado	10 m
Antena	Lente PVDF DN40/1½ pol.
Ângulo do feixe	8°
Conexão roscada	G1½ A ou 1½ NPT, conforme configuração
Erro de medição em líquidos	±5 mm para distância acima de 0,2 m até 10 m, nas condições de referência
Display local	Sem opção indicada na documentação de referência
Ligação e saída	Dois fios; 4…20 mA / HART 7
Alimentação	12…35 Vcc, conforme carga do laço e configuração
Bluetooth	Conforme habilitação
Material da lente e do alojamento	PVDF
Pressão de processo	-1 a 5 bar, conforme conexão, configuração e acessórios
Temperatura na conexão de processo	-25 a +80 °C; com junta FKM/FPM da rosca G, mínimo de -15 °C
Temperatura ambiente	Versão padrão: -25 a +70 °C; versão com cabo integrado: -25 a +80 °C
Proteção	Conforme versão, montagem e condições documentadas de submersão
Homologação	ANATEL

Condições de aplicação

Os valores de erro são definidos nas condições de referência do fabricante. Em sólidos, o erro depende do produto e da aplicação. Distâncias próximas à antena seguem limites específicos da documentação.

Os limites gerais de pressão, temperatura e alimentação não substituem a avaliação da configuração fornecida. Consulte a ficha técnica e o manual para instalação, ligação elétrica e seleção de acessórios.

OPTIWAVE 15xx

Família KROHNE OPTIWAVE 15xx com homologação ANATEL.

Os transmissores OPTIWAVE 15xx utilizam radar FMCW de 80 GHz e possuem ligação a dois fios, com saída 4…20 mA e comunicação HART 7.

A seleção do modelo considera o produto, a distância, a geometria do recipiente, os obstáculos internos e as condições do processo. A família oferece diferentes combinações de alcance, antena, feixe e exatidão para atender esses requisitos.

A configuração pode ser realizada por Bluetooth com OPTICHECK Level Mobile em smartphone ou tablet, quando habilitado, ou por HART com OPTICHECK DTM.

Compare os modelos

Modelo	Aplicações de destaque	Alcance máximo publicado	Antena / feixe	Display
OPTIWAVE 1520	Água, efluentes e granulados	10 m	DN40 / 8°	Sem opção indicada
OPTIWAVE 1530	Sólidos, minerais e espaços estreitos; também líquidos agitados ou pouco refletivos	15 m	DN70 / 4°	Sem opção indicada
OPTIWAVE 1540	Químicos, IBCs e canais abertos	15 m	DN40 / 8°	Opcional na versão padrão
OPTIWAVE 1560	Líquidos e sólidos; maior distância e instalações restritas	30 m	DN70 / 4°	Opcional na versão padrão

Os alcances dependem da aplicação e das condições de instalação. A exatidão varia conforme modelo, distância e produto; consulte as condições na página individual. O display não está disponível na versão com cabo integrado descrita na documentação.



OPTIWAVE 1520

Água, efluentes e aplicações básicas.

Medição de nível sem contato em líquidos e granulados, com alcance de até 10 metros e feixe de 8°.

Conhecer o OPTIWAVE 1520



OPTIWAVE 1530

Sólidos e espaços estreitos.

Alcance de até 15 metros e feixe de 4° para minerais, outros sólidos e aplicações com líquidos agitados ou pouco refletivos.

Conhecer o OPTIWAVE 1530



OPTIWAVE 1540

Químicos, IBCs e canais abertos.

Alcance de até 15 metros, cálculo de vazão a partir do nível e indicação de volume totalizado no display opcional, após configuração.

Conhecer o OPTIWAVE 1540



OPTIWAVE 1560

Maior alcance e feixe estreito.

Medição de nível em líquidos e sólidos, com alcance de até 30 metros e feixe de 4° para instalações restritas.

Conhecer o OPTIWAVE 1560



A família KROHNE OPTIWAVE 15xx conta com homologação ANATEL para os modelos OPTIWAVE 1520, 1530, 1540 e 1560.

Sensor de Nível sem Contato – OPTIWAVE 7500

2 fios, alimentado por loop, com HART 7 A função de espectro de tanque vazio elimina falsos reflexos causados ​​por componentes internos do tanque Precisão de ±2 mm / ±0,08″ Grande variedade de conexões de flange e rosca PACTware, HART DD e DTM fornecidos gratuitamente com funcionalidade completa Diagnóstico extensivo do dispositivo acc. para NAMUR NE 107 Certificação SIL 2/3 para aplicações relacionadas à segurança Indústria química Indústria petroquímica, indústria de petróleo e gás Indústria de energia

O OPTIWAVE 7500 é um transmissor de nível de radar de 80 GHz (FMCW) de 2 fios para aplicações de líquidos exigentes envolvendo tanques estreitos com bicos longos e obstruções internas como agitadores ou bobinas de aquecimento. Seu ângulo de feixe muito pequeno e zona morta insignificante tornam este radar FMCW a escolha ideal para medição de nível contínua e sem contato em tanques extremamente pequenos e muito altos (até 100 m). O transmissor de nível é capaz até mesmo de medir através de tetos de tanques feitos de materiais não condutores. Suas antenas de lente PEEK e PTFE são insensíveis a depósitos e adequadas para ambientes corrosivos. Como as antenas são embutidas, não há intrusão no tanque.

O OPTIWAVE 7500 fornece leituras precisas mesmo em processos com níveis de mudança rápida. Pode ser usado em temperaturas de operação de até +200°C / +392°F e pressões de até 40 barg / 580 psig. Este transmissor de nível oferece uma ampla variedade de conexões de flange e rosca (a partir de ¾″). Ele vem com aprovações para uso em áreas perigosas, bem como amplo diagnóstico do dispositivo (de acordo com NE 107) e comunicação HART 7.

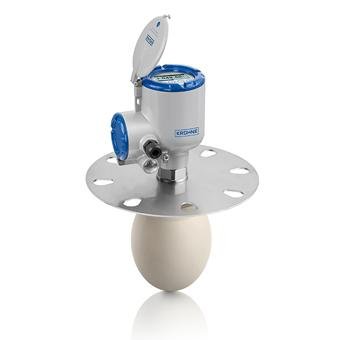

Sensor de Nível sem Contato - Optiwave 6400

2 fios, alimentado por loop, com HART 7 Configurações integradas para diferentes perfis de superfície Antenas de queda PP ou PTFE: Precisão de ±2 mm / ±0,08″ Conversor sobressalente compatível com todas as conexões de processo OPTIWAVE 6300 C Discos de flange de baixa pressão 316L de baixo custo Grande variedade de conexões de flange e rosca PACTware, HART DD e DTM fornecidos gratuitamente com funcionalidade completa Certificação SIL 2/3 para aplicações relacionadas à segurança Mineração e indústria de mineração Indústria química Indústria de alimentos e bebidas Indústria de ferro, aço e metal Indústria de energia Indústria de papel e celulose

O OPTIWAVE 6400 é um transmissor de nível de radar de 24 GHz (FMCW) de 2 fios para aplicações básicas com sólidos. Este radar é projetado para medição contínua e sem contato do nível de pedras, granulados plásticos, grãos de café e outros produtos no processamento de sólidos de diversas indústrias. O transmissor de nível possui uma antena Metallic Horn, bem como antenas PP e PTFE Drop. O design da antena Drop minimiza o dimensionamento e não é afetado pelo ângulo de repouso. Portanto, não há necessidade de kits caros de mira de antena ou sistemas de purga.

O OPTIWAVE 6400 fornece leituras precisas e confiáveis, apesar das superfícies irregulares do produto ou atmosferas empoeiradas. Devido ao seu pequeno ângulo de feixe e alta faixa dinâmica, o radar de 24 GHz pode medir distâncias de até 100 m / 328 pés. Isso o torna uma alternativa econômica e ainda mais poderosa aos transmissores de radar de pulso. Ele vem com aprovações para áreas perigosas e pode ser usado para atualizar radares em aplicações básicas que exigem maior precisão. O transmissor de radar oferece uma grande variedade de conexões de flange e rosca, incluindo flanges de disco de baixo custo para aplicações de baixa pressão. Extensões de antena opcionais podem ser selecionadas para se adequar a qualquer comprimento de bocal. Possui amplo diagnóstico do dispositivo (de acordo com NE 107) e comunicação HART 7.

Sensor de Nível sem Contato – OPTIWAVE 7400

2 fios, alimentado por loop, com HART 7 Peça distanciadora para aplicações não ex com sal fundido ou outros líquidos de alta temperatura de até +700°C / +1292°F Antenas de PTFE ou PEEK Drop Sistemas de aquecimento / resfriamento para evitar cristalização ou acúmulo em antenas metálicas Precisão de ±2 mm / ±0,08″ Segunda barreira de vedação METAGLAS para líquidos tóxicos e perigosos Extensões de antena para se adequar a qualquer comprimento de bico A função de espectro de tanque vazio elimina falsos reflexos causados ​​por componentes internos do tanque Grande variedade de conexões de flange e rosca O sistema de acoplamento rápido permite a remoção do conversor em condições de processo e rotação de 360° para facilitar a leitura do display Conversor compatível com todas as conexões flangeadas OPTIWAVE 7300 C PACTware, HART DD e DTM fornecidos gratuitamente com funcionalidade completa Diagnóstico extensivo do dispositivo acc. para NAMUR NE 107 Certificação SIL 2/3 para aplicações relacionadas à segurança Indústria química Indústria petroquímica, indústria de petróleo e gás Indústria de energia Indústria de ferro, aço e metal

O OPTIWAVE 7400 é um transmissor de nível de radar de 24 GHz (FMCW) de 2 fios para líquidos em ambientes agressivos, como tanques com agitadores contendo meios corrosivos. Ele é especialmente projetado para medição de nível contínua e sem contato sob condições extremas predominantes na indústria química, petroquímica, de energia, metal ou óleo e gás. O dispositivo possui antenas de chifre metálico, bem como antenas de PTFE e PEEK Drop para medir distâncias de até 100 m. As antenas Drop são perfeitamente adequadas para líquidos agressivos em tanques. Em aplicações com produtos tóxicos e perigosos, este radar pode ser equipado com uma segunda barreira de vedação METAGLAS.

O OPTIWAVE 7400 fornece leituras precisas mesmo em processos com níveis de mudança rápida. Possui aprovações para áreas classificadas e pode ser usado em condições de processo de até +200°C / +392°F e 100 barg / 1450 psig. Há também uma versão dedicada disponível para aplicações não ex com sal fundido ou outros líquidos de alta temperatura até +700°C / +1292°F. O transmissor de nível de radar vem com um sistema de acoplamento rápido, permitindo que o conversor seja removido em condições de processo e atualize radares obsoletos em aplicações de ponta, por exemplo, para obter recursos estendidos do dispositivo. O OPTIWAVE 7400 possui amplo diagnóstico do dispositivo (conforme NE 107), bem como comunicação HART 7.

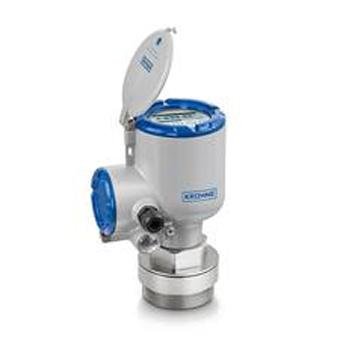

Sensor de Nível sem Contato - Optiwave 6500

2 fios, alimentado por loop, com HART 7 Alta dinâmica para visão clara apesar de atmosferas empoeiradas ou mídia de baixa reflexão A função de espectro de tanque vazio elimina falsos reflexos causados ​​por componentes internos do tanque Antenas de lente PEEK ou PTFE montadas embutidas. Extensão de antena de 112 mm / 4,4" para bicos longos Não afetado pelo ângulo de repouso Sistema de purga para limpeza de antenas Precisão de ±2 mm / ±0,08″ Grande variedade de conexões de flange e rosca Discos de flange de baixa pressão 316L de baixo custo PACTware, HART DD e DTM fornecidos gratuitamente com funcionalidade completa Diagnóstico extensivo do dispositivo acc. para NAMUR NE 107 Certificação SIL 2/3 para aplicações relacionadas à segurança Mineração e indústria de mineração Indústria química Indústria de alimentos e bebidas Indústria de energia, ferro, aço e indústria metalúrgica Indústria de papel e celulose

O OPTIWAVE 6500 é um transmissor de nível de radar de 80 GHz (FMCW) de 2 fios para aplicações exigentes com pós em atmosferas muito empoeiradas. Com seu pequeno ângulo de feixe, este radar é particularmente adequado para medição de nível contínua e sem contato em silos altos e estreitos, tremonhas ou contêineres de armazenamento de buffer de até 100 m / 328 pés. Devido a algoritmos específicos e à alta dinâmica do sinal do FMCW radar, o transmissor de nível é ideal para meios de baixa reflexão, poeira, superfícies irregulares ou silos com obstruções internas. Como possui antenas PEEK e PTFE Lens montadas embutidas, não há intrusão no tanque.

O OPTIWAVE 6500 fornece leituras precisas e confiáveis ​​em condições de processo com temperaturas de até +200°C / +392°F e pressões de até 40 barg / 580 psig. Oferece conexões de flange ou rosca, bem como uma extensão de antena opcional de 112 mm / 4,4" para a antena DN40 / 1,5". Comunicação HART 7.

Medidor de Vazão tipo Ultrassônico – OPTISONIC 3400

Medição de fluxo bidirecional em uma ampla faixa dinâmica Várias versões dedicadas para muitas aplicações industriais com líquidos condutores ou não condutores Para faixas estendidas de temperatura de processo Classificações de pressão baixa ou extrema disponíveis Sem influência da escala devido à configuração do canal direto Sensor extensivo e diagnósticos de processo (incl. NE 107) Jaqueta de aquecimento opcional Sem peças móveis, sem desgaste e sem perda de pressão Várias opções de comunicação digital Versão compacta ou montada em campo (incl. Comprimento do cabo de até 30m , classificação IP68 opcional)

Medidor de Vazão tipo Vortex – OPTISWIRL 4200

Versão com flange ou sanduíche (wafer) com economia de espaço (até DN100 / 4") Dispositivo multifuncional compacto para diversas condições de processo Cálculo integrado de calor bruto e líquido para vapor e água quente Válvula de fechamento opcional para permitir a substituição do sensor de pressão sem interrupção do processo Tecnologia avançada para filtragem de sinal (AVFD Advanced Vortex Frequency Detection) Redução integrada opcional do tamanho nominal para um grande intervalo de medição Aproximadamente. 45% menos custos de instalação em comparação com o medidor Vortex com sensores T e P externos e calculadora Também disponível como medidor Vortex duplo com dois sensores e conversores independentes em um dispositivo para medição redundante e aplicações com altos requisitos de segurança Também disponível como versão remota com caixa de campo para instalação do conversor a 50 m / 164 pés de distância do sensor Certificação SIL2/3 (para modo de operação alto, baixo ou contínuo)

Rotâmetro de área variável - Modelo 420

Medição de baixas vazões de gases e líquidos transparentes.

Medição de nível por borbulhamento (execução com válvula reguladora de pressão diferencial). OBS: Para Ø ¼".

Laboratórios / painéis devido às dimensões reduzidas do instrumento.

Acessórios:

► Proteção de acrílico: Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

Válvula reguladora de pressão diferencial é utilizada para:

a) Manter constante a vazão, mesmo com a variação da pressão de trabalho.

b) Medição de nível pelo método de borbulhamento em tanques sem pressão (com manômetro e tubo de imersão) ou em tanques pressurizados (com manômetro de pressão diferencial).

Rotâmetro de área variável - Modelo 440

Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda. Precisão: ± 2% do fundo de escala; Posição de instalação: Vertical; Sentido do fluxo: Ascendente; Pressão máxima: 10kgf/cm²; Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC; Juntas em neoprene, EPDM ou viton, mediante solicitação; Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta. É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas: a) Líquidos: 0,4 - 4m³/h; b) Gases: 6,4 - 64 Nm³/h. O diâmetro das conexões é determinado em função da faixa de vazão (escala).

Acessórios:

► Transmissor 4-20mA.

► Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

► Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

Obs.: O cliente deve informar a graduação.

Listas de peças e partes

1 - Porca de União

2 - Conexão ao processo (Roscada)

3 - Junta de Vedação ("O" ring)

4 - Limitador do Flutuador

5 - Flutuador

6 - Cone de Medição (Tubo)

7 - Haste

8 - Conexão ao processo ( para Mangueira)

9 - Conexão ao processo (Flangeada)

Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

Rotâmetro de área variável - Modelo 250

Acessórios:

► Contato: Tipo indutivo configuração Namur (2 fios) mod. RS3,5-N/SX (tipo de proteção ABNT/IEC:BR Ex ia IIC T6).

OBS: Quando forem utilizados contato(s) indutivo(s), é necessária a utilização de amplificado(es), opcionalmente, poderemos fornecer:

a)Amplificador Standard, montado no invólucro do medidor, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída a relê SPDT até 250 Vca - 4A, (Para área não classificada);

b)Amplificador intrinsecamente seguro, montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída a relê SPDT até 250 Vca - 4A;

Nota: A alimentação elétrica para o amplificador deverá ser informada pelo cliente.

►Transmissor de Sinal Eletrônico: Com saída intrinsecamente segura de 4 a 20 mA/HART e alimentação de 12 a 30 Vcc.

► Jaqueta de Aquecimento/Resfriamento: Utilizada quando houver a necessidade de se manter a temperatura do processo no medidor de vazão.

► Radiador (Defletor de Temperatura): Utilizado para dissipar o calor antes do invólucro do instrumento. (Acima de 125°C)

► Radiador (Defletor de Temperatura): Utilizado para dissipar o calor antes do invólucro do instrumento. (Acima de 125°C)

► Sistema de Amortecimento: Utilizado para estabilizar a indicação de vazão, quando o fluxo for instável ou pulsante, sob consulta.

Listas de peças e partes

1 - Flutuador

2 - Guia Inferior

3 - Porca

4 - Anel de Medição

5 - Conexão

6 - Corpo

7 - Invólucro
