Rotâmetro de Área Variável - VA 45

Simples, princípio de medição de baixo custo, sem energia auxiliar Acessórios de aço inoxidável: outros materiais opcionais Fios, flanges ou conexão da mangueira Temperaturas de processo: -20°Ca + 100°C Para a medição de gases em baixa pressão operacional até 1 bar Limite superior de medição para gases: 1,5-75 m3/h (ar: 20°C, 1.013 bar) Precisão 2,5% do valor medido acc. VDI/VDE 3513-2 (qG = 50%) Adequado para a medição de gases, em conformidade com a ficha de processo DVGW G 260 Variantes do conector.

Tubo de vidro com escala de fácil leitura Para uso em linhas de fornecimento de gás de fornos, gás de proteção ou sistemas de aquecimento

Flange: DN15…40 / ½…1½"; também NPT, G, conexão de mangueira -20…+100°C / -4…+212°F; máx. 1 barg / 14,5 psig

Rotâmetro de área variável - H 250 M40

Instalação simples e de baixo custo: capaz de medir e exibir sem fonte de alimentação auxiliar Modularidade e facilidade de manutenção exclusivas: interruptores de limite, 2 fios 4…20mA, totalizador com LCD e saída de pulso, interfaces fieldbus Dispositivo NE 107 e diagnóstico de aplicação com CFM (Continuous Float Monitoring), por exemplo, para detecção de bloqueio de flutuação Ex-conceito universal: à prova de explosão e intrinsecamente seguro Vários materiais de sensor de aço inoxidável e liga Invólucro de aço inoxidável opcional para atmosferas corrosivas Proteção de ingresso IP66 e IP68 / NEMA4X e NEMA6, IP69K opcional Valor da escala completa para líquidos: 10…120.000 l/h / 5…32.000 GPH Valor da escala completa para gases: 0,7…2800 m 3 /h / 25…100.000 SCFH Taxa de abertura 10:1 (opcional 100:1) Erro máximo de medição: ±1,6% (de acordo com VDI/VDE 3513-2) ou ±1,5% da escala completa Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A) Design higiênico opcional para uso na indústria alimentícia e farmacêutica

Rotâmetro de área variável - Modelo 440

Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda. Precisão: ± 2% do fundo de escala; Posição de instalação: Vertical; Sentido do fluxo: Ascendente; Pressão máxima: 10kgf/cm²; Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC; Juntas em neoprene, EPDM ou viton, mediante solicitação; Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta. É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas: a) Líquidos: 0,4 - 4m³/h; b) Gases: 6,4 - 64 Nm³/h. O diâmetro das conexões é determinado em função da faixa de vazão (escala).

Acessórios:

► Transmissor 4-20mA.

► Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

► Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

Obs.: O cliente deve informar a graduação.

Listas de peças e partes

1 - Porca de União

2 - Conexão ao processo (Roscada)

3 - Junta de Vedação ("O" ring)

4 - Limitador do Flutuador

5 - Flutuador

6 - Cone de Medição (Tubo)

7 - Haste

8 - Conexão ao processo ( para Mangueira)

9 - Conexão ao processo (Flangeada)

Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

Rotâmetro de área variável - Modelo 420

Medição de baixas vazões de gases e líquidos transparentes.

Medição de nível por borbulhamento (execução com válvula reguladora de pressão diferencial). OBS: Para Ø ¼".

Laboratórios / painéis devido às dimensões reduzidas do instrumento.

Acessórios:

► Proteção de acrílico: Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

Válvula reguladora de pressão diferencial é utilizada para:

a) Manter constante a vazão, mesmo com a variação da pressão de trabalho.

b) Medição de nível pelo método de borbulhamento em tanques sem pressão (com manômetro e tubo de imersão) ou em tanques pressurizados (com manômetro de pressão diferencial).

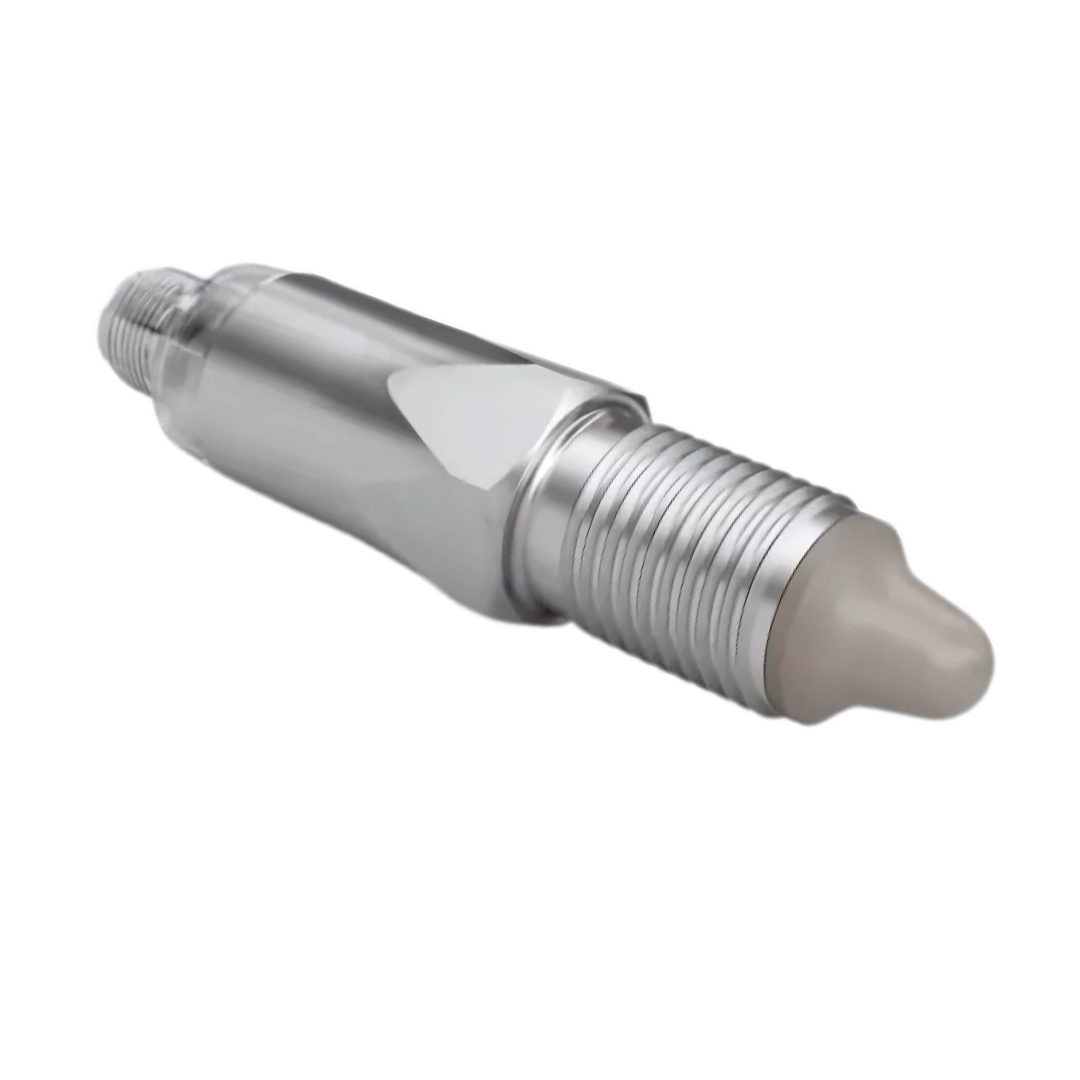

Sensor de Nível - OPTISWITCH 4000

Linha de eletrodos - SMARTPAT pH

Princípio de medição: Potenciométrico Range de medição: 0...14pH Sensor de temperatura incorporado PT 1000 Limites de temperatura: Range de temperatura pode variar de: -5 a +70°C e 0…+140°C (aplicações em CIP) Material do sensor: Vidro Diafragma: aberto ou cerâmica ou teflon (depende da aplicação) Sinal de saída: 4-20mA + HART® Opcional: Versão para área potencialmente explosiva Saneamento Alimentos e Bebidas Farmacêutica Química, petroquímica Papel e Celulose Mineração Controle de águas residuais da biologia Todos os tipos de neutralização em processos químicos Osmose Inversa Produção de fertilizantes Neutralização em águas residuais industriais

Calibração Off Line

Os sensores SMARTPAT são os únicos que podem ser conectados diretamente a um computador via OPTIBRIDGE (cabo de interface USB) para calibração offline e configuração com PACTware ™ FDT / DTM. Durante a calibração offline, os sensores podem ser limpos e regenerados ao mesmo tempo. Dependendo da finalidade da aplicação e do local, sua vida útil é até quatro vezes mais longa nestas circunstâncias.

Economia de tempo, dinheiro e esforço

Esta tecnologia reduz consideravelmente o preço do equipamento e os custos de manutenção do ponto de medição em comparação com qualquer outro sistema de medição concorrente. Além disso, a calibração offline reduz o tempo e o esforço de forma significativa. Ao mesmo tempo, aumenta a produtividade e a eficiência do ponto de medição.

Optibar P 1010

Design de economia de espaço para instalação em espaços limitados Precisão extraordinária de ± 0,25% Excelente estabilidade de temperatura Estabilidade a longo prazo: ± 0.1% dentro de 1 ano Design modular: combinação livre de opções de dispositivos, como conexões elétricas, material do diafragma, óleo de preenchimento, faixa de medição, conexões de processo Classe de proteção IP68 / NEMA 6P Aprovação ATEX / IECEx para a Zona 0 Medição de pressão absoluta e manométrica em gases e líquidos Construção e engenharia de instalações Tecnologia Ambiental Geração de energia Sistemas Hidráulicos e Pneumáticos Bombas e compressores

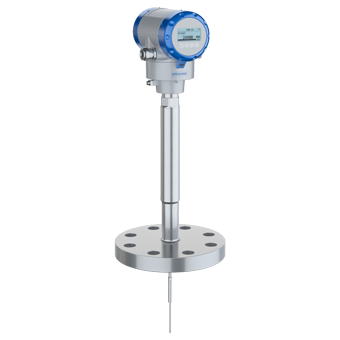

Sensor de Nível Tipo Radar – OPTIFLEX 6200

Projetado para suportar altas cargas de tração (<3,6 t) Algoritmo específico para mídia de baixa reflexão Proteção ESD (24 kV) para maior resistência a descargas eletrostáticas Diversos conversores e versões eletrônicas para facilitar o acesso ao dispositivo: Disponível na versão compacta (C) ou com conversor remoto (F) até 100 m/328 pés Carcaça horizontal ou vertical para se adequar a cada instalação O conversor é giratório e removível sob condições de processo e compatível com todos os transmissores de nível de radar guiado (TDR) anteriores fabricados pela KROHNE Proteção contra intempéries – protege o conversor em eventos climáticos extremos Carcaça de aço inoxidável para ambientes corrosivos SIL 2/3 (em preparação) Precisão de ±2 mm /±0,08" Relógio em tempo real para registro de eventos Garantia de 3 anos Medição do nível de líquidos em tanques de processamento para vários produtos químicos; Medição do volume de líquidos e sólidos para os tanques de armazenamento.

---

---

---

---

SMARTPAT ORP 8150

Certificação Ex Diafragmas abertos - sem contaminação ou bloqueio do eletrodo de referência Longa durabilidade e medição estável - Eletrólito duralídeo com alta proporção de KCl Baixa manutenção - alto potencial de economia de custos com calibração off-line sob condições controladas Com o conector integrado Pt1000 e VP2 padrão Medição de acordo com ISO 7027 / US EPA 180 Calibração simples com padrões de calibração de líquidos reutilizáveis Manutenção mínima devido ao sistema automático de limpeza ultra-sônica Sensor alimentado com loop de 2 fios com tecnologia de transmissor integrada Função de calibração off-line Eletrodo de platina puro e diafragma aberto para um serviço longo e medição de ORP confiável Água residual industrial Água residual municipal Química, petroquímica Todos os tipos de neutralização em processos químicos e proteção de osmose reversa Controle de biologia em águas residuais
