Medidor de Vazão Mássica Coriolis – OPTIMASS 1400

Design de tubo reto duplo Gerenciamento de Gás Arrastado (EGM): o medidor mantém a operação com ar ou gás incorporado no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth ® segura (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Melhor relação preço/desempenho da categoria Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Divisor de fluxo otimizado para baixa perda de pressão Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Isolamento opcional, jaqueta de aquecimento ou portas de purga Sem crosstalk: resistente à instalação e efeitos de processo

Medidor de Vazão Mássica Coriolis – OPTIMASS 6400

Design de tubo dobrado. Gerenciamento de gás preso (EGM) mantém a operação mesmo com entradas de ar ou gás no meio. O único medidor de vazão de massa coriolis no mercado que permite. acesso sem fio seguro via Bluetooth / HART. Certificação SIL 2/3 segundo para IEC 61508-2010, até DN200 / 8 ″. Processamento de sinal rápido e totalmente digital. Auto drenagem quando montado verticalmente. Drenagem facilitada quando montado na vertical Sem crosstalk: resistente aos efeitos de instalação e processo.

Outras variantes do produto:

Versão OPTIMASS 6400 - Alimentos e bebidas

Medidor de fluxo de massa Coriolis para aplicações avançadas de alimentos e bebidas

 Versão OPTIMASS 6400 - Marítima

Medidor de vazão de massa Coriolis para aplicações avançadas de combustível de navio na indústria naval

• Fluxo de massa de alta precisão, fluxo de volume e medição de densidade para monitoramento de consumo de combustível de MGO, MDO, LNG e outros líquidos.

• Adequado para temperaturas extremas de processo.

• Aprovações marítimas: DNV GL, CCS, LR, ABS, CCS, RINA, KR.

Diâmetros 8, 10, 15, 25, 50, 80 e 100 mm

Precisão para líquidos	±0.10% do valor medido
Precisão para gases	±0.35% do valor medido
Precisão na densidade	±2 kg/m³ (on-site ± 0,5 kg/m³)
Precisão na temperatura	±1ºC
Temperatura	-200...+400ºC -328...+752°F
Pressão	-1...100 bar
Densidade	400...3000 k/m³
Material do Tubo	Duplex (UNS S3 1803) Super Duplex (UNS S32750)
Montagem da Unidade Eletrônica	Integral ou Remota
Sinal de Saída - Comunicação	até 3 saídas 4...20 mA com HART®7 até saídas de Pulsos ou Frequência PROFIBUS PA® ou DP® FIELDBUS FOUNDATION® MODBUS RTU®
Versões Especiais	Área Classificada Transferência de Custódia / Medição Fiscal

Medidor de Vazão Mássica Coriolis – OPTIMASS 7400

Design de tubo reto único Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Medição de massa, densidade e fluxo de volume de alta precisão (±0,1% de MV) Maior classe de precisão OIML de 0,3 para transferência de custódia (CT) Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Disponível em quatro materiais de sensor: titânio, aço inoxidável, Hastelloy ou tântalo Com tamanho de sensor DN80 / 3" em titânio ou Hastelloy é o maior medidor de tubo reto único do mercado Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Muitas opções (traçado de calor, porta de purga, etc.) Sem crosstalk: resistente à instalação e efeitos de processo Várias aprovações e certificações (higiênicas, transferência de custódia, marítimas, áreas perigosas, etc.)

Medidor de Vazão Eletromagnético – OPTIFLUX 1050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Revestimento PFA reforçado: Superfície lisa, excelente resistência química Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Precisão de medição padrão: ±0,5% ou ±1 mm/s do valor medido (MV) Nenhuma manutenção necessária

Condições de funcionamento

• Pressão do processo                                    máx 16 bar/
                                                                             230 psig
• Temperatura de processo                          -25...+120°C/
                                                                            -13...+248°F

---

Materiais

• Revestimento                                                  PFA

---

Conexões de processo

• Conexões de flange                                        EN (1092-1): DN10...150/
                                                                               ASME (B 16.5): ⅜…6"
                                                                                JIS (B 2220): 10...150A
• Classificação de pressão (EN 1092-1)           PN40
• Classificação de pressão (JIS B 2220)          20 mil
• Classificação de pressão (ASME B 16.5)       Classe 300#
• Outras conexões                                                Conexão wafer:
                                                                                 DN10...150
                                                                                  ⅜…6"
                                                                                  10...150A

---

Aprovações/ Padrões

• Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS

---

Comunicação

• Saídas analógicas                                           4...20 mA
• Saídas                                                                Pulso, frequência, status
• Saídas digitais                                                  20 mil

Medidor de Vazão Eletromagnético – OPTIFLUX 2050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Eletrônica tropicalizada para uso em áreas com umidade extrema e chances de alagamento Revestimento em PP ou borracha dura: excelente resistência química Calibração úmida padrão Também disponível em construções específicas do cliente Conversor de sinal com display ou como versão cega Inviolável Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc.

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 4300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Para áreas perigosas: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Para transferência de custódia: OIML R49, OIML R-117; MI-001, MI-004, MI-005 Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944) Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 5300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Um dos EMFs mais precisos do mercado: Apenas ±0,15% / ±1 mm/s de erro do valor medido (MV) Padrão de transferência de autoridades metrológicas internacionais Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Resiste aos fluidos mais agressivos e abrasivos Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Totalmente resistente ao vácuo com material de sensor de cerâmica de alta tecnologia Eletrodos de cermet ou platina fundidos no local Primeiro EMF com tubo de medição de cerâmica em conformidade com a Diretiva de Equipamentos de Pressão Resistência à corrosão e choques de temperatura Disponível como flange ou versão sanduíche (wafer) Sem partes móveis, sem desgaste, sem perda de pressão

---

---

---

---

Conversor de sinais IFC 050

Saídas disponíveis: Corrente (HART®), pulso ativo, status e protocolo de comunicação Modbus (opcional); Operação intuitiva; Excelente custo/benefício; Invólucro moderno e robusto; Versões com e sem display; Simples instalação e start-up; Display gráfico luminoso; Conversão de sinal extremamente rápida. Saneamento; Alimentos & Bebidas; Aquecimento, ventilação & ar condicionado (HVAC); Agricultura; Siderurgia. Tratamento de água e efluentes; Linhas de distribuição de água; Instalações de irrigação; Captação de água; Estações de limpeza CIP.

DADOS TÉCNICOS

Conversor de sinais IFC 300

Alta precisão de medição e estabilidade a longo prazo: ±0,15%. Ótima estabilidade de ponto zero independente das propriedades do produto; Confiabilidade de medição superior devido aos seus diagnósticos integrados; Saídas disponíveis: Corrente (HART®); pulso e status; Entradas disponíveis: Entrada de controle e corrente; Adequado para tubulações parcialmente ou totalmente cheias; Aprovado para transferência de custódia conforme OIML R 49 e R 117-1, MI-001 e MI-005 (opcional); Medição de condutividade e temperatura integrada; Opção de referência virtual que dispensa a necessidade de anéis ou eletrodo de aterramento;

DADOS TÉCNICOS

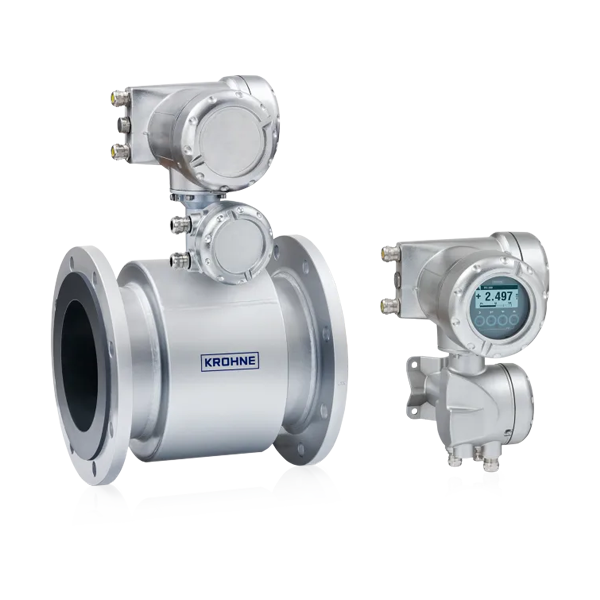

Medidor de Vazão - TIDALFLUX 2300 F

Medição de fluxo bidirecional em uma ampla faixa dinâmica Solução de medição fechada com medição de nível sem contato integrada patenteada Projetado para efluentes e lamas em tubulações/esgotos por gravidade Revestimento PUR quimicamente e resistente à abrasão Precisão: ±1% do valor medido (MV) Eletrodos sem contato com depósitos flutuantes Versão opcional para instalação direta em enterro e áreas alagadas (IP68) Calibração padrão de fábrica, sem necessidade de calibração no local Amplo medidor de vazão e diagnósticos de processo que excedem o requisito NE 107 Também para uso em áreas perigosas zona 1

---

---

---

---

UFM 8400 BR - Medidor de vazão ultrassônico tipo intrusivo

1 ou 2 canais de medição; Para Medição de água sem necessidade de interrupção da linha; Faixa de medição de 0,3 a 20 m/s (bidirecional); Para dutos de 100 (Ø4") a 3000mm (Ø120") de diâmetro; Precisão de ±1% (1 canal) ou ±0,7% ( 2 canais) do valor medido; Pressão até 80 bar; Classe de proteção dos sensores IP 66/67 (padrão) ou IP68 (opcional); Classe de proteção do conversor IP 66/67; Instalação com cintas bipartida ou tripartida de acordo com o diâmetro; Com sistema de válvulas para instalação e/ou remoção dos sensores em carga; Sinais de saída: Corrente (HART), pulso, frequência e/ou status; Protocolo de comunicação HART (padrão), PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus ou Modbus RS485; Alimentação de 100...230VCA 50/60Hz ou 24 V (CC/CA).

Medidor de vazão instalado sem a interrupção do fornecimento de água utilizando um ou dois pares de sensores ultrassônico diretamente na parede da tubulação por meio de uma cinta que a envolve e que posiciona os sensores.

Sensor de Nível sem Contato – OPTIWAVE 7400

2 fios, alimentado por loop, com HART 7 Peça distanciadora para aplicações não ex com sal fundido ou outros líquidos de alta temperatura de até +700°C / +1292°F Antenas de PTFE ou PEEK Drop Sistemas de aquecimento / resfriamento para evitar cristalização ou acúmulo em antenas metálicas Precisão de ±2 mm / ±0,08″ Segunda barreira de vedação METAGLAS para líquidos tóxicos e perigosos Extensões de antena para se adequar a qualquer comprimento de bico A função de espectro de tanque vazio elimina falsos reflexos causados ​​por componentes internos do tanque Grande variedade de conexões de flange e rosca O sistema de acoplamento rápido permite a remoção do conversor em condições de processo e rotação de 360° para facilitar a leitura do display Conversor compatível com todas as conexões flangeadas OPTIWAVE 7300 C PACTware, HART DD e DTM fornecidos gratuitamente com funcionalidade completa Diagnóstico extensivo do dispositivo acc. para NAMUR NE 107 Certificação SIL 2/3 para aplicações relacionadas à segurança Indústria química Indústria petroquímica, indústria de petróleo e gás Indústria de energia Indústria de ferro, aço e metal

O OPTIWAVE 7400 é um transmissor de nível de radar de 24 GHz (FMCW) de 2 fios para líquidos em ambientes agressivos, como tanques com agitadores contendo meios corrosivos. Ele é especialmente projetado para medição de nível contínua e sem contato sob condições extremas predominantes na indústria química, petroquímica, de energia, metal ou óleo e gás. O dispositivo possui antenas de chifre metálico, bem como antenas de PTFE e PEEK Drop para medir distâncias de até 100 m. As antenas Drop são perfeitamente adequadas para líquidos agressivos em tanques. Em aplicações com produtos tóxicos e perigosos, este radar pode ser equipado com uma segunda barreira de vedação METAGLAS.

O OPTIWAVE 7400 fornece leituras precisas mesmo em processos com níveis de mudança rápida. Possui aprovações para áreas classificadas e pode ser usado em condições de processo de até +200°C / +392°F e 100 barg / 1450 psig. Há também uma versão dedicada disponível para aplicações não ex com sal fundido ou outros líquidos de alta temperatura até +700°C / +1292°F. O transmissor de nível de radar vem com um sistema de acoplamento rápido, permitindo que o conversor seja removido em condições de processo e atualize radares obsoletos em aplicações de ponta, por exemplo, para obter recursos estendidos do dispositivo. O OPTIWAVE 7400 possui amplo diagnóstico do dispositivo (conforme NE 107), bem como comunicação HART 7.
