Medidor de Vazão Eletromagnético – OPTIFLUX 4300
Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Para áreas perigosas: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Para transferência de custódia: OIML R49, OIML R-117; MI-001, MI-004, MI-005 Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944) Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressãoCondições de funcionamento
| Pressão do processo | máx. 40 bar/ 580 psig |
| Temperatura do processo | -40…+180°C/ -40…+356°F |
Materiais
| Revestimento | PFA, PTFE, PUR, Borracha, ETFE |
Conexões de processo
| Conexões de flange | EN (1092-1): DN2.5…3000 ASME (B 16.5): ⅒…120" JIS (B 2220): 2,5…1000A |
| Classificação de pressão (EN 1092-1) | PN40 |
| Classificação de pressão (JIS B 2220) | 20 mil |
| Classificação de pressão (ASME B 16.5) | Classe 300#, Classe 600# |
Aprovações/Padrões
| Certificados/Aprovações Marítimas | ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS |
| Certificados/Aprovações Higiênicas | FDA |
| Certificados/Aprovações Ex | ATEX, cQPSus, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas discretas | Pulso, frequência, status |
| Saídas digitais | Fieldbus FOUNDATION, HART, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET |

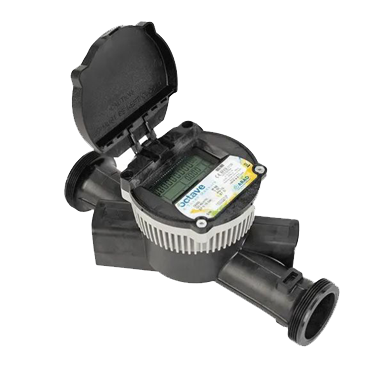

Octave - Medidor de água ultrassônico
Tecnologia avançada com dois pares de sensores ultrassônicos, assegurando medições precisas e confiáveis Corpo em Ferro Fundido, Aço Inoxidável ou Composite; DN 40mm a DN 300mm; Projeto robusto, sem partes móveis, Classe de proteção IP68; Alimentado por bateria - expectativa de vida de até 15 anos; Display programável (resolução e unidades de saída); Alta sensibilidade em velocidades baixas e medição bi-direcional; Ampla faixa de medição: - Até R500; Comunicação: Dois Pulsos (SSR); 4-20mA + Pulso (SSR); Modbus + Pulso; IoT; NFC; Datalogger incorporado para análise bidirecional e gestão de até 4.100 leituras, com ciclos automáticos de atualização e interface NFC/USB para configuração e coleta.Padrões
MID 2014/32 / UE (com base em OIML R49: 2013, EN 14154 e ISO 4064: 2014)
AWWA C750
WRAS
ACS
Água potável austaliana (AS / NZS 4020: 2005)
NSF
KTW
W-270
FM
Medidor de vazão sem necessidade de trechos retos - WATERFLUX
Montagem sem necessidade de trechos retos à montante e à jusante (0D:0D) em qualquer situação; Precisão ±0,2% do VM; Medição bidirecional (-12 a +12 m/s); Rangeabilidade 400:1 (0,03 ~ 12 m/s); Revestimento Rilsan ou Borracha; Diâmetro nominal 25 a 600 mm; Classe de proteção IP68; Disponível versão para transferência de custódia com certificação OIML R49 e MID-001; Livre de manutenção, sem partes móveis e sem obstrução da tubulação; Fácil integração com telemetria (saídas pulsadas ou MODBUS RTU).Tubo de medição com otimização de perfil de velocidade
Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.
O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.
Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.
Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.
• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013
Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é
Conceito de múltipla alimentação para qualquer local
O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.
A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação
Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.
1)Tensão induzida (proporcionalmente a velocidade do fluído)
2) Eletrodos
3) Campo Magnético
4) Campo de bobina
A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:
• 2 baterias integradas: 10 anos
• Bateria externa: 15 anos
Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.
Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.
A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.
Adequado para instalação subterrânea
Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.
| Dados Técnicos - WATERFLUX 3070 / 3050 / 3100 / 3300 - RILSAN | ||
|---|---|---|
| Sensor de vazão waterflux 3000 - RILSAN | ||
| Diâmetro nominal / Classes de pressões | Flange EN 1092-1 / ASME B16.5 | Rosca |
| DN 25 a DN 150mm - PN 16 | DN 25 (G1) | |
| DN 200mm - PN 10 ou PN 16 | DN 40 (G1.5) | |
| DN 250 a DN 600mm - PN 10 | ||
| Material dos flanges | DN 25 a 150mm: Aço Inox 316 | |
| DN200mm: Aço Inox 304 | ||
| DN 250 a 600mm: Aço Carbono | ||
| Material do tubo sensor: | DN 25 a 200mm: Liga metálica paramagnética | |
| DN 250 a 600mm: Aço Inox | ||
| Revestimento: | Polímetro Rilsan (Poliamida 11) | |
| Material do eletrodo: | Hastelloy C ou Aço Inox 304 | |
| Tipos de eletrodos: | Plano Fixo ou Pontiagudo "Sharp" (Autolimpante) | |
| Aterramento de referência: | Eletrodo de aterramento e anel de aterramento fixo (opcional) | |
| Grau de proteção: | Waterflux 3070 versões compacta e remota IP 68 | |
| Waterflux 3050, 3100, 3300 versão compacta 66/67 e para versão remota IP 68 | ||
| Medição bidirecional: | -12 a 12 m/s | |
| Rangeabilidade: | 400:1 (0,03 a 12 m/s) | |
| Eletrônicas IFC | ||
| Modelos de conversores: | IFC 070 (bateria) / IFC 050 / IFC 050P / IFC 100 / IFC 300 | |
| Invólucros: | Policarbonato (IFC 070) | |
| Inox ou alumínio com acabamento em poliéster (IFC 050, IFC 050P, IFC 100 e IFC 300) | ||
| Grau de proteção IP: | IP 68 (IFC 070) | |
| IP 66/67 (IFC 050P, IFC 100 e IFC 300) | ||
| Saídas | IFC 070: 2 Saídas de pulso, 2 Saídas de status | |
| IFC 050P: 4a20mA, 2 Saídas de pulsos, 1 Saída Status | ||
| IFC 100/300: 4a20mA, 2 Saídas de pulsos, 1 Saída de status | ||
| Comunicação: | IFC 050 - HART, Opcional: Modbus RTU | |
| IFC 050P - HART, Opcionais: Modbus RTU, Bluetooth e Lorawan | ||
| IFC 070 - Modbus RTU (opcional) | ||
| IFC 100 - HART | ||
| IFC 300 - HART, Opcionais: Modbus RTU ou Profibus PA/DP ou Fielbus ou PROFINET I/O | ||
| Alimentação: | IFC 070 - Versão com uma bateria (Lítio 3,6V, 19 Ah) - Vida útil até 8 anos dependendo da configuração | |
| IFC 070 - Versão com duas baterias (Lítio 3,6V, 38Ah) - Vida útil 10 anos | ||
| IFC 070 - Versão FlexPower 110 a 230VAC (alimentação externa + bateria) | ||
| IFC 070 - Versão FlexPower 10 a 30VDC (Paineis Solares, Energia eólica, etc + bateria) | ||
| IFC 050, 050P, 100 e 300 - 100...230VCA 50/60Hz ou 24VCC | ||
| Variáveis de Processo | ||
| Fluídos: | Água potável, água bruta, água de irrigação | |
| Condutividade mín: | 20 µS/cm (IFC 070) | |
| 5 µS/cm (IFC 050/ IFC 050P / IFC 100 / IFC 300) | ||
| Temperatura ambiente: | -25 a 65°C | |
| Temperatura do processo: | -5 a 70°C | |
| Montante: | 0D:0D DN (não necessário trecho reto para instalação) | |
| Jusante: | 0D:0D DN (não necessário trecho reto para instalação) | |
| Precisão: | IFC 050 / 050P: ±0,5% VM - Opcional: ±0,25% VM | |
| IFC 070: ±0,2% VM | ||
| IFC 100: ±0,3% VM | ||
| IFC 300: ±0,2% VM (1...64'') - Opcional: ±0,3% VM (>64'') | ||
| Aprovações | ||
| Aprovações para transferência de custódia: | OIML R49, MID MI-001, Portaria n°155 INMETRO | |
| Aprovações para água potável: | ACS, DVGW W270, NSF / ANSI 61, TZW, WRAS, Portaria INMETRO n°155 | |
Nota (1): Vazão Bidirecional
Nota (2): Opções de configuração waterflux 3070 / 3050 / 3100 / 3300
Nota (3): Opcional resinamento interno do tubo sensor
| Dados técnicos - WATERFLUX 3050 / 3100 / 3300 - BORRACHA | ||
|---|---|---|
| Sensor de vazão waterflux 3000 - Borracha | ||
| Diâmetro nominal / Classes de pressões: | Flange EN 1092-1 / ABNT NBR 7675 / ASME B16.5 | |
| DN 50 a DN 150mm - PN 16 | ||
| DN 200mm a 600mm - PN 10 ou PN 16 | ||
| >DN 600 - Sob Consulta | ||
| Material dos flanges: | Aço Carbono, AISI 304 ou AISI 316 | |
| Material do tubo sensor: | AISI 304 ou 316L | |
| Revestimento: | Borracha (A-35R10) | |
| Material do eletrodo: | Hastelloy C ou Aço Inox 304 | |
| Tipos de Eletrodos: | Plano fixo ou Pontiagudo "Sharp" (Autolimpante) | |
| Aterramento de referência: | Aletrodo de aterramento e anel de aterramento fixo (opcional) | |
| Grau de proteção | Versão compacta 66/67 ou versão remota IP 68 | |
| Medição bidirecional | -12 a 12 m/s | |
| Rangeabilidade | 400:1 (0,03 a 12 m/s) | |
| Eletrônicas IFC | ||
| Modelos dos conversores: | IFC 050 / 050P / 100 / 300 | |
| Invólucros do conversor: | Inox ou alumínio com acabamento em poliéster | |
| Grau de proteção IP: | IP 66/67 | |
| Saídas: | IFC 050: 4a20ma, 1 saída de pulso ou status | |
| IFC 050P: 4a20mA, 2 saídas de pulsos, 1 saída de status | ||
| IFC 100/300: 4a20mA, 2 Saídas de pulsos, 1 saída de status | ||
| Comunicação: | IFC 050 - HART, Opcional: Modbus RTU | |
| IFC 050P - HART, Opcionais: Modbus RTU, Bluetooth e Lorawan | ||
| IFC 100 - HART | ||
| IFC 300 - HART, Opcionais: Modbus RTU ou Profibus PA/DP ou Fielbus ou PROFINET I/O | ||
| Alimentação: | 100...230 VCA 50/60Hz ou 24VCC | |
| Variáveis de processo | ||
| Fluídos: | Àgua potável, água bruta, água de irrigação, água de efluentes | |
| Condutividade mínima: | 5 µS/cm | |
| Temperatura ambiente: | -25 a 65°C | |
| Temperatura do processo: | -5 a 100°C | |
| Montante: | 0D:0D DN (não necessário trecho reto para instalação) | |
| Jusante: | 0D:0D DN (não necessário trecho reto para instalação) | |
| Precisão: | IFC 050 / 050P: ±0,5% VM - Opcional: ±0,25% VM | |
| IFC 100: ±0,3% VM | ||
| IFC 300: ±0,2% VM (1...64'') - Opcional: ±0,3% VM (>64'') | ||
| Aprovações | ||
| Aprovações para água potável: | NSF / ANSI 61, Portaria INMETRO n°155 | |
Nota (1): Vazão Bidirecional
Nota (2): Opções de configuração waterflux 3070 / 3050 / 3100 / 3300
Nota (3): Opcional resinamento interno do tubo sensor
Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3300
Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Disponível com eletrodo de referência patenteado: não são necessários anéis de aterramento Apenas ±0,2% ou ±1mm/s de erro do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Não há necessidade de câmaras de medição Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Com aprovação CT para aplicações de medidor de calor (MID MI-004) Livre de manutenção: sem peças móveis, obstrução ou desgaste Versão compacta, montada em rack ou em campoTubo de medição com otimização de perfil de velocidade
Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.
O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.
Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.
Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.
• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013
Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é
Conceito de múltipla alimentação para qualquer local
O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.
A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação
Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.
1)Tensão induzida (proporcionalmente a velocidade do fluído)
2) Eletrodos
3) Campo Magnético
4) Campo de bobina
A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:
• 2 baterias integradas: 10 anos
• Bateria externa: 15 anos
Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.
Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.
A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.
Adequado para instalação subterrânea
Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.
Condições de funcionamento
| Pressão do processo | máx. 16 bar/ 230 psig |
| Temperatura do processo | -5…+70°C/ +23…+158°F |
Materiais
| Revestimento | Polímero de poliamida 11 (Rilsan) |
Conexões de processo
| Conexões de flange | EN (1092-1): DN25…600 ASME (B 16.5): 1…24" JIS (B 2220): 25…600A |
| Classificação de pressão (EN 1092-1) | PN16 |
| Classificação de pressão (JIS B 2220) | 10k |
| Classificação de pressão (ASME B 16.5) | Cl 150# |
| Conexões de rosca | Macho: G1, G1½, G2 |
Aprovações/Padrões
| Certificados/Aprovações Marítimas | ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS |
| Certificados/Aprovações Água Potável | DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas status | Interruptores de limite, pulso, frequência |
| Saídas digitais | Fieldbus FOUNDATION, HART, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET |
Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3050
Montagem sem necessidade de trechos retos à montante e à jusante (0D:0D) em qualquer situação; Precisão ±0,2% do VM; Medição bidirecional (-12 a +12 m/s); Rangeabilidade 400:1 (0,03 ~ 12 m/s); Revestimento Rilsan ou Borracha; Diâmetro nominal 25 a 600 mm; Classe de proteção IP68; Disponível versão para transferência de custódia com certificação OIML R49 e MID-001; Livre de manutenção, sem partes móveis e sem obstrução da tubulação; Fácil integração com telemetria (saídas pulsadas ou MODBUS RTU).Tubo de medição com otimização de perfil de velocidade
Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.
O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.
Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.
Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.
• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013
Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é
Conceito de múltipla alimentação para qualquer local
O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.
A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação
Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.
1)Tensão induzida (proporcionalmente a velocidade do fluído)
2) Eletrodos
3) Campo Magnético
4) Campo de bobina
A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:
• 2 baterias integradas: 10 anos
• Bateria externa: 15 anos
Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.
Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.
A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.
Adequado para instalação subterrânea
Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.
Condições de funcionamento
| Pressão do processo | máx. 16 bar/ 230 psig |
| Temperatura do processo | -5…+70°C/ +23…+158° |
Materiais
| Revestimento | Polímero de poliamida 11 (Rilsan) |
Conexões de processo
| Conexões de flange | EN (1092-1): DN25…600 ASME (B 16.5): 1…24" JIS (B 2220): 25…600A |
| Classificação de pressão (EN 1092-1) | PN16 |
| Classificação de pressão (JIS B 2220) | 10k |
| Classificação de pressão (ASME B 16.5) | Cl 150# |
| Conexões de rosca | Macho: G1, G1½, G2 |
Aprovações/Padrões
| Certificados/Aprovações Marítimas | ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS |
| Certificados/Aprovações Água Potável |
DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas discretas | Pulso, frequência, status |
| Saídas digitais | HART, Modbus RTU |
Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3070
Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Disponível com eletrodo de referência patenteado: não são necessários anéis de aterramento Alta precisão em fluxos de pico durante o dia e em fluxos baixos durante a noite Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Adequado para imersão em câmaras inundadas Alimentado por bateria para locais remotos Opção FlexPower para conexão de energia à rede elétrica, painel solar ou moinho de vento Opção exclusiva de Modbus de baixa potência para versão alimentada por bateria Versão compacta ou montada em campo Com aprovação CT para aplicações de medidor de calor (MID MI-004)Tubo de medição com otimização de perfil de velocidade
Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.
O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.
Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.
Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.
• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013
Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é
Conceito de múltipla alimentação para qualquer local
O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.
A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação
Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.
1)Tensão induzida (proporcionalmente a velocidade do fluído)
2) Eletrodos
3) Campo Magnético
4) Campo de bobina
A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:
• 2 baterias integradas: 10 anos
• Bateria externa: 15 anos
Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.
Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.
A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.
Adequado para instalação subterrânea
Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.
Condições de Funcionamento
| Pressão do processo | máx. 16 bar/ 230 psig |
| Temperatura do processo | -5…+70°C/ +23…+158°F |
Materiais
| Revestimento | Polímero de poliamida 11 (Rilsan) |
Conexões de processo
| Conexões de flange | EN (1092-1): DN25…600 ASME (B 16.5): 1…24" JIS (B 2220): 25…600A |
| Classificação de pressão (EN 1092-1) | PN16 |
| Classificação de pressão (JIS B 2220) | 10k |
| Classificação de pressão (ASME B 16.5) | Cl 150# |
| Conexões de rosca | Macho: G1, G1½, G2 |
Condições de instalação
| Saída | 0D |
| Corrida de entrada | 0D |
Aprovações/Padrões
| Certificados/Aprovações Água Potável | DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS |
Comunicação
| Saídas discretas | Pulso, Status |
| Saídas digitais | Modbus RTU |
Conversor de sinais IFC 050
Saídas disponíveis: Corrente (HART®), pulso ativo, status e protocolo de comunicação Modbus (opcional); Operação intuitiva; Excelente custo/benefício; Invólucro moderno e robusto; Versões com e sem display; Simples instalação e start-up; Display gráfico luminoso; Conversão de sinal extremamente rápida. Saneamento; Alimentos & Bebidas; Aquecimento, ventilação & ar condicionado (HVAC); Agricultura; Siderurgia. Tratamento de água e efluentes; Linhas de distribuição de água; Instalações de irrigação; Captação de água; Estações de limpeza CIP.DADOS TÉCNICOS
Conversor de sinais IFC 300
Alta precisão de medição e estabilidade a longo prazo: ±0,15%. Ótima estabilidade de ponto zero independente das propriedades do produto; Confiabilidade de medição superior devido aos seus diagnósticos integrados; Saídas disponíveis: Corrente (HART®); pulso e status; Entradas disponíveis: Entrada de controle e corrente; Adequado para tubulações parcialmente ou totalmente cheias; Aprovado para transferência de custódia conforme OIML R 49 e R 117-1, MI-001 e MI-005 (opcional); Medição de condutividade e temperatura integrada; Opção de referência virtual que dispensa a necessidade de anéis ou eletrodo de aterramento;DADOS TÉCNICOS
Conversor de sinais IFC 050P - Protocolos de Comunicação
Conversão de sinal extremamente rápida. Operação intuitiva; Excelente custo/benefício; Invólucro moderno e robusto; Versões com e sem display; Simples instalação e start-up; Display gráfico luminoso; Saneamento; Alimentos & Bebidas; Aquecimento, ventilação & ar condicionado (HVAC); Agricultura; Siderurgia. Tratamento de água e efluentes; Linhas de distribuição de água; Instalações de irrigação; Captação de água; Estações de limpeza CIP.DADOS TÉCNICOS

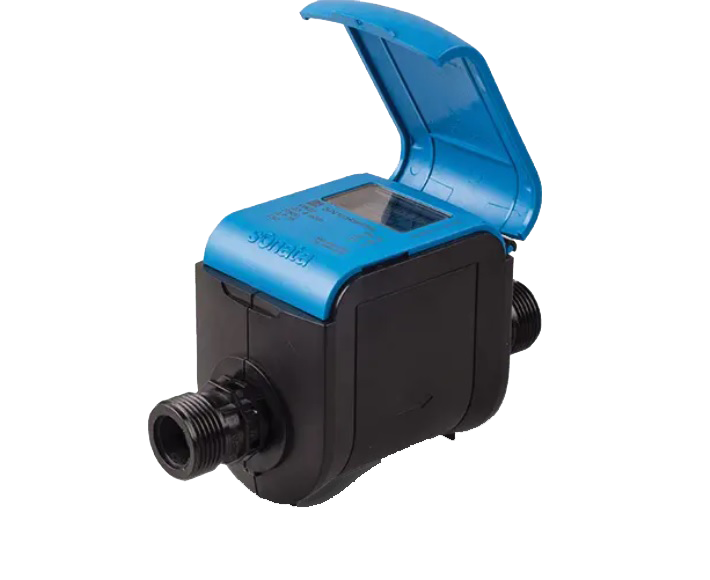

Sonata - Hidrômetro Digital (Medidor de água residencial ultrassônico)
Tecnologia avançada com um par de sensores ultrassônicos, assegurando medições precisas e confiáveis Corpo em composite reforçado; DN 20mm e DN 25mm; Projeto robusto, sem partes móveis, Classe de proteção IP68; Alimentado por bateria - expectativa de vida de até 15 anos; Display programável (resolução e unidades de saída); Alta sensibilidade em velocidades baixas e medição bi-direcional; Ampla faixa de medição - Até R800; Comunicação: Pulso (SSR), IoT, NFC; Datalogger incorporado para análise bidirecional e gestão de até 1.400 leituras, com ciclos automáticos de atualização e interface NFC/USB para configuração e coleta.Padrões:
MID 2014/32 / UE (com base em OIML R49: 2013, EN 14154 e ISO 4064: 2014)
NSF61 e NSF372
ACS
WRAS 1307073/1504700
KTW
BELGAQUA
IP68
Conversor de sinais IFC 100
Compatível com os sensores OPTIFLUX e WATERFLUX; Sensores com diâmetro 2,5 a 1200mm; Invólucro em alumínio revestido em poliéster ou aço inox (opção); Eletrônica tropicalizada para proteção contra humidade (opção); Saídas disponíveis: Corrente (HART®); Pulso, status; Protocolo de comunicação HART® Opção de entrada de controle; Valores claramente legíveis devido ao ângulo do invólucro do conversor de sinal que evita sujeira e poeira no visor; Excelente custo/benefício; Certificado para serviço em áreas explosivas (EX).
Gladiator - Hidrômetro volumetrico de água
Tecnologia de deslocamento positivo, opera por meio de um sistema de pistão rotativo; DN 15mm, DN 20 mm e DN 25mm; Corpo em composite reforçado / Classe de proteção IP68; Dispositivo totalizador: 5 (cinco) cilindros ciclométricos para indicação de metros cúbicos e 1 (um) cilindro ciclométrico e 3 (três) ponteiros em escala circular para indicação de submúltiplos; Alta precisão e ampla faixa de medição - Até R400.Padrões
MID 2014/32 / UE (com base em OIML R49 EN 14154 e ISO 4064: 2014)
WRAS 1307073/1504700
NMI 1413131
SAI SMK 40532
ACS
AS / NZS 4020: 2018
