Optibar P 2010

Design higiênico totalmente soldado com rugosidade superficial de Ra <0,4 μm Adequado para SIP (Esterilização no Local) e CIP (Limpeza no Local) Conexões de processo certificadas 3A Precisão extraordinária de ± 0,25% Excelente estabilidade de temperatura Estabilidade a longo prazo: ± 0,1% / ano (incerteza) Design modular: combinação livre de opções de dispositivos, como conexões elétricas, material do diafragma, óleo de preenchimento, faixa de medição, conexões de processo Classe de proteção IP68 / NEMA 6P Aprovação ATEX / IECEx para a Zona 0

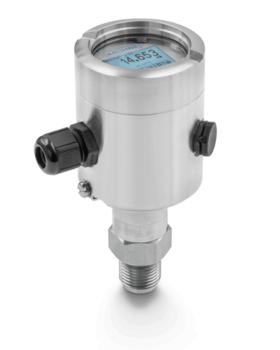

Optibar PM 3050

Precisão de medição até ± 0.1% Alta resistência à sobrecarga Construção totalmente soldada Resistente ao vácuo Tempos de resposta muito curtos (<50 ms) Facilmente programável com display opcional e módulo de ajuste Medição de pressão absoluta e manométrica de gases, vapores e líquidos Medição do nível hidrostático em tanques abertos Ferro, aço e metal Água e esgoto OEM / Automação

Medidor de Vazão Mássica Coriolis – OPTIMASS 3400

Projeto de tubo Z único Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Alta precisão: ±0,1% de MV para líquidos / ±0,5% de MV para gases Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Contenção de pressão secundária aprovada pela PED opcional até 30 barg / 435 psig Muitas opções (traçado de calor, porta de purga, etc.) Facilmente drenado e fácil de limpar Sem crosstalk: resistente à instalação e efeitos de processo

Medidor de vazão de massa Coriolis para aplicações de baixa vazão e dosagem

• Alta precisão (±0,1%) para gases e líquidos >0,3 kg/h / 0,01 lb/min; mantém a operação em uma ampla gama de frações de gás e condições de fluxo complexas (EGM)
• Classificação de pressão padrão até 300 bar / 4351 psi
• Flange: DN15 / ¹ / ₂ "; também conexões de rosca e braçadeira
• 3 x 4…20 mA, HART 7, Modbus, FF, Profibus-PA/DP, PROFINET, EtherNet/IP, Bluetooth

Medidor de Vazão tipo Ultrassônico – OPTISONIC 3400

Medição de fluxo bidirecional em uma ampla faixa dinâmica Várias versões dedicadas para muitas aplicações industriais com líquidos condutores ou não condutores Para faixas estendidas de temperatura de processo Classificações de pressão baixa ou extrema disponíveis Sem influência da escala devido à configuração do canal direto Sensor extensivo e diagnósticos de processo (incl. NE 107) Jaqueta de aquecimento opcional Sem peças móveis, sem desgaste e sem perda de pressão Várias opções de comunicação digital Versão compacta ou montada em campo (incl. Comprimento do cabo de até 30m , classificação IP68 opcional)

Medidor de Vazão tipo Vortex – OPTISWIRL 4200

Versão com flange ou sanduíche (wafer) com economia de espaço (até DN100 / 4") Dispositivo multifuncional compacto para diversas condições de processo Cálculo integrado de calor bruto e líquido para vapor e água quente Válvula de fechamento opcional para permitir a substituição do sensor de pressão sem interrupção do processo Tecnologia avançada para filtragem de sinal (AVFD Advanced Vortex Frequency Detection) Redução integrada opcional do tamanho nominal para um grande intervalo de medição Aproximadamente. 45% menos custos de instalação em comparação com o medidor Vortex com sensores T e P externos e calculadora Também disponível como medidor Vortex duplo com dois sensores e conversores independentes em um dispositivo para medição redundante e aplicações com altos requisitos de segurança Também disponível como versão remota com caixa de campo para instalação do conversor a 50 m / 164 pés de distância do sensor Certificação SIL2/3 (para modo de operação alto, baixo ou contínuo)

Rotâmetro de Área Variável - VA 45

Simples, princípio de medição de baixo custo, sem energia auxiliar Acessórios de aço inoxidável: outros materiais opcionais Fios, flanges ou conexão da mangueira Temperaturas de processo: -20°Ca + 100°C Para a medição de gases em baixa pressão operacional até 1 bar Limite superior de medição para gases: 1,5-75 m3/h (ar: 20°C, 1.013 bar) Precisão 2,5% do valor medido acc. VDI/VDE 3513-2 (qG = 50%) Adequado para a medição de gases, em conformidade com a ficha de processo DVGW G 260 Variantes do conector.

Tubo de vidro com escala de fácil leitura Para uso em linhas de fornecimento de gás de fornos, gás de proteção ou sistemas de aquecimento

Flange: DN15…40 / ½…1½"; também NPT, G, conexão de mangueira -20…+100°C / -4…+212°F; máx. 1 barg / 14,5 psig

Rotâmetro de área variável - Modelo 250

Acessórios:

► Contato: Tipo indutivo configuração Namur (2 fios) mod. RS3,5-N/SX (tipo de proteção ABNT/IEC:BR Ex ia IIC T6).

OBS: Quando forem utilizados contato(s) indutivo(s), é necessária a utilização de amplificado(es), opcionalmente, poderemos fornecer:

a)Amplificador Standard, montado no invólucro do medidor, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída a relê SPDT até 250 Vca - 4A, (Para área não classificada);

b)Amplificador intrinsecamente seguro, montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída a relê SPDT até 250 Vca - 4A;

Nota: A alimentação elétrica para o amplificador deverá ser informada pelo cliente.

►Transmissor de Sinal Eletrônico: Com saída intrinsecamente segura de 4 a 20 mA/HART e alimentação de 12 a 30 Vcc.

► Jaqueta de Aquecimento/Resfriamento: Utilizada quando houver a necessidade de se manter a temperatura do processo no medidor de vazão.

► Radiador (Defletor de Temperatura): Utilizado para dissipar o calor antes do invólucro do instrumento. (Acima de 125°C)

► Radiador (Defletor de Temperatura): Utilizado para dissipar o calor antes do invólucro do instrumento. (Acima de 125°C)

► Sistema de Amortecimento: Utilizado para estabilizar a indicação de vazão, quando o fluxo for instável ou pulsante, sob consulta.

Listas de peças e partes

1 - Flutuador

2 - Guia Inferior

3 - Porca

4 - Anel de Medição

5 - Conexão

6 - Corpo

7 - Invólucro

Rotâmetro de área variável - Modelo 400

Precisão: ± 2% do fundo de escala;

Faixa de medição: 1:10;

Posição de instalação: Vertical;

Sentido do fluxo: Ascendente;

Temperatura máxima: 120°C para execução standard, juntas disponíveis em neoprene, EPDM ou em vitron, mediante a solicitação;

Cone de medição fabricado em vidro borosilicato;

OS tipos de materiais utilizados estão descritos no 3° grupo do código do modelo, vide catálogo;

É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas:

a) Líquidos: 400 - 4000 l/h.

b) Gases: 6,4 - 64 Nm³/h.

OBS: Para vazões menores, são utilizadas molas, ou limitadores com a função de reduzir o impacto do flutuador.

Medição de gases e líquidos (translucidos); Líquidos corrosivos.

Acessórios:

►Contato Elétrico

►1) Contato mod. K 17 tipo Reed-Switch (bi-estável SPST até 250 Vca – 0,5 A): Pode ser utilizado a partir da escala 20 – 200 l/h (líquidos) ou 320 – 3200 Nl/h (ar).

OBS: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixa ção em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250 Vca – 4 A; 2).

► Proteção de acrílico:Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

►Escala dupla:Utilizada quando são necessárias indicações, o cliente deve informar a graduação.

►OBS:O medidor de vazão poderá ter vários acessórios, os quais estão mencionados no 6° grupo, vide catálogo.

Rotâmetro de área variável - Modelo 420

Medição de baixas vazões de gases e líquidos transparentes.

Medição de nível por borbulhamento (execução com válvula reguladora de pressão diferencial). OBS: Para Ø ¼".

Laboratórios / painéis devido às dimensões reduzidas do instrumento.

Acessórios:

► Proteção de acrílico: Utilizada com a finalidade de proteger o usuário contra a projeção de fragmentos do vidro ou do fluído em caso de quebra do cone.

Válvula reguladora de pressão diferencial é utilizada para:

a) Manter constante a vazão, mesmo com a variação da pressão de trabalho.

b) Medição de nível pelo método de borbulhamento em tanques sem pressão (com manômetro e tubo de imersão) ou em tanques pressurizados (com manômetro de pressão diferencial).

Rotâmetro de área variável - Modelo 440

Conexões: Rosca (NPT / BSP) Flange / Mangueira / Solda. Precisão: ± 2% do fundo de escala; Posição de instalação: Vertical; Sentido do fluxo: Ascendente; Pressão máxima: 10kgf/cm²; Temperatura máxima do cone de medição: polisulfona 120ºC ou policarbonato 40ºC; Juntas em neoprene, EPDM ou viton, mediante solicitação; Os tipos de materiais utilizados estão descritos no 3º grupo do código do modelo, outros materiais, sob consulta. É utilizada uma haste guia para o flutuador (mesmo material), a partir das seguintes escalas: a) Líquidos: 0,4 - 4m³/h; b) Gases: 6,4 - 64 Nm³/h. O diâmetro das conexões é determinado em função da faixa de vazão (escala).

Acessórios:

► Transmissor 4-20mA.

► Contato elétrico: Mod. K17 tipo Red-Switch (bi-estável) SPST até 250 Vca - 0,5A).

Obs.: Poderá ser fornecido opcionalmente com amplificador montado em caixa de ABS, com fixação em trilho DIN 35mm, com alimentação de 110 Vca, 220 Vca ou 24 Vcc e saída SPDT até 250Vca - 4A.

► Escala dupla: Utilizada quando são necessárias duas indicações, (unidade de engenharia distintas da vazão).

Obs.: O cliente deve informar a graduação.

Listas de peças e partes

1 - Porca de União

2 - Conexão ao processo (Roscada)

3 - Junta de Vedação ("O" ring)

4 - Limitador do Flutuador

5 - Flutuador

6 - Cone de Medição (Tubo)

7 - Haste

8 - Conexão ao processo ( para Mangueira)

9 - Conexão ao processo (Flangeada)

Obs.: As partes molhadas se referem aos itens 2, 3, 4, 5, 6, 7, 8 e 9

Rotâmetro DK 32/DK 34

Instalação simples e de baixo custo: Capaz de medir e exibir sem fonte de alimentação auxiliar Purgemeter com 2 interruptores de limite opcionais para monitoramento de fluxo Vários materiais de sensor de aço inoxidável e liga Passivação de superfície opcional com SilcoNert® 2000 para análise de nível de traço Proteção de entrada IP65/66 Valor de escala completa para líquidos: 1,6… 150 l/h / 0,4…40 GPH Valor de escala completa para gases: 16…4.800 l/h / 0,6…170 SCFH Razão de abertura de 10: 1 Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A) Aprovado para áreas perigosas Erro máximo de medição: ±4% (de acordo com VDI/VDE 3513-2) ou ±3% da escala completa

Rotâmetro de área variável - H 250 M40

Instalação simples e de baixo custo: capaz de medir e exibir sem fonte de alimentação auxiliar Modularidade e facilidade de manutenção exclusivas: interruptores de limite, 2 fios 4…20mA, totalizador com LCD e saída de pulso, interfaces fieldbus Dispositivo NE 107 e diagnóstico de aplicação com CFM (Continuous Float Monitoring), por exemplo, para detecção de bloqueio de flutuação Ex-conceito universal: à prova de explosão e intrinsecamente seguro Vários materiais de sensor de aço inoxidável e liga Invólucro de aço inoxidável opcional para atmosferas corrosivas Proteção de ingresso IP66 e IP68 / NEMA4X e NEMA6, IP69K opcional Valor da escala completa para líquidos: 10…120.000 l/h / 5…32.000 GPH Valor da escala completa para gases: 0,7…2800 m 3 /h / 25…100.000 SCFH Taxa de abertura 10:1 (opcional 100:1) Erro máximo de medição: ±1,6% (de acordo com VDI/VDE 3513-2) ou ±1,5% da escala completa Adequado para uso em sistemas instrumentados de segurança com SIL 2, em design redundante (1oo2) também em aplicações SIL 3 (dispositivo tipo A) Design higiênico opcional para uso na indústria alimentícia e farmacêutica
