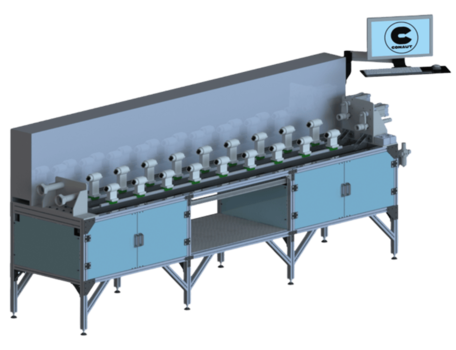

A Bancada Comparativa Mássica é um sistema semiautomático avançado de verificação, calibração e controle de qualidade (QA) projetado especificamente para testes metrológicos de medidores de água residenciais até vazão nominal Q3 4,0 m³/h e classe metrológica R800, conforme normas como OIML R49 e regulamentos do Inmetro. Utiliza o método comparativo mássico, empregando medidores de vazão Coriolis de alta precisão para medição direta da vazão mássica, convertida em volumétrica com correção de densidade em tempo real.
Essa abordagem minimiza erros associados a variações de temperatura, pressão e viscosidade, garantindo traçabilidade metrológica superior. A estrutura é construída em aço inoxidável (opcionalmente alumínio para ambientes menos corrosivos) para corpo, bandeja e reservatórios, assegurando durabilidade, higiene e resistência à corrosão. As linhas hidráulicas utilizam materiais resistentes à oxidação e pressões elevadas, com circuito integral em inox, incluindo válvulas esfera e Y com atuadores pneumáticos/manuais e visor de fluxo em bronze para monitoramento visual.
Características
- Capacidade e Ranges Operacionais:

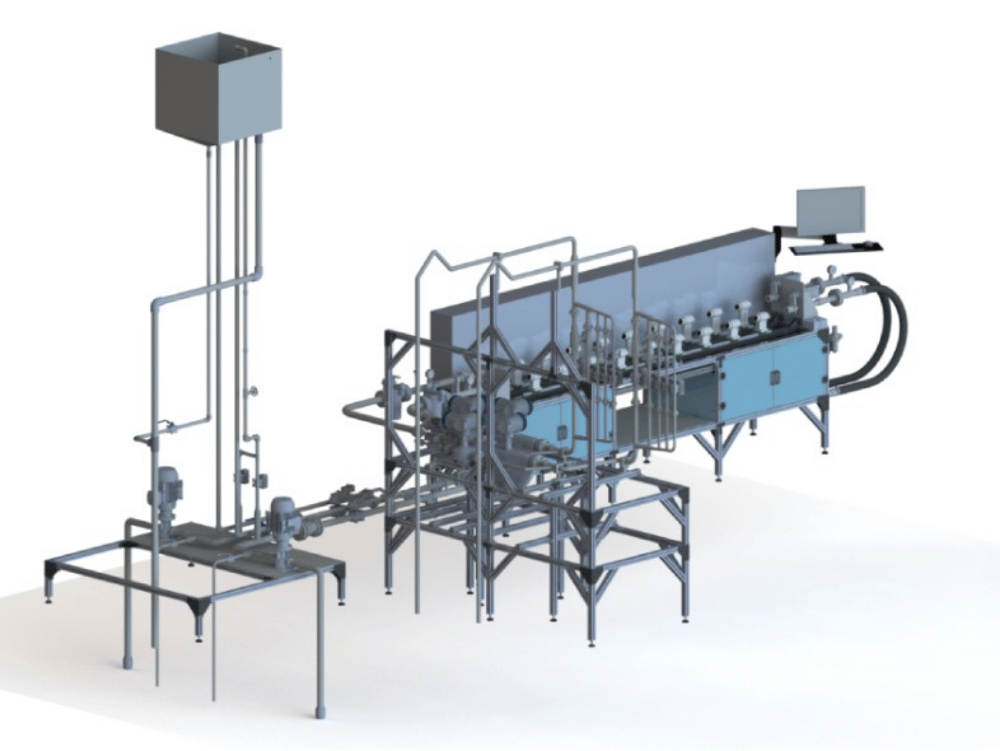

Suporta 10 a 20 posições de trabalho, com range de vazão de 0,0025 a 4,0 m³/h (otimizado para Q3 4,0 m³/h, R800) e pressão de 0 a 1,6 MPa (~16 bar). A pressurização é realizada via bombeamento com regulagem de velocidade para altas vazões ou reservatório elevado para baixas, garantindo estabilidade do fluxo.
- Capacidade Segurança e Monitoramento :
Inclui fechamento de linha via cilindro pneumático (manual ou automático), sensor indutivo para indicação de linha fechada, pressostato integrado para ar comprimido, sinaleiros para operação e alarme, transmissores de pressão (4-20 mA, escala 25 kgf/cm², resolução <0,02% FE) e temperatura (4-20 mA, escala 60°C, precisão >0,2%), ambos com calibração RBC. Indicadores bourdon imersos em glicerina (escalas 25/10 kgf/cm²) fornecem redundância analógica.
- Controle e Leitura:
Controle semiautomático de vazão/pressão via inversor de frequência, potenciômetro digital-PLC e válvulas manuais. Leitura dos medidores é manual via teclado, com opção de aplicativo móvel para captura remota de dados.

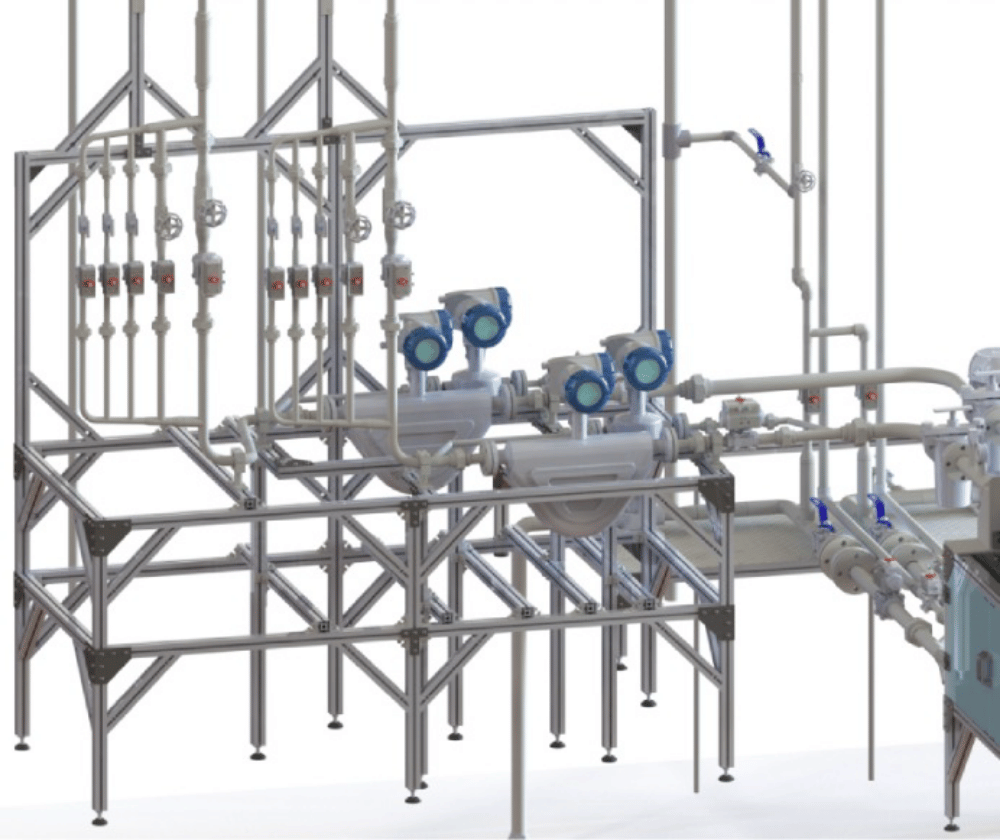

Medidores de Vazão Coriolis

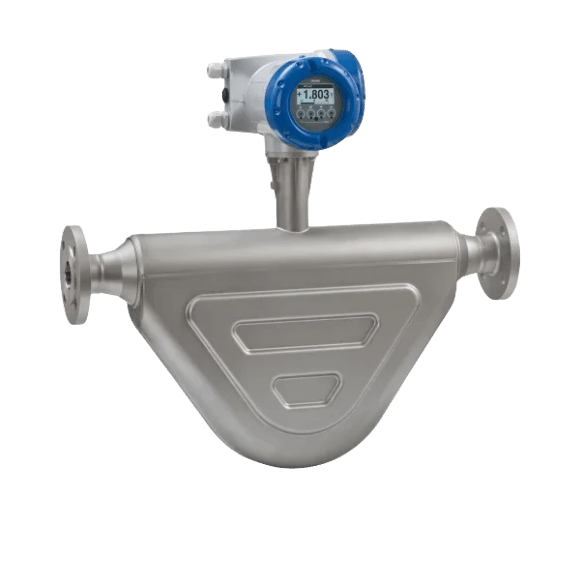

Os medidores Coriolis são o núcleo da bancada, operando pelo efeito Coriolis, onde o fluido passa por tubos vibrantes (formato U ou reto) acionados por bobinas eletromagnéticas. A vazão mássica gera uma defasagem de fase na vibração, detectada por sensores, proporcional à vazão. A frequência de ressonância varia com a densidade, permitindo medições simultâneas de vazão mássica, volume, densidade e temperatura.
-
Precisão e Conformidade Regulatória
A bancada alcança precisão mássica de ±0,15% para padrões de vazão e referência, ideal para verificar medidores residenciais R800 (Q3/Q1 = 800), com EMP de ±2% (Q2-Q4) e ±5% (Q1) conforme OIML R49. Atende a Portaria Inmetro nº 246/2000 (verificação subsequente até 31/07/2028) e o RTM da Portaria nº 155/2022, que define requisitos para medidores de água fria/quente, incluindo testes de durabilidade, sensibilidade a perturbações e perda de carga. Os medidores Coriolis garantem resolução fina para erros de linearidade, histerese e sobrecarga, com correções automáticas de densidade.
Automação e Integração
O sistema utiliza um controlador PLCnext com OPC UA como interface principal para configuração e operação, oferecendo gerenciamento intuitivo de testes e IHM compatível com Indústria 4.0. O protocolo MQTT é opcionalmente utilizado para transmissão de dados a complexos externos ao laboratório (ex.: sistemas MES/ERP ou monitoramento remoto via IoT). Os medidores Coriolis integram-se via Modbus RTU/TCP-IP, permitindo leitura em tempo real e ajustes precisos. A arquitetura suporta um sistema tipo API, com OPC UA expondo dados/comandos para integrações personalizadas.
Interface e Configuração
Operação via PC desktop (Core i5-13ª geração ou superior, 16 GB RAM, 512 GB SSD, Windows 11 Pro), com monitor 23" HDMI, mouse/teclado USB e leitor de código de barras/QR Code (USB ou Bluetooth). O painel inclui botões para ajuste de vazão e monitor com grandezas do processo. Inclui nobreak 600 VA e switch Ethernet 100/1000 Mbps (5 portas) para resiliência.
Integração com Banco de Dados
Suporta bancos de dados SQL locais (ex.: SQL Server ou MySQL) ou distribuídos (nuvem/rede corporativa), armazenando dados de calibração, logs e relatórios. OPC UA e MQTT facilitam exportação/sincronização de dados, garantindo rastreabilidade e conformidade regulatória.
Aplicações
Projetada para verificar medidores de água residenciais (Q3 4,0 m³/h, R800), a bancada é ideal para laboratórios metrológicos, concessionárias de água e indústrias que exigem alta precisão e conformidade com normas Inmetro, assegurando confiabilidade em medições de consumo doméstico.
-
