Medidor de Vazão Ultrassônico - OPTISONIC 7300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de abertura: 100:1) Correção de volume integrada para condições padrão (usando medição de pressão e temperatura) Com entradas de corrente para sensores externos de pressão e temperatura Transdutores de titânio de grau 29 aprovados pela NACE para máxima resistência à corrosão Bastante independente da densidade e composição do gás Projeto de passagem total: sem peças móveis, sem desgaste, sem perda de pressão Versão compacta ou montada em campo

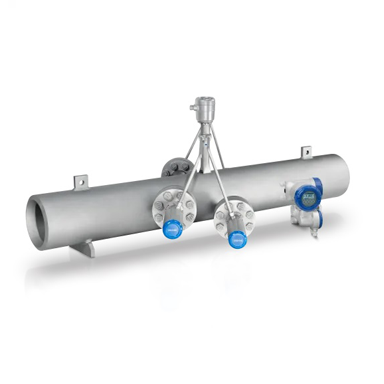

Medidor de Vazão Ultrassônico - OPTISONIC 8300

Medição de fluxo bidirecional em uma ampla faixa dinâmica Opção de computador de fluxo integrado: fluxo de massa e cálculo de entalpia de acordo com IAPWS-IF97 Entradas de corrente para sensores externos de pressão e temperatura Adequado para balanceamento de energia Alta precisão: <±1% de erro do valor medido (>DN150) Faixas de temperatura e pressão mais altas sob consulta Amplos diagnósticos e funções on-line para operação e verificação adequadas do medidor Pode ser certificado para medições de transferência de custódia (somente em alguns países aplicáveis) Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Nenhuma manutenção periódica ou recalibração necessária Caixa de conexão em aço inoxidável com certificação Ex d (316 L) Aprovações ATEX, IECEx, QPS e NEPSI

Medidor de Vazão Ultrassônico - ALTOSONIC III

Alternativa econômica para medidores de turbina mecânica ou medidores de deslocamento positivo Medição de fluxo bidirecional em uma ampla faixa dinâmica Excelente estabilidade e confiabilidade a longo prazo Fácil integração com o SUMMIT 8800 ou qualquer outro computador de fluxo aprovado Design de passagem total: sem peças móveis, sem desgaste, sem perda de pressão Nenhuma manutenção periódica ou recalibração necessária Disponível como versão compacta ou com conversor de fluxo remoto montado em campo

Medidor de Vazão Ultrassônico - ALTOSONIC 5

Medição de fluxo bidirecional com a mais ampla taxa de desativação certificada (75: 1) Configuração de caminho unica mais um caminho único vertical para diagnósticos Independente do perfil de fluxo (número de Reynolds) e variações do produto Faixa de viscosidade certificada até 1500 cSt Comprimento de instalação reduzido: até 5D com condicionador de fluxo Substituição do transdutor sob condições de processo Amplos recursos de diagnóstico: reconhecimento e visualização do perfil de fluxo completo Garantia de tubo completo: detecção integrada de gás arrastado Fácil integração com SUMMIT 8800 ou qualquer outro computador de fluxo aprovado Prova de pequenos volumes significativamente mais fácil Sem partes móveis, sem desgaste, sem perda de pressão

Medidor de Vazão Ultrassônico - ALTOSONIC V12

Família completa de produtos para a mais ampla gama de aplicações 12 cordas acústicas para excelente imunidade a redemoinhos e redundância integrada Caminho de diagnóstico dedicado para depósitos, sujeira ou alterações na rugosidade da superfície Nenhum condicionador de fluxo necessário Apenas tubulação de entrada reta 5D necessária para atender a AGA9, ISO 17089 e MID Primeiro medidor de vazão ultrassônico a receber a aprovação OIML R137 classe 0.5 da NMi Monitoramento gratuito baseado em condições (CBM) Opcional com o sistema KROHNE Care para avaliação 24 horas por dia, 7 dias por semana da integridade e precisão do medidor

Medidor de Oxigênio Dissolvido - OPTISENS ODO 2000

Medição precisa de oxigênio dissolvido na gama ppm com uma resolução de 0,01 ppm Estabilidade a longo prazo devido a obstrução reduzida por bico de limpeza de pulverização integrado Não é necessário fluxo de mídia Tempos de resposta rápidos para todas as aplicações Longos intervalos de manutenção: Vida útil da membrana óptica >1 ano (não exposta à luz solar) Calibração e configuração com o transmissor analítico MAC 100 Disco óptico facilmente trocável Opção de montagem em uma haste telescópica flexível ( SENSOFIT IMM 2000 ) ou através de um conjunto de fluxo ( SENSOFIT FLOW 2000 T ou SENSOFIT FLOW 2000 Flow Cell) Indústria de água e águas residuais Monitoramento de aeração em plantas de tratamento de águas e águas residuais

Tipo de Produto	Sensor analítico
Nome da família do produto	OPTISENS
Posicionamento de produto	Para aplicações de água e águas residuais
Variáveis ​​de medição	Oxigênio
Princípio de medição	Óptico
Mídia medida	Líquidos

Comunicação

Saídas analógicas	4…20 mA
Saídas digitais	Modbus RTU

Medidor de Vazão Mássica Coriolis – OPTIMASS 2400

Projeto de tubo reto duplo ou quatro Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth ® segura (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Medição de massa, densidade e fluxo de volume de alta precisão (±0,1% de MV / opcional ±0,05% de MV) Maior classe de precisão OIML de 0,3 para transferência de custódia (CT) Amplo sensor e diagnóstico de processo (incl. NE 107) Com compensação de pressão integral para medição de vazão e densidade Medição de temperatura integrada Divisor de fluxo otimizado para baixa perda de pressão Material do sensor de aço duplex ou aço super duplex Contenção de pressão secundária aprovada pela PED opcional até 150 barg / 2175 psig Rastreamento térmico opcional (isolamento, camisa de aquecimento) ou portas de purga Sem crosstalk: resistente à instalação e efeitos de processo



Condições de funcionamento

Pressão do processo	máx. 180 barg/ 2600 psig
Temperatura do processo	-45...+130°C /  -49...+266°F

Materiais

Tubo de medição

Aço inoxidável duplex (1.4462/318, aço inoxidável Super Duplex (1.4501 / Alloy 100)



 Conexões do processo

Conexões de flange	EN (1092-1): DN100...400 ASME (B16.5): 4...16'' JIS (B 2220): 100A
Classificação de pressão (EN 1092-1)	PN160



Classificação de pressão (EN 1092-1)	PN160
Classificação de pressão (JIS B 2220)	20k
Classificação de pressão (ASME B 16,5)	Cl 1500#
Conexões higiênicas	Braçadeira DIN (32676): DN 100 Grampo ISO (2852): 101,6 Tri-Clamp: 4" Parafuso para laticínios (DIN 11851): DN100 Flange asséptico (DIN 11844-2A): DN 100 SMS (1146): 101,6 mm IDF/ISS: 4"

Conexões do processo



Aprovações / Padrões

Certificados / Aprovações EX	ATEX, CSA, FM, IECEx, NEPSI
Certificados / Aprovações Higiênicas	CE 1935/2004, FDA
Certificados / Aprovações Marítimas	ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS
Certificados / Aprovações Outros	NACE



Comunicação

Saídas analógicas	4...20 mA
Saídas discretas	Frequência, interruptores de limite, pulso, status
Saídas digitais	Bluetooth, EtherNet/IP, FOUNDATION fielbus, HART, Profibus PA, PROFINET

Medidor de Vazão Mássica Coriolis – OPTIMASS 1400

Design de tubo reto duplo Gerenciamento de Gás Arrastado (EGM): o medidor mantém a operação com ar ou gás incorporado no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth ® segura (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Melhor relação preço/desempenho da categoria Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Divisor de fluxo otimizado para baixa perda de pressão Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Isolamento opcional, jaqueta de aquecimento ou portas de purga Sem crosstalk: resistente à instalação e efeitos de processo

Medidor de Vazão Mássica Coriolis – OPTIMASS 6400

Design de tubo dobrado. Gerenciamento de gás preso (EGM) mantém a operação mesmo com entradas de ar ou gás no meio. O único medidor de vazão de massa coriolis no mercado que permite. acesso sem fio seguro via Bluetooth / HART. Certificação SIL 2/3 segundo para IEC 61508-2010, até DN200 / 8 ″. Processamento de sinal rápido e totalmente digital. Auto drenagem quando montado verticalmente. Drenagem facilitada quando montado na vertical Sem crosstalk: resistente aos efeitos de instalação e processo.

Outras variantes do produto:

Versão OPTIMASS 6400 - Alimentos e bebidas

Medidor de fluxo de massa Coriolis para aplicações avançadas de alimentos e bebidas

 Versão OPTIMASS 6400 - Marítima

Medidor de vazão de massa Coriolis para aplicações avançadas de combustível de navio na indústria naval

• Fluxo de massa de alta precisão, fluxo de volume e medição de densidade para monitoramento de consumo de combustível de MGO, MDO, LNG e outros líquidos.

• Adequado para temperaturas extremas de processo.

• Aprovações marítimas: DNV GL, CCS, LR, ABS, CCS, RINA, KR.

Diâmetros 8, 10, 15, 25, 50, 80 e 100 mm

Precisão para líquidos	±0.10% do valor medido
Precisão para gases	±0.35% do valor medido
Precisão na densidade	±2 kg/m³ (on-site ± 0,5 kg/m³)
Precisão na temperatura	±1ºC
Temperatura	-200...+400ºC -328...+752°F
Pressão	-1...100 bar
Densidade	400...3000 k/m³
Material do Tubo	Duplex (UNS S3 1803) Super Duplex (UNS S32750)
Montagem da Unidade Eletrônica	Integral ou Remota
Sinal de Saída - Comunicação	até 3 saídas 4...20 mA com HART®7 até saídas de Pulsos ou Frequência PROFIBUS PA® ou DP® FIELDBUS FOUNDATION® MODBUS RTU®
Versões Especiais	Área Classificada Transferência de Custódia / Medição Fiscal

MALETA DE PITOMETRIA - SMART π 5.0 IA

Armazenamento em nuvem de fatores de velocidade, curvas de calibração e logs de perfil. Sincronismo entre maletas remotas via Wi-Fi, permitindo uso de MUC a distância. Interface segura com autenticação por login/senha e criptografia avançada. Velocidade de processamento: Cálculos em apenas 60 nanossegundos; Inteligência artificial: Análises precisas e detalhadas; Sincronização de coleta: Calibração de múltiplos pontos em tubulações de água; APP Exclusivo da CONAUT: uma experiência de usuário única com funcionalidades inovadoras; Segurança máxima: Criptografia de última geração; Bateria interna recarregável com autonomia superior a 50 dias. Datalogger automático e relatórios em PDF com curvas de velocidade e cálculo de erro. Maleta portátil IP67, pronta para transporte aéreo e operação em campo.

Aplicações Típicas

• Ensaios de campo em redes de abastecimento.
• Calibração de medidores eletromagnéticos e ultrassônicos.
• Estudos de balanço hídrico e determinação de perdas.



Medição e Normas

• Mapeamento de perfil de velocidade pelo método Log-Linear (11 pontos), com cálculo instantâneo de incerteza conforme ABNT ISO 3966:2013 e ISO-GUM.
• Coleta de sinal de corrente ou pulsos de medidor externo (MUC) para cálculo de erro entre o tubo de Pitot e o medidor.
• Calibração de medidor externo (MUC) com emissão de certificado rastreável.

Medidor de Vazão Mássica Coriolis – OPTIMASS 7400

Design de tubo reto único Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Medição de massa, densidade e fluxo de volume de alta precisão (±0,1% de MV) Maior classe de precisão OIML de 0,3 para transferência de custódia (CT) Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Disponível em quatro materiais de sensor: titânio, aço inoxidável, Hastelloy ou tântalo Com tamanho de sensor DN80 / 3" em titânio ou Hastelloy é o maior medidor de tubo reto único do mercado Contenção de pressão secundária aprovada pela PED opcional até 100 barg / 1450 psig Muitas opções (traçado de calor, porta de purga, etc.) Sem crosstalk: resistente à instalação e efeitos de processo Várias aprovações e certificações (higiênicas, transferência de custódia, marítimas, áreas perigosas, etc.)

Medidor de vazão Eletromagnético - OPTIFLUX 2000

Conexões flangeadas ASME, DIN, JIS de Ø25 a Ø3000mm; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimento em Poliuretano ou borracha; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (Com IFC 300); Certificação para serviço com água potável: Portaria n°155 INMETRO, KTW, KIWA, ACS, NSF / ANSI 61, WRAS; Certificação para serviço em área explosiva (Ex); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 2000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Flangeado
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 100°C
Classe de pressão máx:	0 (abs) a 40 bar (em função da temperatura)
Diâmetro do medidor:	DN 25 - 300 mm ...1" - 120"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ABNT NBR 7675:	DN 50 - 2000mm: PN 6, 10, 16, 25, 40
BS 4504:	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ASME B16.5:	DN 1" - 24": 150#, 300#, 600#, 900#, 1500# e 2500#.
AWWA Classe B, D e E:	DN 4" - 120": 86#, 150#, 175#, 275# e 300#
JIS:	DN 10 - 200mm: 10K e 20K
Temperatura
Revestimento	Temperatura de Processo
Borracha	-25 a +100°C
Poliuretano	-25 a + 60°C
Materiais
Tubo de medição:	AISI 304 ou 316L.
Flanges:	Aço carbono, AISI 304 ou AISI 316
Revestimento:	Poliuretano ou Borracha
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável:	KTW, KIWA, ACS, NSF / ANSI 61, WRAS
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)
Certificações Ex - Remoto
Ex e ia mb IIC T6...T3 Gb	DN 2,5...20mm
Ex d e ia IIC T6...T3 Gb	DN 2,5...150mm
Ex e ia q IIC T6...T3 Gb	DN 2,5...300mm
Ex e ia IIC T6...T3 Gb	DN 200...3000mm
Certificações Ex - Compacto
Ex e [ia Ga] mb IIC T4 Gb	Com eletrônica IFC 100C
Ex e [ia Ga] mb q IIC T4 ... T3 Gb
Ex d e [ia Ga] mb IIC T4 Gb
Ex e [ia Ga] mb IIC T4 Gb
Ex d e [ia Ga] IIC T6 … T3 Gb	Com eletrônica IFC 300C
Ex d e [ia Ga] mb IIC T6 … T3 Gb
Ex d e [ia Ga] q IIC T6 … T3 Gb
