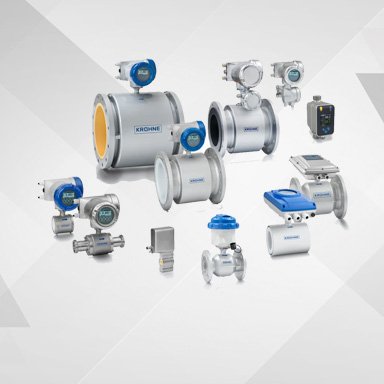

Medidor de Vazão Eletromagnético – OPTIFLUX 5000

Conexões wafer de Ø 2,5 a Ø100mm; Conexões flangeadas ASME, DIN EN 1092-1 de Ø15 a Ø300mm; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Cermet ou Platina; Revestimento em Cerâmica (óxido de alumínio ou óxido de zircônio); Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,15%; Certificação para serviço em área explosiva (Ex); Certificação FDA para materiais em contato com o fluído; Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Tipo de Produto	Componente de fluxo/equipamento auxiliar
Nome da família do produto	OPTIFLUX
Posicionamento de produto	Para combinação com conversores de sinal IFC 100 e IFC 300
Princípio de medição	Eletromagnético

Medidor de Vazão Eletromagnético – OPTIFLUX 5100

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Resiste aos fluidos mais agressivos e abrasivos Totalmente resistente ao vácuo com material de sensor de cerâmica de alta tecnologia Eletrodos de Cermet ou platina fundidos no local Primeiro EMF com tubo de medição de cerâmica em conformidade com a Diretiva de Equipamentos de Pressão Alta resistência à corrosão e choques de temperatura Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc. Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Disponível como flange ou versão sanduíche (wafer) Sem partes móveis, sem desgaste, sem perda de pressão

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 5300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Um dos EMFs mais precisos do mercado: Apenas ±0,15% / ±1 mm/s de erro do valor medido (MV) Padrão de transferência de autoridades metrológicas internacionais Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Resiste aos fluidos mais agressivos e abrasivos Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Totalmente resistente ao vácuo com material de sensor de cerâmica de alta tecnologia Eletrodos de cermet ou platina fundidos no local Primeiro EMF com tubo de medição de cerâmica em conformidade com a Diretiva de Equipamentos de Pressão Resistência à corrosão e choques de temperatura Disponível como flange ou versão sanduíche (wafer) Sem partes móveis, sem desgaste, sem perda de pressão

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 6000

Conexões sanitárias como Tri-clamp, SMS 1145, DIN 11850/11851 e ISO 2852; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio, Platina ou Níquel; Revestimento em Teflon® PFA; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (Com IFC 300); Certificação para transferência de custódia: MID MI-001 e MI-005; Certificação higiênica: 3A, EHEDG e FDA; Grau de proteção IP 66/67 ou IP 68 opcionalmente. Alimentos e Bebidas; Farmacêuticos; Cosméticos. Mistura, dosagem e divisão exata em lotes; Bebidas incluindo refrigerantes, cerveja, vinho e sucos de frutas; Leite e outros produtos lácteos; Bebidas contendo sólidos (iogurte com cereais, por exemplo); Drogas, soda cáustica, ácidos, proteínas e antibióticos;

Medidor de Vazão Eletromagnético – OPTIFLUX 6050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm) Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc. Versão compacta ou versão remota com caixa de montagem na parede (com ou sem display) Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil Em conformidade com os regulamentos FDA e EC1935/2004 Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 6100

Medição de fluxo bidirecional em uma ampla faixa dinâmica Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm) Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc. Versão compacta ou versão remota com caixa para montagem na parede e opção de aço inoxidável Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil Certificado para 3A, EHEDG; está em conformidade com os regulamentos FDA e EC1935/2004 Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Diagnóstico incluindo condutividade, erro de eletrodo, temperatura do processo, tubo vazio, etc.

---

---

---

---

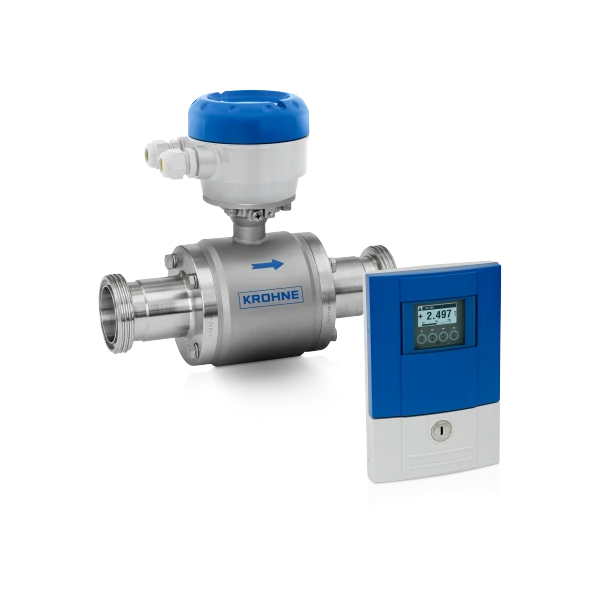

Medidor de Vazão Eletromagnético – OPTIFLUX 6300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm) Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc. Precisão de medição padrão: ±0,2% ou ±1mm/s do valor medido (MV) Amplo diagnóstico de sensores e processos Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo Certificado para 3A, EHEDG; está em conformidade com os regulamentos FDA e EC1935/2004 A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil Versão compacta ou versão remota com caixa para montagem em parede, campo ou montagem em rack Também disponível com carcaça compacta ou de campo em aço inoxidável Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc. Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

Medidor de vazão sem necessidade de trechos retos - WATERFLUX

Montagem sem necessidade de trechos retos à montante e à jusante (0D:0D) em qualquer situação; Precisão ±0,2% do VM; Medição bidirecional (-12 a +12 m/s); Rangeabilidade 400:1 (0,03 ~ 12 m/s); Revestimento Rilsan ou Borracha; Diâmetro nominal 25 a 600 mm; Classe de proteção IP68; Disponível versão para transferência de custódia com certificação OIML R49 e MID-001; Livre de manutenção, sem partes móveis e sem obstrução da tubulação; Fácil integração com telemetria (saídas pulsadas ou MODBUS RTU).

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Dados Técnicos - WATERFLUX 3070 / 3050 / 3100 / 3300 - RILSAN
Sensor de vazão waterflux 3000 - RILSAN
Diâmetro nominal / Classes de pressões	Flange EN 1092-1 / ASME B16.5	Rosca
	DN 25 a DN 150mm - PN 16	DN 25 (G1)
	DN 200mm - PN 10 ou PN 16	DN 40 (G1.5)
	DN 250 a DN 600mm - PN 10
Material dos flanges	DN 25 a 150mm: Aço Inox 316
	DN200mm: Aço Inox 304
	DN 250 a 600mm: Aço Carbono
Material do tubo sensor:	DN 25 a 200mm: Liga metálica paramagnética
	DN 250 a 600mm: Aço Inox
Revestimento:	Polímetro Rilsan (Poliamida 11)
Material do eletrodo:	Hastelloy C ou Aço Inox 304
Tipos de eletrodos:	Plano Fixo ou Pontiagudo "Sharp" (Autolimpante)
Aterramento de referência:	Eletrodo de aterramento e anel de aterramento fixo (opcional)
Grau de proteção:	Waterflux 3070 versões compacta e remota IP 68
	Waterflux 3050, 3100, 3300 versão compacta 66/67 e para versão remota IP 68
Medição bidirecional:	-12 a 12 m/s
Rangeabilidade:	400:1 (0,03 a 12 m/s)
Eletrônicas IFC
Modelos de conversores:	IFC 070 (bateria) / IFC 050 / IFC 050P / IFC 100 / IFC 300
Invólucros:	Policarbonato (IFC 070)
	Inox ou alumínio com acabamento em poliéster (IFC 050, IFC 050P, IFC 100 e IFC 300)
Grau de proteção IP:	IP 68 (IFC 070)
	IP 66/67 (IFC 050P, IFC 100 e IFC 300)
Saídas	IFC 070: 2 Saídas de pulso, 2 Saídas de status
	IFC 050P: 4a20mA, 2 Saídas de pulsos, 1 Saída Status
	IFC 100/300: 4a20mA, 2 Saídas de pulsos, 1 Saída de status
Comunicação:	IFC 050 - HART, Opcional: Modbus RTU
	IFC 050P - HART, Opcionais: Modbus RTU, Bluetooth e Lorawan
	IFC 070 - Modbus RTU (opcional)
	IFC 100 - HART
	IFC 300 - HART, Opcionais: Modbus RTU ou Profibus PA/DP ou Fielbus ou PROFINET I/O
Alimentação:	IFC 070 - Versão com uma bateria (Lítio 3,6V, 19 Ah) - Vida útil até 8 anos dependendo da configuração
	IFC 070 - Versão com duas baterias (Lítio 3,6V, 38Ah) - Vida útil 10 anos
	IFC 070 - Versão FlexPower 110 a 230VAC (alimentação externa + bateria)
	IFC 070 - Versão FlexPower 10 a 30VDC (Paineis Solares, Energia eólica, etc + bateria)
	IFC 050, 050P, 100 e 300 - 100...230VCA 50/60Hz ou 24VCC
Variáveis de Processo
Fluídos:	Água potável, água bruta, água de irrigação
Condutividade mín:	20 µS/cm (IFC 070)
	5 µS/cm (IFC 050/ IFC 050P / IFC 100 / IFC 300)
Temperatura ambiente:	-25 a 65°C
Temperatura do processo:	-5 a 70°C
Montante:	0D:0D DN (não necessário trecho reto para instalação)
Jusante:	0D:0D DN (não necessário trecho reto para instalação)
Precisão:	IFC 050 / 050P: ±0,5% VM - Opcional: ±0,25% VM
	IFC 070: ±0,2% VM
	IFC 100: ±0,3% VM
	IFC 300: ±0,2% VM (1...64'') - Opcional: ±0,3% VM (>64'')
Aprovações
Aprovações para transferência de custódia:	OIML R49, MID MI-001, Portaria n°155 INMETRO
Aprovações para água potável:	ACS, DVGW W270, NSF / ANSI 61, TZW, WRAS, Portaria INMETRO n°155

Nota (1): Vazão Bidirecional
Nota (2): Opções de configuração waterflux 3070 / 3050 / 3100 / 3300
Nota (3): Opcional resinamento interno do tubo sensor



Dados técnicos - WATERFLUX 3050 / 3100 / 3300 - BORRACHA
Sensor de vazão waterflux 3000 - Borracha
Diâmetro nominal / Classes de pressões:	Flange EN 1092-1 / ABNT NBR 7675 / ASME B16.5
	DN 50 a DN 150mm - PN 16
	DN 200mm a 600mm - PN 10 ou PN 16
	>DN 600 - Sob Consulta
Material dos flanges:	Aço Carbono, AISI 304 ou AISI 316
Material do tubo sensor:	AISI 304 ou 316L
Revestimento:	Borracha (A-35R10)
Material do eletrodo:	Hastelloy C ou Aço Inox 304
Tipos de Eletrodos:	Plano fixo ou Pontiagudo "Sharp" (Autolimpante)
Aterramento de referência:	Aletrodo de aterramento e anel de aterramento fixo (opcional)
Grau de proteção	Versão compacta 66/67 ou versão remota IP 68
Medição bidirecional	-12 a 12 m/s
Rangeabilidade	400:1 (0,03 a 12 m/s)
Eletrônicas IFC
Modelos dos conversores:	IFC 050 / 050P / 100 / 300
Invólucros do conversor:	Inox ou alumínio com acabamento em poliéster
Grau de proteção IP:	IP 66/67
Saídas:	IFC 050: 4a20ma, 1 saída de pulso ou status
	IFC 050P: 4a20mA, 2 saídas de pulsos, 1 saída de status
	IFC 100/300: 4a20mA, 2 Saídas de pulsos, 1 saída de status
Comunicação:	IFC 050 - HART, Opcional: Modbus RTU
	IFC 050P - HART, Opcionais: Modbus RTU, Bluetooth e Lorawan
	IFC 100 - HART
	IFC 300 - HART, Opcionais: Modbus RTU ou Profibus PA/DP ou Fielbus ou PROFINET I/O
Alimentação:	100...230 VCA 50/60Hz ou 24VCC
Variáveis de processo
Fluídos:	Àgua potável, água bruta, água de irrigação, água de efluentes
Condutividade mínima:	5 µS/cm
Temperatura ambiente:	-25 a 65°C
Temperatura do processo:	-5 a 100°C
Montante:	0D:0D DN (não necessário trecho reto para instalação)
Jusante:	0D:0D DN (não necessário trecho reto para instalação)
Precisão:	IFC 050 / 050P: ±0,5% VM - Opcional: ±0,25% VM
	IFC 100: ±0,3% VM
	IFC 300: ±0,2% VM (1...64'') - Opcional: ±0,3% VM (>64'')
Aprovações
Aprovações para água potável:	NSF / ANSI 61, Portaria INMETRO n°155



Nota (1): Vazão Bidirecional
Nota (2): Opções de configuração waterflux 3070 / 3050 / 3100 / 3300
Nota (3): Opcional resinamento interno do tubo sensor

Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3050

Montagem sem necessidade de trechos retos à montante e à jusante (0D:0D) em qualquer situação; Precisão ±0,2% do VM; Medição bidirecional (-12 a +12 m/s); Rangeabilidade 400:1 (0,03 ~ 12 m/s); Revestimento Rilsan ou Borracha; Diâmetro nominal 25 a 600 mm; Classe de proteção IP68; Disponível versão para transferência de custódia com certificação OIML R49 e MID-001; Livre de manutenção, sem partes móveis e sem obstrução da tubulação; Fácil integração com telemetria (saídas pulsadas ou MODBUS RTU).

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Pressão do processo	máx. 16 bar/ 230 psig
Temperatura do processo	-5…+70°C/ +23…+158°



Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3070

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Disponível com eletrodo de referência patenteado: não são necessários anéis de aterramento Alta precisão em fluxos de pico durante o dia e em fluxos baixos durante a noite Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Adequado para imersão em câmaras inundadas Alimentado por bateria para locais remotos Opção FlexPower para conexão de energia à rede elétrica, painel solar ou moinho de vento Opção exclusiva de Modbus de baixa potência para versão alimentada por bateria Versão compacta ou montada em campo Com aprovação CT para aplicações de medidor de calor (MID MI-004)

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Pressão do processo	máx. 16 bar/ 230 psig
Temperatura do processo	-5…+70°C/ +23…+158°F

Revestimento

Polímero de poliamida 11 (Rilsan)

Conexões de flange	EN (1092-1): DN25…600 ASME (B 16.5): 1…24" JIS (B 2220): 25…600A
Classificação de pressão (EN 1092-1)	PN16
Classificação de pressão (JIS B 2220)	10k
Classificação de pressão (ASME B 16.5)	Cl 150#
Conexões de rosca	Macho: G1, G1½, G2

Saída	0D
Corrida de entrada	0D

Certificados/Aprovações Água Potável

DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Saídas discretas	Pulso, Status
Saídas digitais	Modbus RTU

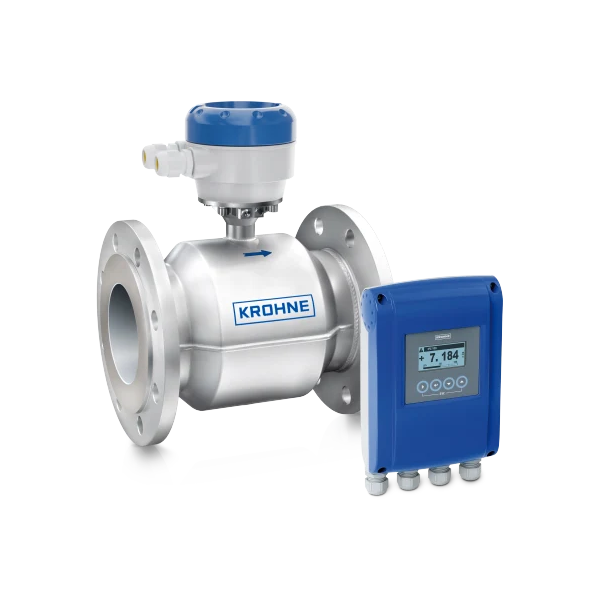

Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3100

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Não há necessidade de câmaras de medição Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Livre de manutenção: sem peças móveis, obstrução ou desgaste Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc. Versão compacta ou montada em campo

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Pressão do processo	máx. 16 bar/ 230 psig
Temperatura do processo	-5…+70°C/ +23…+158°F

Revestimento

Polímero de poliamida 11 (Rilsan)

Conexões de flange	EN (1092-1): DN25…600 ASME (B 16.5): 1…24" JIS (B 2220): 25…600A
Classificação de pressão (EN 1092-1)	PN16
Classificação de pressão (JIS B 2220)	10k
Classificação de pressão (ASME B 16.5)	Cl 150#
Conexões de rosca	Macho: G1, G1½, G2

Certificados/Aprovações Marítimas	ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Água Potável	DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Saídas analógicas	4…20 mA
Saídas de status	Pulso, frequência
Saídas digitais	HART _





Medidor de vazão sem necessidade de trechos retos - WATERFLUX 3300

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design de sensor retangular exclusivo para um bom desempenho de baixo fluxo Disponível com eletrodo de referência patenteado: não são necessários anéis de aterramento Apenas ±0,2% ou ±1mm/s de erro do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Não há necessidade de câmaras de medição Tubo sensor revestido com Rilsan Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Com aprovação CT para aplicações de medidor de calor (MID MI-004) Livre de manutenção: sem peças móveis, obstrução ou desgaste Versão compacta, montada em rack ou em campo

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.

Pressão do processo	máx. 16 bar/ 230 psig
Temperatura do processo	-5…+70°C/ +23…+158°F

Revestimento

Polímero de poliamida 11 (Rilsan)

Conexões de flange	EN (1092-1): DN25…600 ASME (B 16.5): 1…24" JIS (B 2220): 25…600A
Classificação de pressão (EN 1092-1)	PN16
Classificação de pressão (JIS B 2220)	10k
Classificação de pressão (ASME B 16.5)	Cl 150#
Conexões de rosca	Macho: G1, G1½, G2

Certificados/Aprovações Marítimas	ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
Certificados/Aprovações Água Potável	DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS

Saídas analógicas	4…20 mA
Saídas status	Interruptores de limite, pulso, frequência
Saídas digitais	Fieldbus FOUNDATION, HART, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET
