Medidor de Vazão Eletromagnético – OPTIFLUX 1000

Conexões Wafer (sanduíche) de Ø2,5 a Ø250mm; Baixo custo, com ótima relação custo/benefício; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em Rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimento em Teflon® FEP ou PFA, Poliuretano ou borracha; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,3% (Com IFC 300); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 1000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Wafer (entre flanges)
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 180°C
Classe de pressão máx:	0 mbar abs a 16 bar (em função do diâmetro)
Diâmetro do medidor:	DN 2,5 - 250 ...1/10" - 10"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 2,5 - 250mm: PN 16
ABNT NBR 7675:	DN 2,5 - 250mm: PN 16
BS 4504:	DN 2,5 - 250mm: PN 16
ASME B16.5:	1/2" - 10" 150#RF
JIS:	DN 2,5-250mm: 10K e 20K
Temperatura
Revestimento	Temperatura de Processo
Teflon® - FEP:	-25 a + 120°C
Teflon® - PFA:	-25 a + 180°C
Borracha:	-25 a + 100°C
Poliuretano	-25 a + 60°C
Materiais
Tubo de medição:	AISI 304.
Revestimento:	Teflon FEP ou PFA, Poliuretano ou Borracha.
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável: :	Portaria n° 155 INMETRO
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)

Medidor de Vazão Eletromagnético – OPTIFLUX 1050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Revestimento PFA reforçado: Superfície lisa, excelente resistência química Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Precisão de medição padrão: ±0,5% ou ±1 mm/s do valor medido (MV) Nenhuma manutenção necessária

Condições de funcionamento

• Pressão do processo                                    máx 16 bar/
                                                                             230 psig
• Temperatura de processo                          -25...+120°C/
                                                                            -13...+248°F

---

Materiais

• Revestimento                                                  PFA

---

Conexões de processo

• Conexões de flange                                        EN (1092-1): DN10...150/
                                                                               ASME (B 16.5): ⅜…6"
                                                                                JIS (B 2220): 10...150A
• Classificação de pressão (EN 1092-1)           PN40
• Classificação de pressão (JIS B 2220)          20 mil
• Classificação de pressão (ASME B 16.5)       Classe 300#
• Outras conexões                                                Conexão wafer:
                                                                                 DN10...150
                                                                                  ⅜…6"
                                                                                  10...150A

---

Aprovações/ Padrões

• Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS

---

Comunicação

• Saídas analógicas                                           4...20 mA
• Saídas                                                                Pulso, frequência, status
• Saídas digitais                                                  20 mil

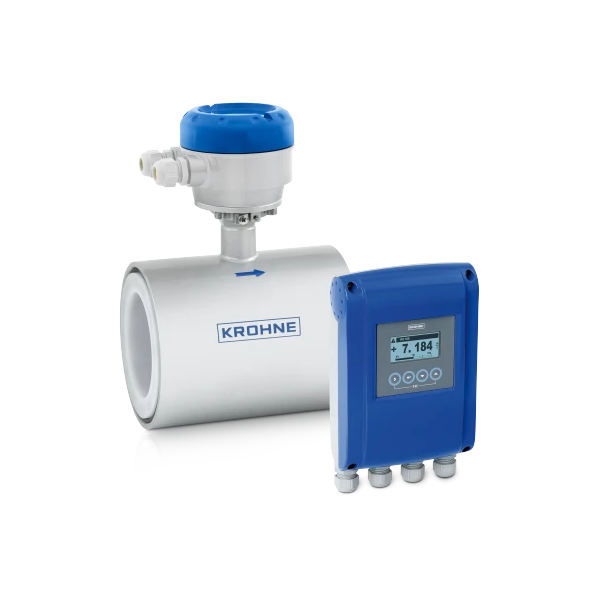

Medidor de Vazão Eletromagnético – OPTIFLUX 1100

Medição de fluxo bidirecional em uma ampla faixa dinâmica Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Revestimento PFA reforçado: Superfície lisa, excelente resistência química Seção transversal do tubo sem restrições para lamas com partículas sólidas não abrasivas Precisão de medição padrão: ±0,3% ou ±1 mm/s do valor medido (MV) Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc. Nenhuma manutenção periódica necessária

Condições de funcionamento

• Pressão do processo                                    máx 16 bar/
                                                                             230 psig
• Temperatura de processo                          -25...+120°C/
                                                                            -13...+248°F

---

Materiais

• Revestimento                                                  PFA

---

Conexões de processo

• Conexões de flange                                        EN (1092-1): DN10...150/
                                                                               ASME (B 16.5): ⅜…6"
                                                                               JIS (B 2220): 10...150A
• Classificação de pressão (EN 1092-1)           PN40
• Classificação de pressão (JIS B 2220)          20 mil
• Classificação de pressão (ASME B 16.5)       Classe 300#
• Outras conexões                                                Conexão wafer:
                                                                                 DN10...150
                                                                                  ⅜…6"
                                                                                  10...150A

---

Aprovações/ Normas

• Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS

---

Comunicação

• Saídas analógicas                                           4...20 mA
• Saídas de status                                              Pulso, frequência
• Saídas digitais                                                  HART

Medidor de Vazão Eletromagnético – OPTIFLUX 1300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Design leve e compacto estilo wafer ("sanduíche") para instalação com economia de espaço Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Revestimento PFA reforçado: Superfície lisa, excelente resistência química Seção transversal do tubo sem restrições para lamas com partículas sólidas não abrasivas Nenhuma manutenção periódica necessária

Condições de funcionamento

• Pressão do processo                                    máx 16 bar/
                                                                             230 psig
• Temperatura de processo                          -25...+120°C/
                                                                            -13...+248°F

---

Materiais

• Revestimento                                                  PFA

---

Conexões de processo

• Conexões de flange                                        EN (1092-1): DN10...150/
                                                                               ASME (B 16.5): ⅜…6"
                                                                                JIS (B 2220): 10...150A
• Classificação de pressão (EN 1092-1)           PN40
• Classificação de pressão (JIS B 2220)          20 mil
• Classificação de pressão (ASME B 16.5)       Classe 300#
• Outras conexões                                                Conexão wafer:
                                                                                 DN10...150
                                                                                  ⅜…6"
                                                                                  10...150A

---

Aprovações/ Padrões

• Certificados / Aprovações Marítimas           ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
• Certificados / Aprovações EX                         ATEX, CSA, FM

---

Comunicação

• Saídas analógicas                                           4...20 mA
• Saídas de Status                                              Pulso, frequência
• Saídas digitais                                                  FOUNDATION fieldbus, HART Modbus RTU, Profibus-DP,                                                                                           Profibus-PA, PROFINET

Medidor de Vazão Eletromagnético – OPTIFLUX 2050

Medição de fluxo bidirecional em uma ampla faixa dinâmica Eletrônica tropicalizada para uso em áreas com umidade extrema e chances de alagamento Revestimento em PP ou borracha dura: excelente resistência química Calibração úmida padrão Também disponível em construções específicas do cliente Conversor de sinal com display ou como versão cega Inviolável Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc.

---

---

---

---

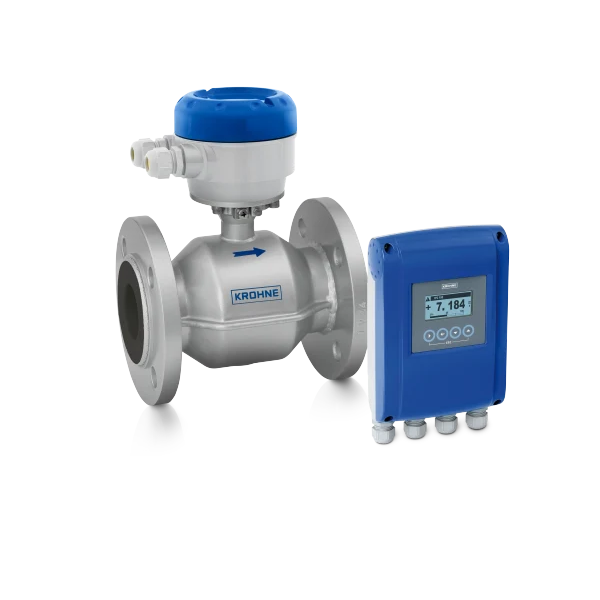

Medidor de Vazão Eletromagnético – OPTIFLUX 2100

Medição de fluxo bidirecional em uma ampla faixa dinâmica Opcional para instalação no subsolo e inundações constantes Tempo de vida comprovado e insuperável, enorme base instalada Calibração úmida padrão PP ou forro de borracha dura: adequado para produtos químicos de baixa concentração Inviolável Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc. Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc. Para áreas perigosas: ATEX, IECEx, FM, CSA

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 2300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: até 1000:1) Nenhuma entrada/saída é necessária para a precisão OIML R49 classe 1 Maior faixa de diâmetro disponível no mercado Disponível com eletrodo de referência patenteado: instalação econômica sem anéis de aterramento Revestimento em PP ou borracha: excelente resistência química Opcional para instalação enterrada e inundação constante (IP68) Maior faixa de diâmetro aprovada para transferência de custódia Inviolável Precisão de medição padrão: ±0,2% ou ±1mm/s do valor medido (MV) Amplo sensor e diagnóstico de processo (incl. NE 107) Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, KTW, WRAS, KIWA, etc.

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 4000

Conexões flangeadas ASME, DIN, JIS, ABNT de Ø2,5 a Ø1000mm; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimentos em Teflon® FEP, PFA ou PTFE; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (com IFC 300); Certificação para serviço em área explosiva (Ex); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 4000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Flangeado
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 100°C
Classe de pressão máx:	0 (abs) a 40 bar (em função da temperatura)
Diâmetro do medidor:	DN 25 - 300 mm ...1" - 120"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ABNT NBR 7675:	DN 50 - 2000mm: PN 6, 10, 16, 25, 40
BS 4504:	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ASME B16.5:	DN 1" - 24": 150#, 300#, 600#, 900#, 1500# e 2500#.
AWWA Classe B, D e E:	DN 4" - 120": 86#, 150#, 175#, 275# e 300#
Temperatura
Revestimento	Temperatura de Processo
Teflon® FEP	-25 a 120°C
Teflon® PFA	-25 a 180°C
PTFE	-25 a 180°C
Materiais
Tubo de medição:	AISI 304 ou 316L.
Flanges:	Aço carbono, AISI 304 ou AISI 316, outros materiais sob consulta.
Revestimento:	Teflon® FEP, PFA ou PTFE
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável: :	KTW, KIWA, ACS, NSF / ANSI 61, WRAS
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)
Certificações Ex - Remoto
Ex e ia mb IIC T6...T3 Gb	DN 2,5...20mm
Ex d e ia IIC T6...T3 Gb	DN 2,5...150mm
Ex e ia q IIC T6...T3 Gb	DN 2,5...300mm
Ex e ia IIC T6...T3 Gb	DN 200...3000mm
Certificações Ex - Compacto
Ex e [ia Ga] mb IIC T4 Gb	Com eletrônica IFC 100C
Ex e [ia Ga] mb q IIC T4 ... T3 Gb
Ex d e [ia Ga] mb IIC T4 Gb
Ex e [ia Ga] mb IIC T4 Gb
Ex d e [ia Ga] IIC T6 … T3 Gb	Com eletrônica IFC 300C
Ex d e [ia Ga] mb IIC T6 … T3 Gb
Ex d e [ia Ga] q IIC T6 … T3 Gb

Medidor de Vazão Eletromagnético – OPTIFLUX 4050

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Eletrônica tropicalizada para uso em áreas com umidade extrema e chances de alagamento Excelente relação preço/desempenho Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Conversor de sinal com display ou como versão cega Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

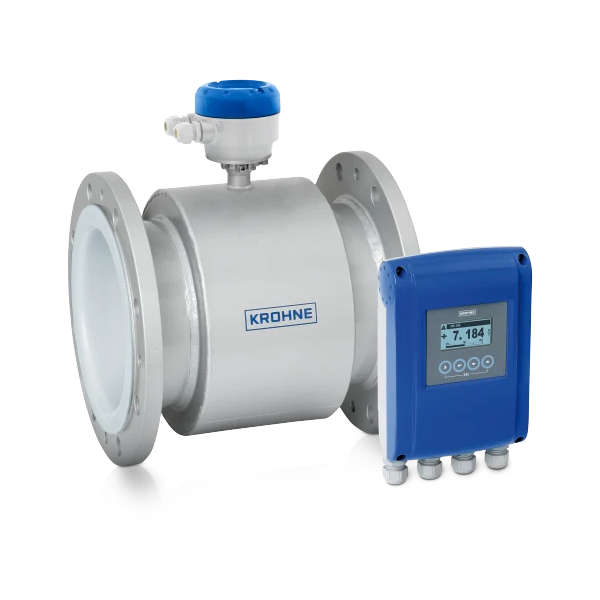

Medidor de Vazão Eletromagnético – OPTIFLUX 4100

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Ampla gama de materiais de eletrodos Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944) Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc. Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão Para áreas perigosas: ATEX, IECEx, FM, CSA

---

---

---

---

Medidor de Vazão Eletromagnético – OPTIFLUX 4300

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1) Disponível com método de aterramento de referência virtual patenteado: não são necessários anéis de aterramento Amplo medidor de vazão e diagnóstico de processo (incl. NE 107) Para áreas perigosas: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV) Para transferência de custódia: OIML R49, OIML R-117; MI-001, MI-004, MI-005 Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944) Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

---

---

---

---

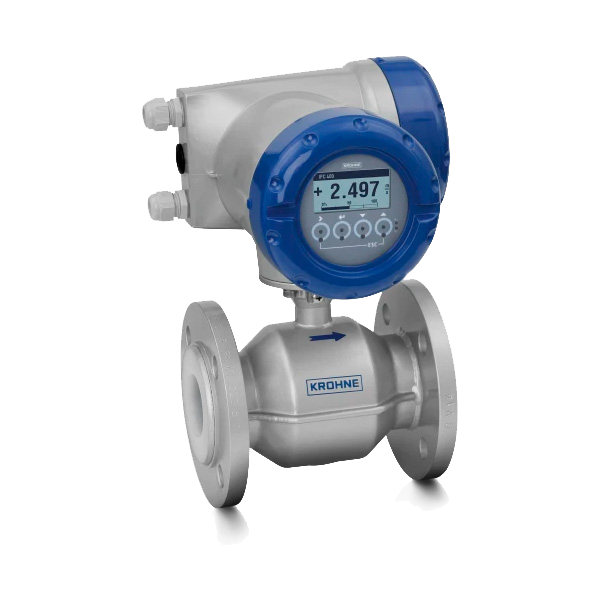

Medidor de Vazão Eletromagnético – OPTIFLUX 4400

Capacidade de teste de prova parcial automatizada para intervalos estendidos de teste de prova completa Medição de condutividade integrada Pacote de diagnóstico aprimorado: Compatível com NAMUR NE 107 Intervalo de teste de diagnóstico incl. tempo de resposta a falhas de apenas 2 minutos: alerta emitido se o medidor ficar fora da especificação Detecta bolhas de gás, sólidos, corrosão de eletrodos e depósitos nos eletrodos, mudanças de condutividade, um tubo vazio ou parcialmente cheio, um perfil de fluxo perturbado, campos magnéticos externos, etc. Armazenamento de dados redundante Relógio em tempo real para registro de eventos Facilidade de instalação e configuração do dispositivo: Alta precisão de medição e estabilidade a longo prazo: erro de medição de apenas ±0,2% do valor medido ±1 mm/s Ampla gama de materiais de revestimento e eletrodo Aprovado para uso em áreas perigosas: ATEX, IECEx db eb

---

---

---

---
